立式气动升降压紧工装夹具结构设计

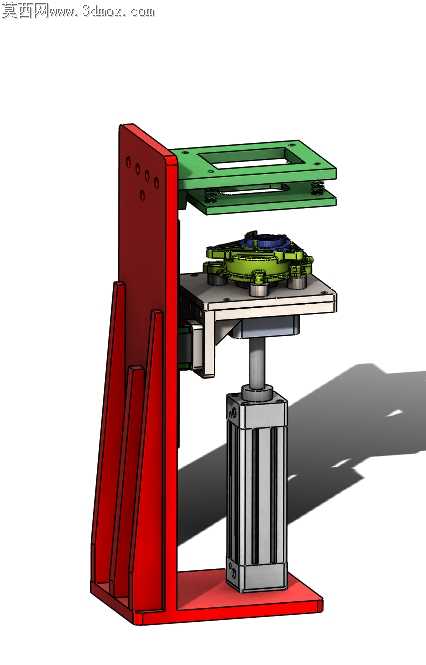

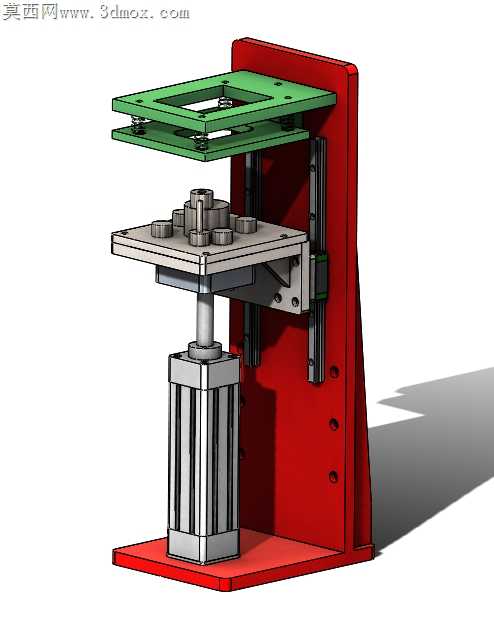

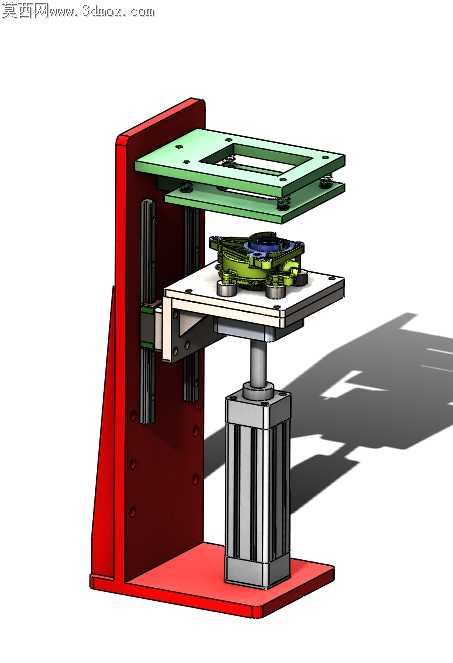

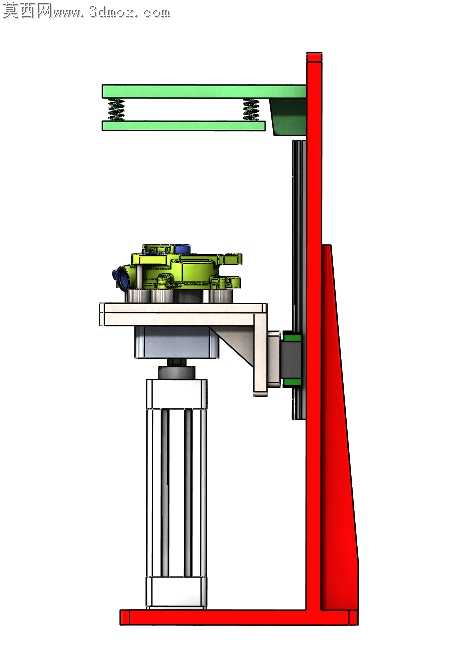

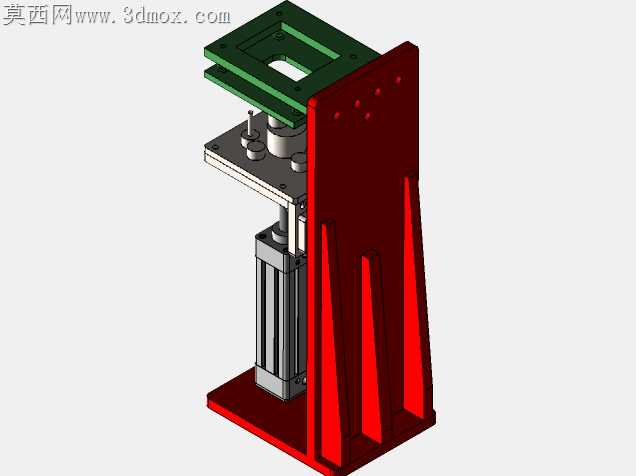

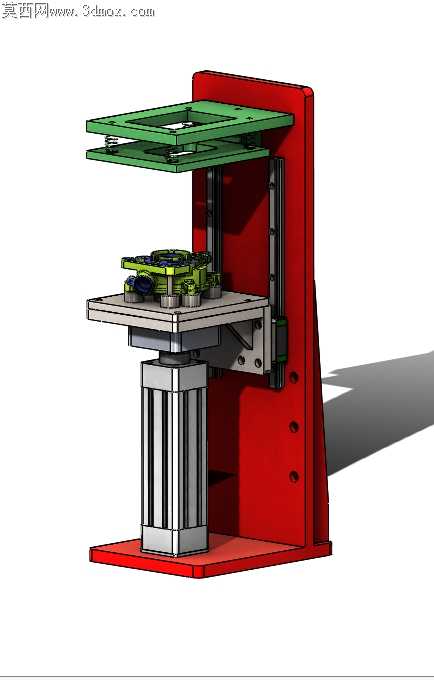

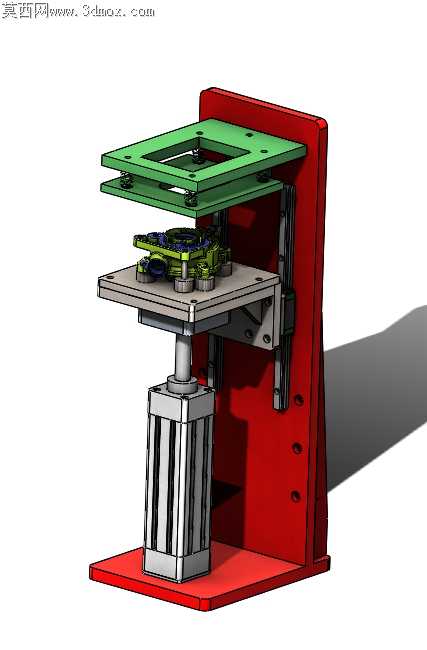

车间里手动装夹小型异形壳体类工件时，常出现压紧力不均导致的工件翘曲、升降对位偏移卡滞、重复定位精度不足的问题，这套立式气动夹具的结构设计恰好针对性消解了这类现场加工隐患。底部立式气缸的输出轴与中层载料平台的连接位做了内嵌式法兰嵌合设计，没有采用外露的螺丝直连结构，避免气缸顶升过程中侧向力矩直接作用在活塞杆上，长期往复动作也不会出现杆体偏磨漏气的问题，连接法兰与平台底面的配合公差控制在0.02mm以内，既保证顶升过程无旷量，又不会因为过盈配合导致装配时需要强行敲击损伤气缸密封件。后侧的立式支撑立板采用L型整板折弯结构，没有用多块板材拼接，省去了拼接处的焊接变形校正工序，立板上预装的两根线性导轨直接与上层压紧平台的滑块配合，导轨安装面做了0.1mm的下沉铣边处理，装配时不需要反复打表校正导轨平行度，靠加工面的基准精度就能保证上层平台下压时无偏斜。上层的双层可调压紧板做了镂空减重设计，四块安装位预留了长条形调节腰孔，能适配不同尺寸的仿形压头更换，不需要重新加工整块安装板，压合时的受力点可以随工件外形灵活调整，避免压到工件的脆弱薄壁位置造成报废。中层载料平台的工件定位块采用可拆卸式镶件结构，针对不同外形的工件只需要更换对应镶件，不需要拆卸整个平台，镶件与平台的配合采用定位销+侧面紧定螺丝固定，换型时只需要拧松紧定螺丝就能快速更换，单次换型时间能压缩到两分钟以内。气缸的行程限位没有靠气缸本身的磁环开关硬限位，而是在立板底部加装了可调式硬限位螺栓，顶升到位时螺栓先接触平台底面承受冲击力，避免气缸活塞直接撞击缸盖造成内部密封件过早损坏，限位螺栓的头部套了聚氨酯缓冲垫，能吸收顶升到位时的冲击震动，不会因为震动导致工件在载料平台上移位。整套结构的所有活动配合面都预留了润滑脂存储槽，日常维护时不需要拆解结构，直接从预留的注油孔注入润滑脂就能覆盖所有摩擦面，避免车间内的金属切削粉尘进入配合面造成导轨、活塞杆的异常磨损。立板与底部安装底板的连接位做了三角形加强筋结构，加强筋与立板、底板的焊接处做了打磨清根处理，不会出现应力集中导致的立板长期受力后歪斜问题，底板上预留的四个安装腰孔可以直接固定在机床工作台或者流水线工位上，不需要额外加工转接板。
