不锈钢栏杆焊接专用可调式工装夹具

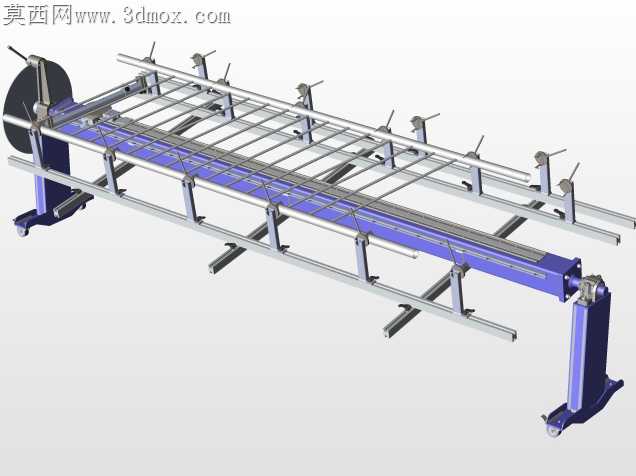

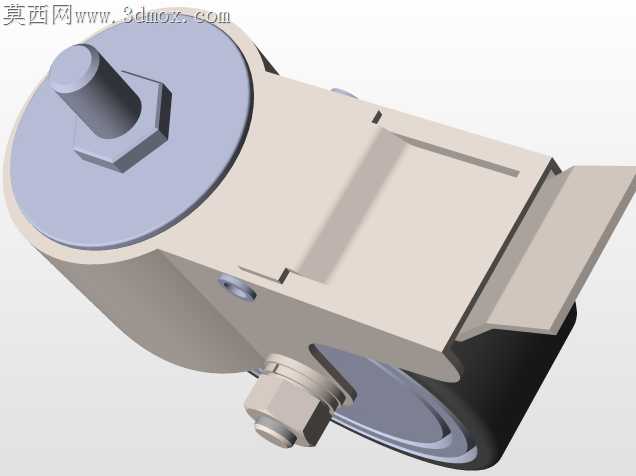

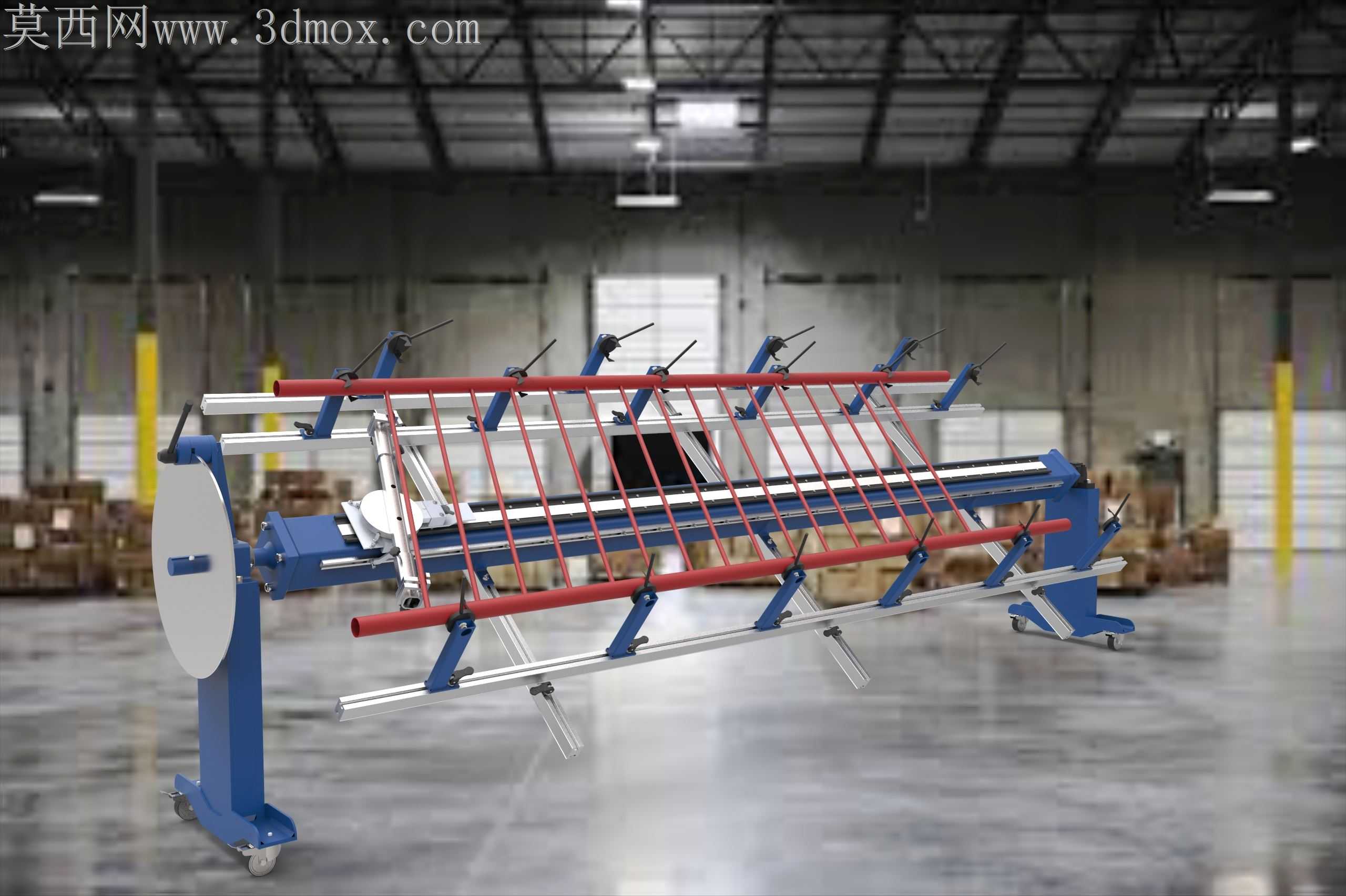

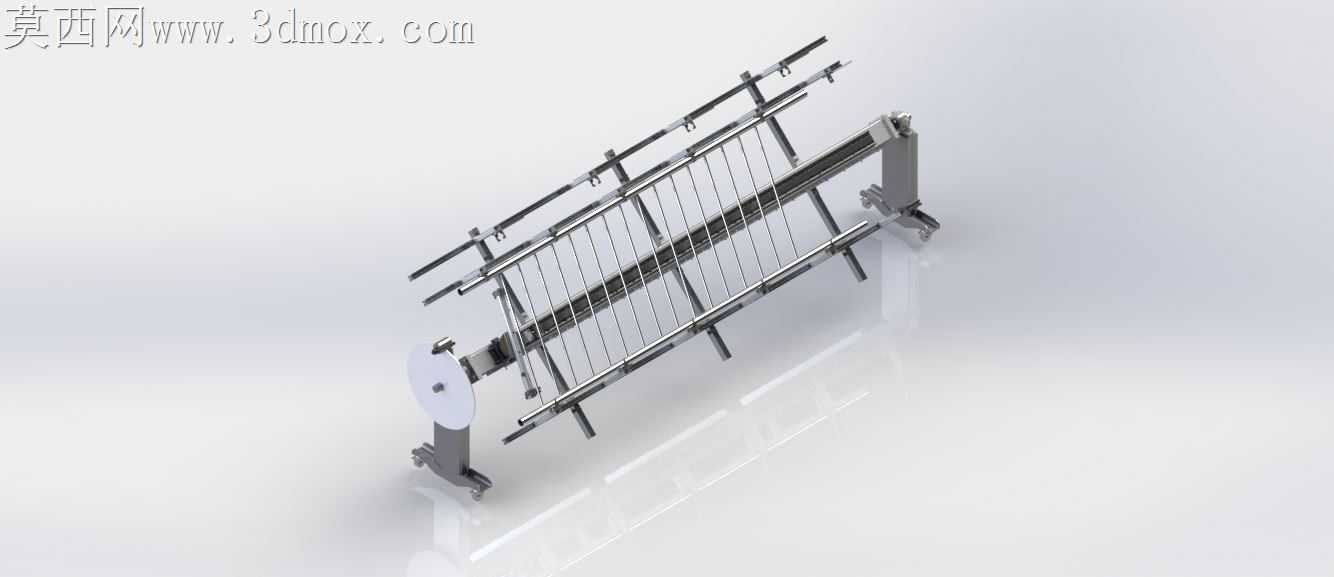

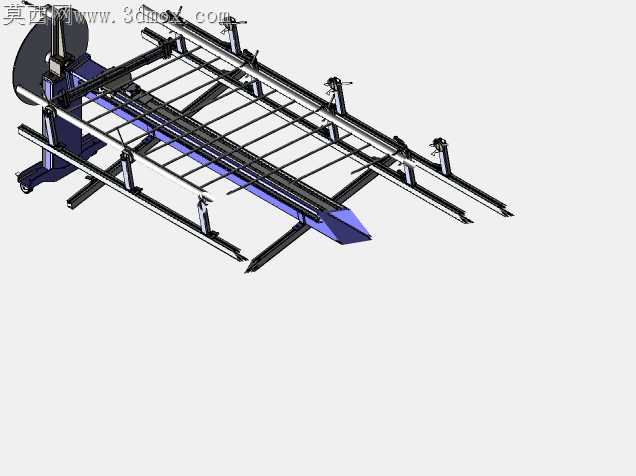

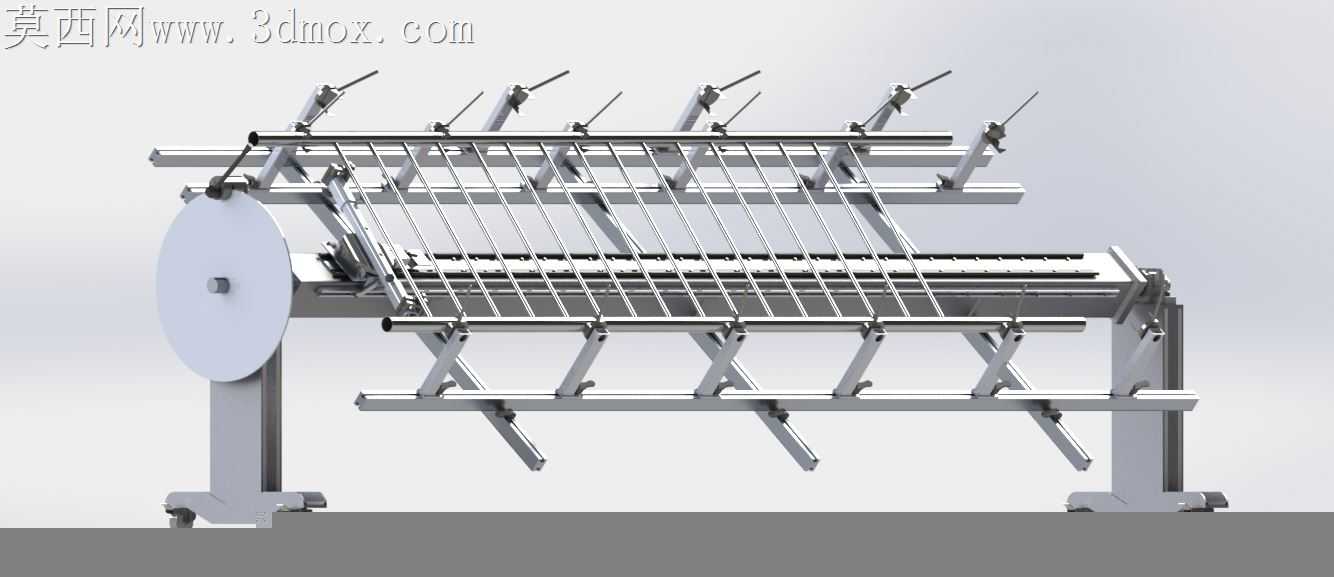

这款焊接工装主要应用于不锈钢护栏、扶手栏杆的批量焊接生产场景，常见于建材加工、金属制品制造、装饰工程配套加工等生产环节，专门解决长条形栏杆类工件焊接时定位难、易变形、多面焊接翻转不便的行业痛点，可适配不同规格的圆管、异型截面不锈钢栏杆的焊接装夹需求，大幅降低人工对位的辅助工时，提升焊接成品的尺寸一致性。设备整体采用卧式长轴布局，底部配置带刹车的万向脚轮，可根据车间工位规划灵活移动摆放，无需做地面固定安装，适配小批量多批次的柔性生产需求，整体占地长度适配常规6米以内的栏杆工件装夹，宽度控制在1.2米范围内，不会占用过多车间通道空间。在功能设计上，设备的扶手、内皮带和下臂定位组件均可沿X轴方向单独滑移调整，调整到位后可通过锁紧旋钮快速固定位置，所有定位组件锁定后可作为整体沿Y轴方向同步移动，能够适配不同管径、不同杆间距的栏杆装夹需求；端部配置可锁紧的回转支撑结构，装夹完成后可带动整根栏杆绕轴线回转，通过扭转固定头即可将工件锁定在任意焊接角度，让杆件不同高度的剖面、背面焊缝都能处于焊工最易操作的最佳焊接位置，无需人工反复拆装翻面即可完成全位置焊接，尤其适合不锈钢扶手的多面焊接作业，能有效减少翻面过程中产生的工件磕碰变形问题。定位接触部件全部采用不锈钢材质制造，避免装夹过程中对不锈钢栏杆表面造成铁屑污染、划伤压痕，满足不锈钢装饰件的表面质量要求；夹持端采用快速压杆结构，工件装夹、拆卸操作无需额外工具，单人即可完成上下料操作，配合回转结构可实现单人完成整根栏杆的全位置焊接作业，减少焊接过程中的辅助人员配置。设备的主支撑框架采用型钢焊接后去应力处理，长期承受装夹压力与焊接热影响也不会出现形变，保证长期使用的定位精度；所有滑移导轨都配置防尘防护结构，可阻挡焊接飞溅、打磨碎屑进入导轨间隙，降低日常维护的频次，适配车间焊接作业的恶劣工况环境。
