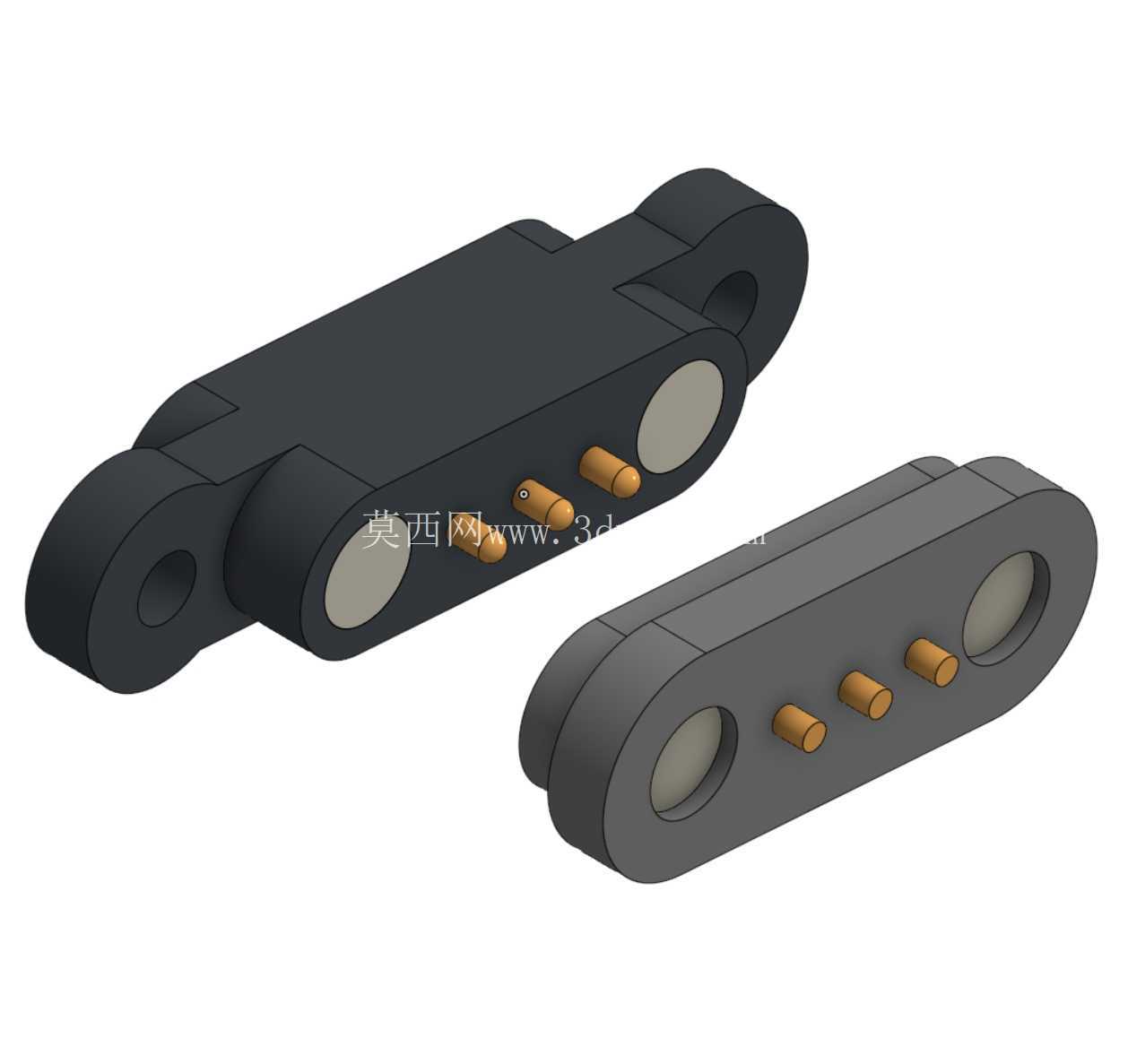

两侧带安装位三针Pogo连接器结构

在消费电子、小型智能硬件的内部电连接场景里，这类带双侧安装耳的三针Pogo连接器，是解决紧凑空间内板对板、组件对壳体盲插连接的常用元件，相比传统排线焊接、板对板公母座插接，它的接触容错率更高，组装时不需要精准对准插针孔位，依靠弹簧针的伸缩余量就能抵消装配公差，在穿戴设备、小型检测模组、可拆卸电池组件的结构设计里应用十分广泛。

从实际使用的功能逻辑来看，三个弹簧探针分别承担电源正极、信号传输、电源负极的导通作用，探针头部做圆弧过渡处理，避免对接时刮伤对面接触铜片的镀层，探针内部的弹簧预压力经过匹配设计，既保证接触电阻稳定在毫欧级，不会因为设备轻微晃动出现接触不良，也不会因为压力过大导致装配时需要额外施加很大的按压力，损伤周边的塑料壳体结构。两侧的安装耳是这个结构区别于普通贴片Pogo针的核心设计，耳片上开有圆形安装孔，既可以用微型螺丝直接锁附在设备内壳的定位柱上，也可以穿过定位柱后热熔固定，相比背胶粘贴的固定方式，抗振动、抗跌落的性能提升明显，不会因为设备长期使用出现胶层老化移位，导致接触对位偏移。

做这个结构的三维建模时，首先要还原的是实际零件的装配边界，不能只做外观曲面。先通过卡尺实测得到整体的长宽厚尺寸，重点确认两个安装孔的中心距，这个尺寸直接决定了和设备壳体的适配性，一旦中心距偏差超过0.1mm，装配时就会出现孔位错位无法锁附的问题。探针的突出高度需要严格按照实测值建模，因为这个高度决定了对接时的压缩量，压缩量过小会接触不稳，压缩量过大会把弹簧压并，失去弹性缓冲的作用，长期使用还会加速弹簧疲劳失效。安装耳的厚度也要和壳体上的安装槽深度匹配，保证连接器装到槽内后，表面和壳体基准面齐平，不会出现凸起顶到对面组件、或者凹陷导致探针接触不到的问题。

建模过程中，主体的绝缘基座采用圆角过渡处理，所有棱边都做了R0.3左右的倒角，既符合注塑零件的工艺要求，避免注塑时出现尖角缺料、应力集中开裂的问题，也能在装配时引导零件顺利滑入安装槽，不会刮伤壳体的喷涂表面。两个安装耳和主体基座的衔接处做了加厚处理，因为锁附螺丝时这个位置会承受集中的压紧力，如果衔接处壁厚太薄，锁螺丝时很容易出现基座断裂的问题。探针的排布间距也严格按照实测值还原，三个针的中心距要和对接板上的接触焊盘中心距完全对应，避免出现针和焊盘错位，导致相邻信号短路的问题。

从选型适配的角度来说，这类三针结构适合电流在3A以内、信号传输速率不高的低压连接场景，比如小型智能手环的充电触点、可拆卸传感器模块的信号连接、便携设备的内部组件导通。设计选型时需要注意，安装孔的孔径要比选用的固定螺丝外径大0.1mm左右，给装配留适当的调整余量，同时基座底部要设计定位凸点，和壳体上的定位凹坑配合，进一步限制连接器的前后左右移位，保证每次拆装后探针都能准确对准对接焊盘。另外，探针的镀层材质也要在结构设计时明确，一般接触区域采用镀金处理，降低接触电阻，提升抗氧化能力，保证设备在温湿度变化的环境下长期使用也不会出现接触电阻升高、导通不良的问题。

整个结构的建模没有做多余的工艺简化，完全还原了实物的壁厚、圆角、安装位细节，不管是用来做设备内部的装配干涉检查，还是用来做连接器的开模前结构验证，都能直接复用，不需要再额外修正尺寸。尤其是安装耳的位置、探针的突出高度这些关键装配尺寸，都和实测实物保持一致，能有效避免结构设计阶段因为尺寸偏差导致的后期改模问题。
