34毫米粗牙Minifix家具连接螺钉结构

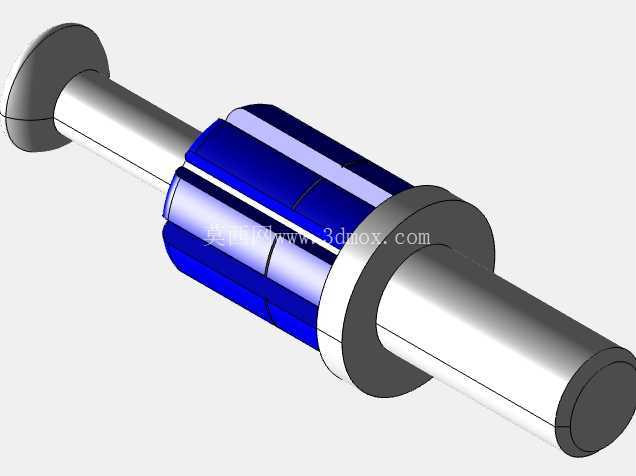

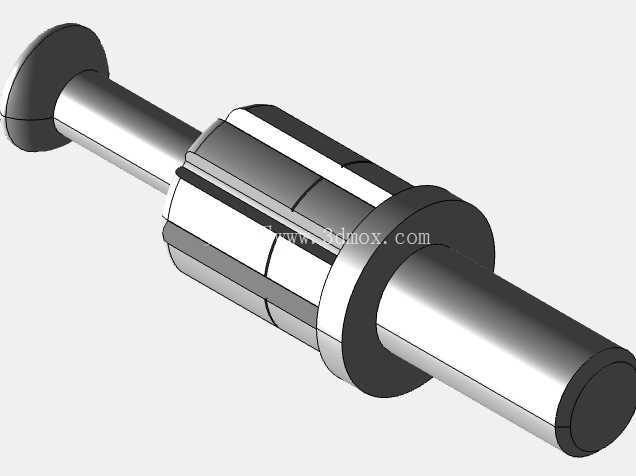

　　这款34毫米规格的Minifix连接螺钉，是板式模块化家具组装体系里的核心紧固配件，日常在定制衣柜、拆装式办公家具、平板包装民用家具的生产与现场装配场景中应用极广，和配套的Minifix偏心锁紧件配合，能实现板件之间的隐形紧固，不会在家具外表面露出外露的螺丝头，兼顾连接强度与外观整洁度。从实际使用场景来看，这类紧固件主要应对16-18毫米厚度的常规人造板材连接，不管是柜体侧板与层板的垂直拼接、背板与框架的固定，还是抽屉组件、活动功能模块的快装，都能通过它实现无工具辅助的快速锁紧，后期需要拆装搬迁时，只需要反向旋转偏心件就能解除锁止，不会像传统自攻螺丝那样反复拆装后出现板件握钉力失效、孔位滑牙的问题。从功能特性上看，这款螺钉的粗牙螺纹段是专门针对木质纤维、刨花板、中密度纤维板这类板材设计的，牙距比普通机牙螺丝更大，牙型角经过优化，拧入预制孔后能更大程度咬合板材内部的纤维结构，不需要额外预埋螺母就能获得足够的拉拔力，中间的蓝色膨胀胀套结构是整个设计的核心，当螺钉穿入板件的预埋孔后，胀套会在孔内适度撑开，填补孔位的加工公差，哪怕预制孔的直径有0.2-0.5毫米的偏差，也能保证螺钉在孔内不会出现晃动偏移，保证锁紧后板件之间的拼接缝隙均匀，不会出现高低差。

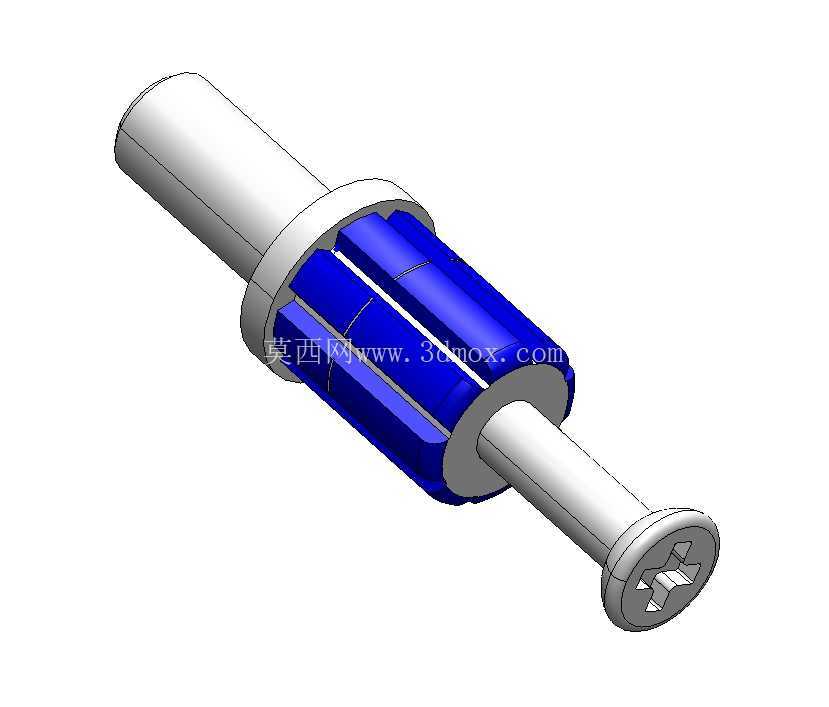

　　螺钉头部采用十字槽设计，适配常规的PH2十字批头，现场装配时不需要专用工具，普通手动螺丝刀或者电动起子调到合适扭矩就能完成拧入，头部的法兰盘结构能在拧入到位后贴合胀套端面，限制拧入深度，避免拧入过深顶穿板材表面或者胀套被过度挤压变形。从设计思路上看，这款螺钉的尺寸链完全匹配Minifix连接体系的安装规范，总长度34毫米的设计，刚好适配两块16毫米板件拼接时的孔位深度要求，螺杆光杆段的直径和胀套内径采用间隙配合，公差控制在0.1毫米以内，既保证穿入时的顺畅度，又不会因为间隙过大导致锁紧后出现径向窜动；螺纹段的长度经过精确计算，拧入对应板件的深度刚好达到12-14毫米，这个深度是人造板材握钉力最优的拧入深度，过浅会导致拉拔力不足，过深则容易导致板材背面鼓包。

　　安装边界方面，使用这款螺钉时需要在待连接板件上预先钻直径8毫米、深度10毫米的胀套安装孔，同时在另一块板件上钻直径5毫米的螺杆过孔以及对应的偏心件安装孔，孔位的中心距偏差需要控制在±0.3毫米以内，否则会出现偏心件无法卡入螺钉头部卡槽、锁紧不到位的问题；胀套的外圆带有轴向的防滑槽，装入预制孔后能和孔壁产生足够的摩擦力，避免拧入螺钉时胀套跟着一起转动，导致无法正常胀紧。在实际选型应用中，需要注意这款螺钉的适用板材密度范围在0.6-0.8g/cm³之间，要是用于密度更高的实木板材，需要适当减小预制孔的直径，避免螺纹无法有效咬合木材纤维，要是用于低密度的蜂窝板或者空心刨花板，则需要配合对应的预埋衬套使用，才能保证足够的连接强度。

　　和传统的木榫加自攻螺丝的连接方式相比，这套Minifix连接结构的装配效率能提升40%以上，而且锁紧后可以反复拆装不少于10次而不损失连接强度，非常适合现在平板包装家具的物流运输模式，能大幅降低运输体积，减少物流成本，同时也方便终端用户自行完成组装，不需要专业的安装工人上门。在三维建模过程中，需要重点关注螺纹段的牙型细节、胀套的开槽尺寸以及头部十字槽的标准尺寸，这些细节直接决定了模型用于结构验证、装配干涉检查时的准确性，尤其是胀套的胀开量模拟，需要和实际材料的弹性变形量匹配，才能在虚拟装配阶段准确预判安装时的胀套变形情况，避免实际生产中出现胀套挤裂板材的问题。
