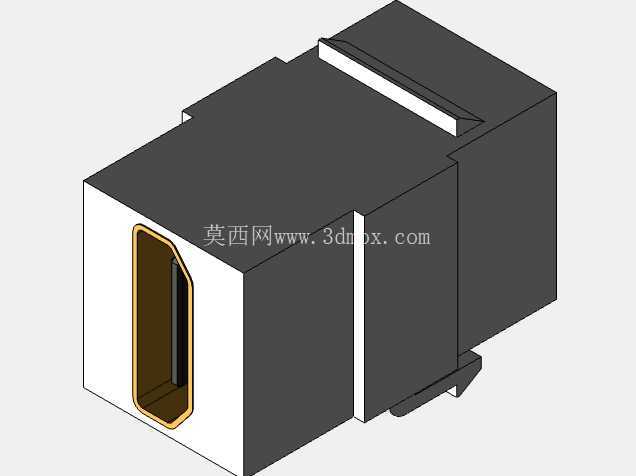

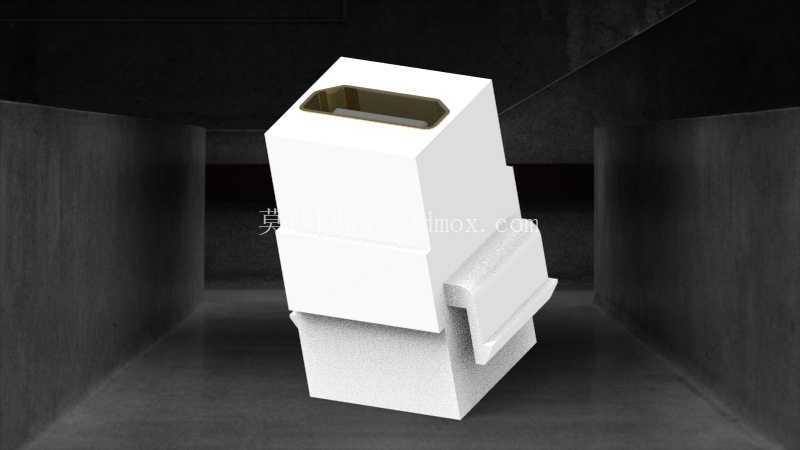

板端卧式HDMI接口连接基座结构设计

日常做消费电子、工控板卡的结构设计时，板载HDMI接口的选型和安装匹配是绕不开的细节，很多新手工程师容易只关注接口的引脚定义，忽略基座本身的安装干涉、插拔受力的问题，最后打样回来要么外壳和周边电容打架，要么多次插拔后接口松脱焊盘脱落。这次做的这个卧式HDMI连接基座，就是针对常规PCB板载安装场景优化的结构，先从实际安装场景说，这类接口主要用在工控主机主板、迷你PC侧边接口面板、嵌入式显示驱动板、商用显示设备的后置信号输入位，区别于立式直插的接口，卧式贴板安装的结构能把整体外露高度压到最低，适配薄型设备的外壳空间，不会像立式接口那样突出板卡太多，挤压设备内部的走线或者其他元件的布局空间。

从功能特性上看，这个基座的结构做了分层设计，前端的插合腔做了精准的导向倒角，公头插入时不需要刻意对准，顺着倒角就能滑入插合位，能避免硬插导致的内部插针弯折，很多廉价接口没有做导向结构，现场安装工人盲插的时候很容易把插头顶歪，后期维修换件非常麻烦。基座中部的限位卡扣是特意做的弹性悬臂结构，公头插到底之后卡扣会卡在公头外壳的限位槽里，不会因为设备移动、线材拉扯就出现接触不良的问题，同时卡扣的弹力做了调校，拔插的时候不需要用太大力，不会出现拔插头把整个基座从PCB上带下来的情况。基座尾部的焊脚定位做了加宽的定位柱，过波峰焊的时候定位柱能先卡进PCB的定位孔里，不会因为焊锡流动的张力把接口冲歪，保证接口和外壳开孔的对齐度，不会出现外壳装完之后接口歪在孔里，插头插不进去的问题。

设计思路上，没有照搬公版接口的全方方正正外壳，在基座两侧做了让位缺口，这个细节是考虑到很多板卡会在接口周边布置贴片电容、ESD保护器件，常规的方壳基座侧边是直壁，离焊盘太近的话元件放不下去，做了让位缺口之后，周边0805甚至1206封装的保护器件都能紧贴基座布置，节省板卡的布线空间，同时也不会因为元件和基座干涉导致接口浮高，焊接的时候出现虚焊。插合腔内部的金属屏蔽壳固定位做了倒扣结构，金属屏蔽壳装进去之后不会因为多次插拔向后窜动，保证屏蔽层和PCB接地点的可靠接触，降低HDMI信号传输的外界电磁干扰，很多低成本接口的屏蔽壳没有做倒扣，插拔几次就往后退，导致屏蔽接触不良，高分辨率信号传输的时候就会出现闪屏、花屏的问题。

尺寸和安装边界这块，整体贴板后的高度控制在13.2mm，适配绝大多数薄型设备的外壳内部空间，前端插合面突出PCB边缘的距离是8.5mm，刚好匹配常规1.2-2mm厚度的设备外壳开孔深度，不会因为突出太多导致外壳和接口之间留缝，也不会突出太少导致插头插不到位。焊脚的排布完全符合HDMI A型接口的标准焊盘定义，不需要重新做封装，直接调用通用封装就能匹配，两侧的固定焊盘做了加大处理，焊接之后的拉扯力能达到150N以上，日常使用中拉扯线材不会把接口扯掉。基座底部和PCB接触的面做了0.3mm的凸点，过焊的时候凸点能把基座架起来一点，让焊锡更好地浸润焊脚，不会出现虚焊、连锡的问题，同时也避免基座底部和PCB表面的走线接触造成短路。另外插合腔的内部尺寸公差控制在±0.05mm，公头插入后的间隙量刚好，既不会太松导致接触晃动，也不会太紧导致插拔费力，长期使用的插拔寿命能达到万次以上，满足商用设备的长期使用需求。
