26寸山地自行车轮圈搭配辐条帽结构设计

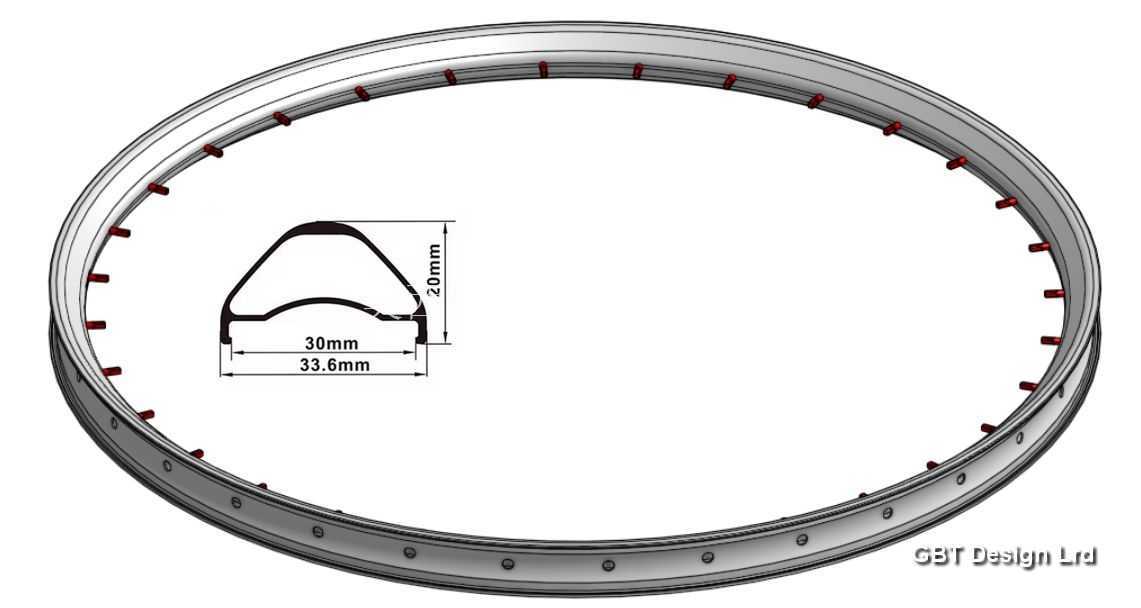

在山地自行车轮组的配套设计与非标改装场景中，轮圈与辐条帽的匹配精度直接决定了轮组的径向跳动公差、侧向刚性以及复杂路况下的抗冲击寿命，很多户外骑行装备的结构开发环节，往往因为找不到精准匹配的现成轮圈截面参数，导致辐条编圈、胎垫适配、外胎安装的环节反复出现装配干涉问题。这套26寸山地车轮圈搭配辐条帽的结构，是针对常规市售轮圈参数偏差、无法适配定制化轮组张力需求的场景完成的结构设计，截面尺寸完全贴合山地越野场景的使用需求：轮圈截面的总宽度为33.6mm，内部胎唇安装位宽度30mm，截面高度20mm，这个尺寸边界刚好适配26寸规格的山地车钢丝外胎、丁基胶内胎以及常规厚度的高压胎垫，不会出现胎唇卡入不到位导致的慢漏气、越野颠簸时外胎脱圈的问题。

从功能特性来看，轮圈周向均匀分布的辐条安装孔位，完全匹配标准规格的辐条帽嵌入尺寸，孔位的倒角设计可以避免辐条拉紧后条帽根部出现应力集中，在山地车冲坡、飞跃落地的冲击载荷下，不会出现孔位开裂、辐条崩断的故障。轮圈的截面采用双层空腔结构，外侧的胎座位置做了微凸的防滑线设计，既可以降低轮圈整体的重量，又能保证足够的侧向刚性，在大力摇车爬坡、高速过弯侧向受力的时候，轮圈的形变量控制在合理范围内，不会蹭到碟刹夹器或者车架后叉。配套的辐条帽采用标准的外方内孔结构，和轮圈孔位的沉台设计完全贴合，安装时可以用标准的条帽扳手直接从外侧完成张力调节，不需要额外定制专用工具，后期维护调整轮组偏摆的时候操作效率更高。

设计过程中优先考虑了实际编圈装配的工艺性：轮圈的气嘴孔位置做了加厚处理，适配美式气嘴的安装尺寸，气嘴孔周边的孔位排布特意错开了应力集中区域，避免高压打气时气嘴根部的应力叠加导致轮圈开裂。辐条帽的长度设计刚好匹配双层轮圈的壁厚，拧紧后条帽的端面不会突出轮圈内侧的胎垫安装面，不会出现磨破内胎的问题。周向的孔位数量按照常规山地车轮组的32孔规格排布，孔位的角度偏差控制在0.2度以内，编圈时辐条的交叉角度完全符合标准的三交叉编法要求，不需要额外掰弯辐条就能完成装配，辐条的受力均匀性更好，轮组的疲劳寿命更长。

从实际应用的场景出发，这套结构既可以用于民用级山地车的原厂轮组配套生产，也可以用于个人骑行爱好者的轮组改装、非标轮组定制，在做自行车相关的结构仿真、轮组受力分析的时候，精准的截面尺寸可以保证仿真结果的准确性，不会因为模型尺寸偏差导致仿真数据和实际测试结果出现过大误差。轮圈的外侧边缘做了轻微的圆角处理，在意外摔车、轮圈蹭到障碍物的时候，不会因为尖锐的边缘导致外胎侧面被割破，同时也能降低轮圈边缘磕碰变形的概率。辐条帽的材质适配常规的铜质或者铝合金条帽，模型的装配间隙预留了合理的公差范围，实际生产中不管是采用铝合金挤压成型的轮圈工艺，还是碳纤维复合材料的模压工艺，都可以直接参考这个截面尺寸开模生产，不需要再做额外的尺寸调整。

在做轮组的装配验证时，这个模型可以直接导入装配环境，和花鼓、辐条、外胎、内胎、碟刹片等零件完成虚拟装配，提前检查辐条和花鼓法兰的干涉情况、外胎和车架前叉的间隙是否足够，避免实际加工组装时才发现尺寸不匹配的问题。轮圈内部的空腔尺寸也预留了真空胎改装的空间，如果后期需要加装真空胎垫、真空气嘴，不需要改动轮圈的主体结构就能直接适配，满足不同骑行场景的配置需求。对于从事自行车结构设计、轮组开发的工程人员来说，精准的截面参数和孔位排布，可以省去大量的测绘逆向时间，直接在这个模型的基础上根据具体的使用需求调整壁厚、孔位数量或者截面细节，大幅缩短产品开发的周期。
