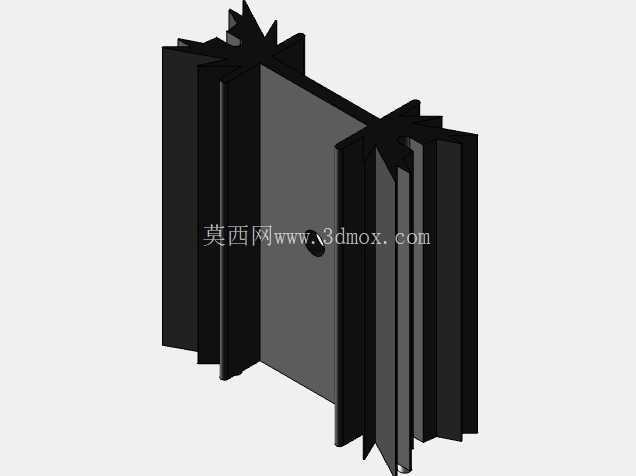

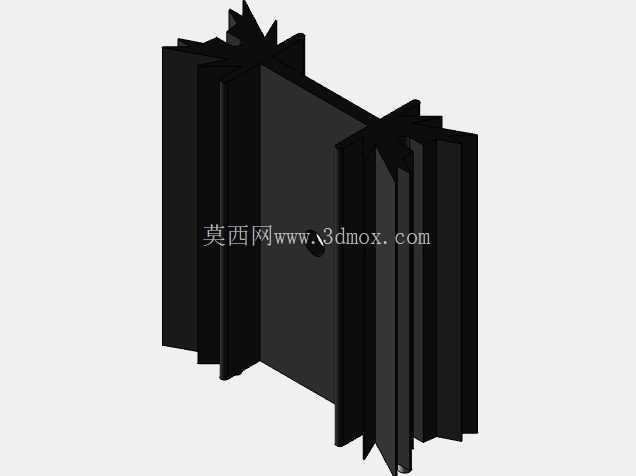

在中小功率电子设备的热设计环节,TO-220封装器件的散热适配一直是结构工程师需要反复核对安装边界的细节项,这类封装广泛应用在三端稳压器、中小功率MOS管、快恢复二极管等板载功率器件上,器件工作时的结热如果不能及时导出,很容易触发过温保护甚至造成器件永久性损坏,因此配套的散热结构件需要同时兼顾热传导效率、安装适配性以及板卡空间占用的多重要求。这款适配TO-220封装的散热件,整体外形尺寸控制在38x34x12毫米,属于板载立式安装的小体积散热结构,不会过多占用PCB板的表层布线空间,适合在开关电源模块、小型工控驱动板、桌面级电源适配器这类对内部堆叠空间有严格限制的设备中使用。

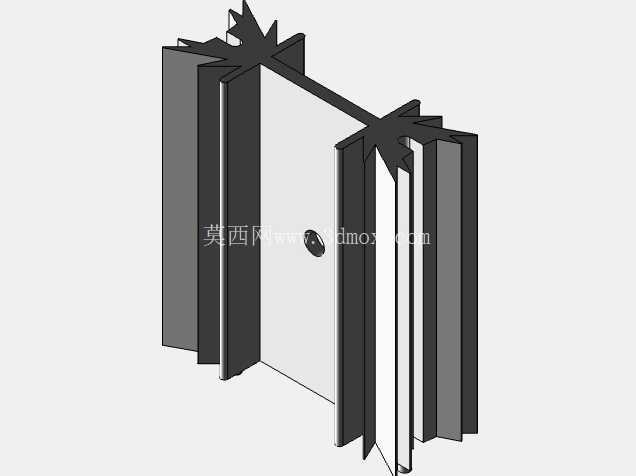

从结构设计来看,这款散热件采用多鳍片立体排布的形式,鳍片的切角做了错位处理,并非规整的平行直鳍结构,这种设计的核心考量是在有限的体积内尽可能拓展散热片与空气的接触面积,同时让自然对流状态下的气流可以顺着鳍片间隙形成更顺畅的流通路径,避免鳍片间隙出现气流死区,在无强制风冷的自然散热场景下,能有效降低热阻,提升持续散热能力。安装结构的设计完全匹配TO-220封装的标准引脚间距,PCB安装引脚的间距设置为25毫米,引脚直径1.1毫米,对应的PCB安装开孔直径建议不小于0.5毫米,考虑到实际加工中PCB钻孔的公差累积以及波峰焊、回流焊过程中的板材形变,设计时预留了足够的装配公差,不会出现引脚对位偏差无法插装的问题。散热件与器件本体贴合的安装面做了平整处理,保证TO-220器件的金属散热面可以和散热件充分接触,降低接触热阻,对应的安装孔为3mm螺纹孔,属于标准的M3螺纹规格,装配时可以直接使用标准螺丝将器件锁紧在散热件上,不需要额外做攻丝处理,能减少产线装配的工序步骤。在实际选型应用中,这类小尺寸散热件不需要额外搭配风扇,依靠自然对流即可满足10W以内功率器件的散热需求,适合长时间连续工作的工业类板卡使用,鳍片的边缘做了钝化处理,不会在装配过程中划伤操作人员或者损坏周边的线材、PCB表层阻焊层。
从建模还原的角度来看,这款散热件的结构完全按照实物反向测绘得到,所有的安装尺寸、鳍片厚度、基底厚度都和市售量产件保持一致,结构工程师在做PCB布局时,可以直接调用该模型进行堆叠干涉检查,提前核对散热件与周边电容、电阻、接插件的安全距离,避免打样后出现散热件与周边元器件干涉、无法装配的问题。很多新手工程师在做板卡热设计时,容易忽略散热件的安装边界,只关注器件本身的封装尺寸,导致散热件装上后和周边的 tall 电解电容、接线端子产生空间冲突,这款模型完整还原了散热件的所有外形轮廓,包括鳍片的突出部分、引脚的伸出长度,在三维布局阶段就能完成全尺寸的干涉校验。
另外,这款散热件的引脚采用插装式设计,焊接后可以和PCB形成牢固的机械连接,即使设备存在一定的振动工况,也不会出现散热件松动脱落的问题,相比胶粘固定的散热结构,可靠性更高,适合在工业级、车载类有振动要求的设备场景中使用。散热基底的厚度经过合理匹配,既可以保证热量从器件接触面快速扩散到整个鳍片区域,又不会因为基底过厚造成整体重量过大,增加PCB板的承重负担,长时间使用后不会出现PCB板受重弯曲的问题。在实际装配过程中,只需要在器件散热面与散热件之间涂覆薄薄一层导热硅脂,填充接触面的微观空隙,就能达到最优的导热效果,不需要额外加装绝缘垫片时,要注意核对器件散热面与电路的电位,避免出现短路风险。
