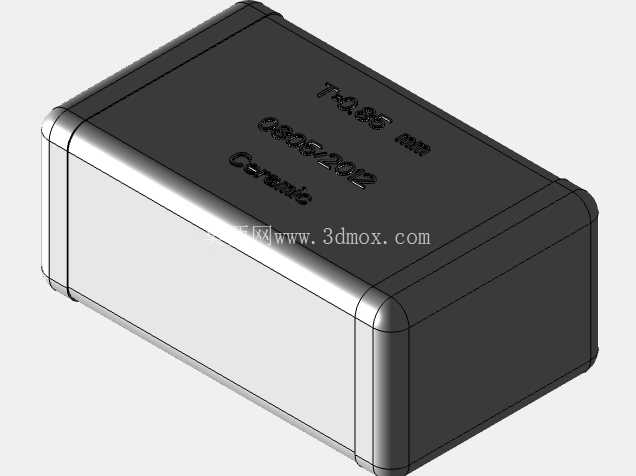

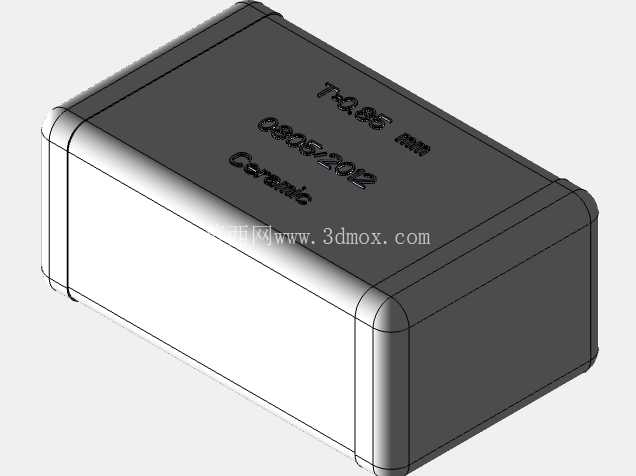

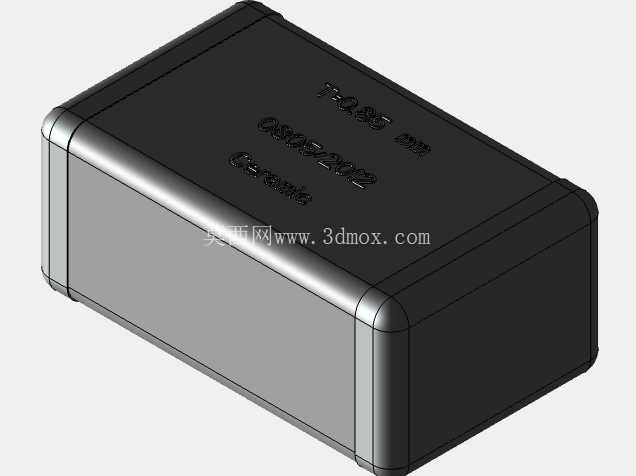

0805规格t085陶瓷电容器三维结构设计

　　在消费电子、工业控制板卡、电源模块的PCB布局设计环节，0805封装的陶瓷电容是板上最常见的无源元件之一，这款t085规格的陶瓷电容模型，完全按照实物的外形公差、安装边界做了1:1的结构还原，能直接导入PCB装配仿真、结构干涉检查环节使用，不需要设计人员再手动测绘元件尺寸。从实际应用场景来看，这类电容常被布置在电源输入端口做高频滤波，或是紧邻IC芯片的电源引脚做去耦，用来抵消线路上的寄生电感，稳定芯片供电电压，部分低压信号回路里也会用它做信号耦合、时序匹配，适用场景覆盖了绝大多数低压直流电子设备的板级设计。做这个模型的时候，首先考虑的是SMT贴装的工艺边界，电容主体的塑封外壳做了R角过渡，没有尖锐棱角，避免贴装吸嘴取料时出现打滑、

　　偏吸的问题，外壳表面的标识区域做了微凹的刻字结构，和实物的激光打标质感一致，不会出现标识凸起导致的吸嘴贴合漏气问题。外形尺寸严格遵循0805封装的行业通用规范，主体长度、宽度、高度的公差控制在贴装允许的偏差范围内，两端的金属电极端面做了厚度还原，电极的倒角结构也完全复刻实物，确保在做焊盘匹配设计时，能准确计算焊膏印刷的范围，避免出现立碑、虚焊等SMT工艺缺陷。安装边界的设计上，模型预留了元件周边的安全爬电距离，在做PCB布局干涉检查时，能直接通过模型的外轮廓判断和周边元件、结构件的间距是否满足安规要求，不需要额外叠加安全距离参数。外壳的分模线位置也按照实际量产的塑封工艺做了还原，在做整机结构的跌落仿真、热仿真时，

　　能准确模拟电容外壳的应力集中位置，提前预判板级元件在可靠性测试中可能出现的开裂、脱落风险。不同于简化的元件占位模型，这个结构把电容外壳的细微弧度、电极的金属层厚度都做了细节还原，在做产品的三维渲染、装配工艺动画制作时，也能直接调用，不需要再额外做外观修饰，能大幅缩短结构设计阶段的元件建模周期，提升板级布局的校验效率。
