1206封装陶瓷电容器结构设计

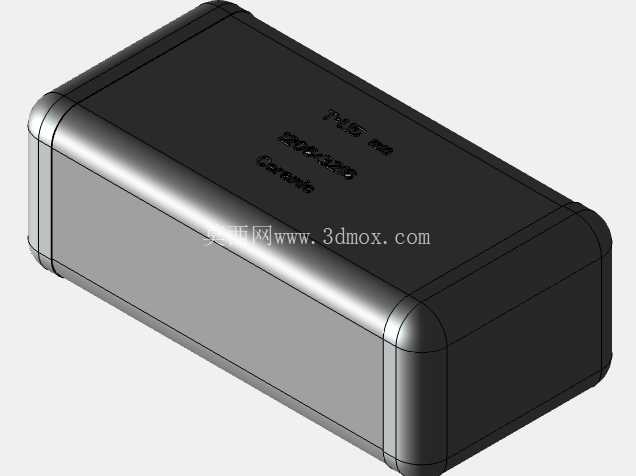

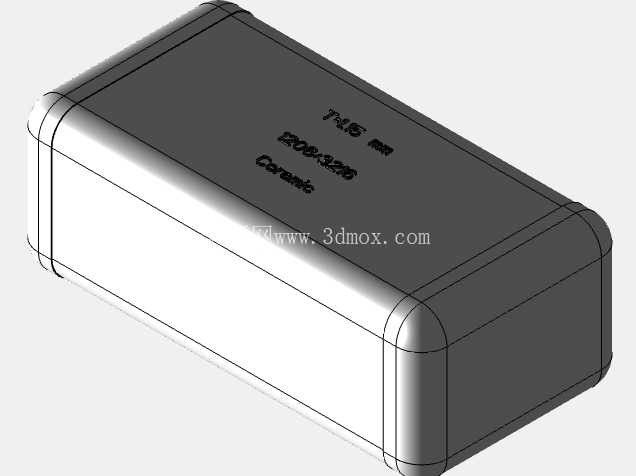

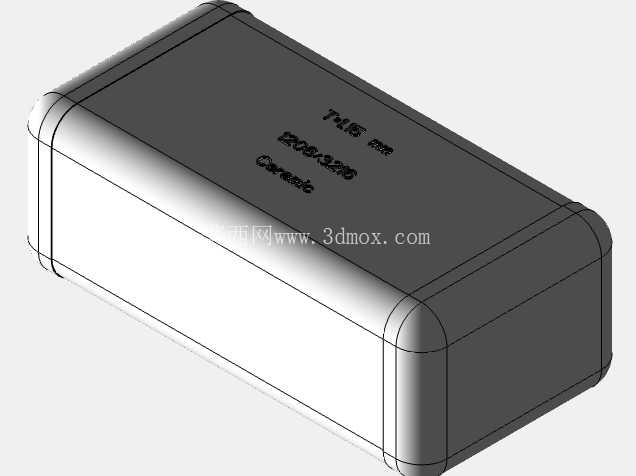

　　在消费电子、工业控制板卡、电源模块的PCB布局环节，1206封装的陶瓷电容是板级电路里极为常见的无源器件，这类器件的三维建模精度，直接影响到PCB装配干涉检查、SMT贴装路径仿真的最终结果，很多刚入行的结构工程师在做板级装配校核时，往往会忽略这类表贴元件的外形细节，导致后期钢网开模、贴装吸嘴选型时出现匹配偏差。这款1206封装陶瓷电容的模型，严格遵循行业通用的封装尺寸边界做结构还原，本体的长宽尺寸完全匹配1206封装的标准焊盘间距要求，本体四角做了符合实际量产工艺的圆角处理，还原了陶瓷电容塑封外壳的真实倒角特征，避免了直角建模带来的装配干涉误判。从实际应用场景来看，这类电容常被布置在电源输入端口做滤波处理，

　　或是放在IC芯片的电源引脚旁做去耦使用，在高密度布局的板卡上，电容本体的高度尺寸直接决定了板卡上方的结构件预留空间，模型里准确还原了电容本体的高度参数，能让结构工程师在做外壳、散热片的空间避让设计时，直接调取模型完成间隙校核，不需要反复核对器件手册的尺寸参数。建模过程中没有做过度的细节简化，本体表面的标识区域做了等比例还原，能直观区分器件的极性与参数标注位置，在做整机的BOM可视化装配、生产作业指导书渲染时，可以直接调用该模型完成图示制作，不需要额外做外观修饰。从设计思路上看，模型完全贴合SMT贴装的工艺要求，本体底部的平面度做了还原，能匹配焊盘的锡膏印刷厚度仿真，在做板级热仿真时，也可以通过该模型的实体属性赋予陶瓷材料参数，

　　模拟电容在不同工作温度下的外形形变，评估长期工作后焊点的应力疲劳风险。很多工程师在做板级建模时，习惯用简化的方块代替电容模型，往往会忽略本体圆角、边缘倒角带来的尺寸差，在紧凑空间的板卡设计里，这零点几毫米的尺寸偏差，就可能导致后续装配时电容和周边的接插件、散热片出现硬干涉，这款模型把所有量产中存在的外形细节都做了还原，能帮结构设计人员在设计阶段就排查掉这类潜在的装配问题。同时模型的安装基准面完全对齐PCB表面，调取使用时不需要额外做基准匹配，直接对齐焊盘坐标就能完成装配，能大幅提升板级三维布局的工作效率。
