1206规格t085封装陶瓷电容器结构设计

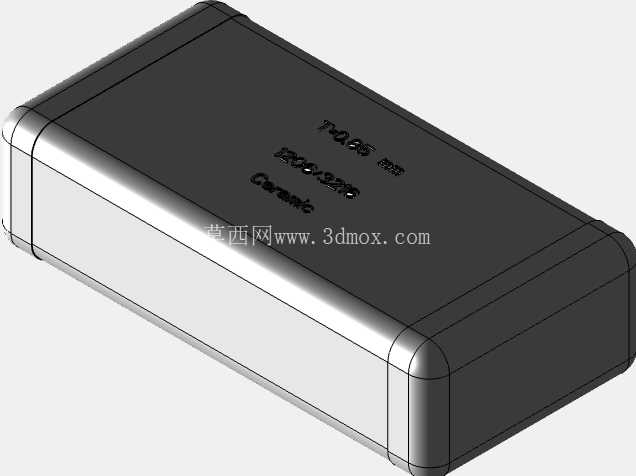

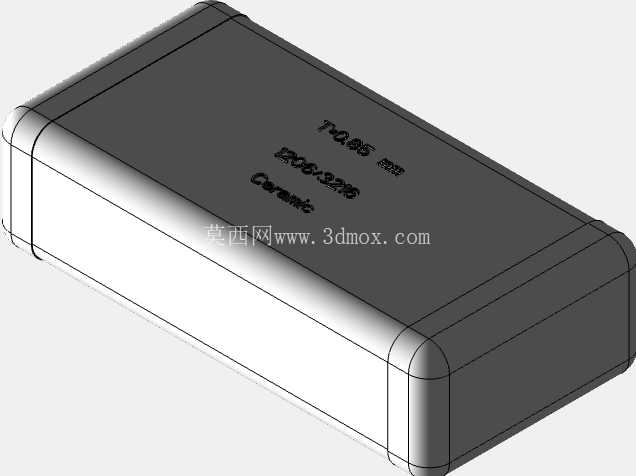

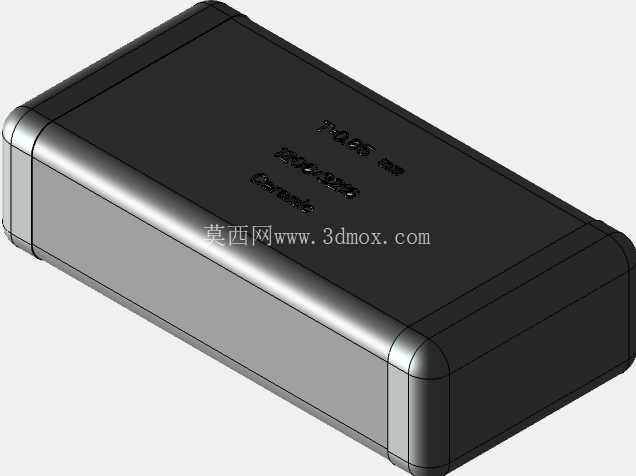

　　在消费电子、工业控制板卡、电源模块的PCB布局设计环节，贴片陶瓷电容是最常被用到的被动元件之一，1206封装的t085规格陶瓷电容，凭借适中的容值范围与耐温特性，常被布置在电源输入端口做高频滤波、IC引脚旁做去耦处理，或是在信号通路里承担耦合、隔直的作用。做这类元件的三维建模时，首先要明确实际生产中的安装边界，1206封装对应公制尺寸3.2mm×1.6mm的焊盘间距，本体的长宽公差需要控制在±0.1mm范围内，避免后续做PCB装配干涉检查时出现误判，t085对应的厚度尺寸为0.85mm，建模时要把本体四个边角的圆弧倒角做出来，还原实际元件的注塑封装外形，不能简单做直角方块，否则在做整机热仿真、结构堆叠检查时，会和上方的屏蔽罩、

　　导热垫出现间隙计算错误。这款电容的本体表面印有规格标识，建模时保留了标识的字符凹陷特征，方便在做整机BOM可视化核对时，能快速识别元件参数，不用切换到二维图纸查料号。从设计思路上来说，这类标准封装元件的建模不需要做内部的陶瓷介质、电极层结构，只需要精准还原外部的安装尺寸、外形轮廓就可以满足结构设计的需求，毕竟在整机设计流程里，这类外购标准件的作用是提供准确的占位参考，给Layout工程师留出足够的焊盘位置、给结构工程师确认元件高度是否满足壳体内部的空间要求。实际应用里，这类陶瓷电容会经历回流焊的高温过程，建模时的本体外形尺寸是按照回流焊后的实际成品尺寸绘制的，没有采用编带包装里的未受热尺寸，避免出现焊后元件高度超差的问题。

　　在做板卡堆叠设计时，这类电容的布置位置通常要避开螺丝柱、板边卡扣的安装区域，同时要和周边的电阻、IC引脚保持至少0.3mm的安全间隙，模型的精准尺寸能帮助工程师在设计阶段就排查出干涉问题，减少打样后的改板次数。另外，本体两端的金属端电极也做了等比例还原，端电极的厚度、覆盖范围都和实际量产元件一致，在做装配动画、生产工艺模拟时，能准确呈现焊锡和端电极的结合区域，给SMT钢网开孔设计提供参考。
