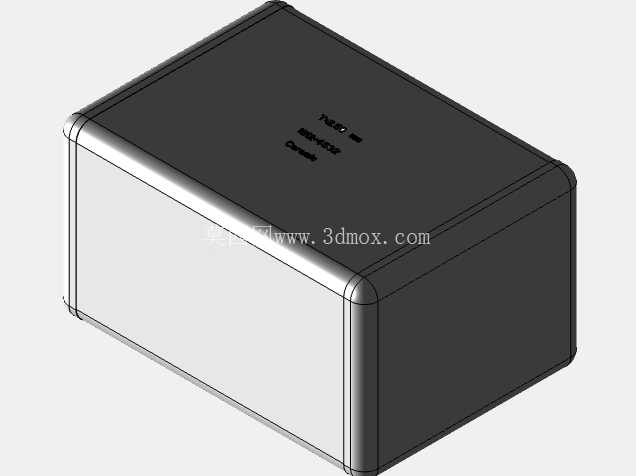

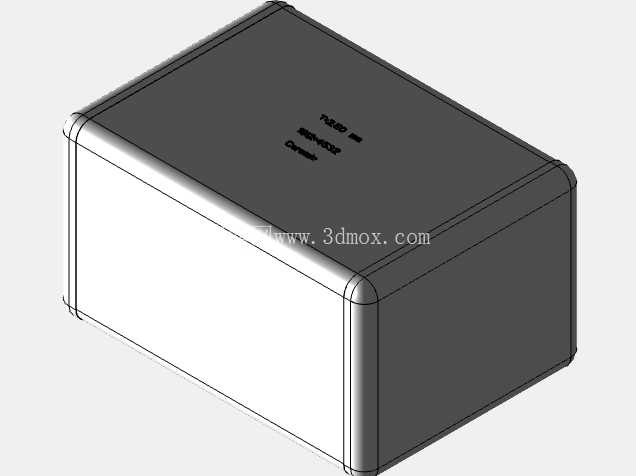

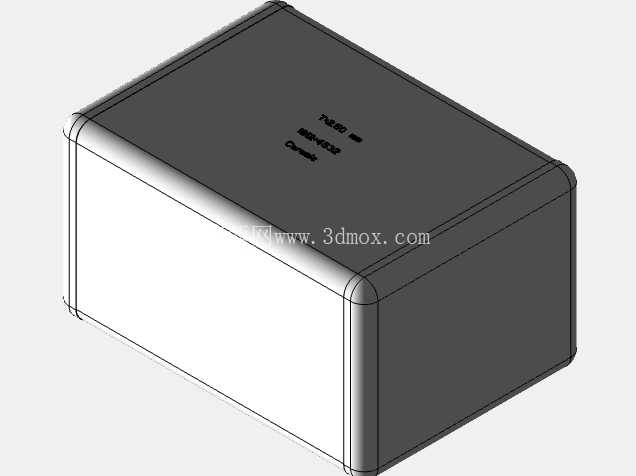

1812封装陶瓷电容实体三维结构

　　这款1812规格的陶瓷电容三维结构，还原了贴片式陶瓷电容的真实外形与安装边界，可直接用于PCB布局阶段的干涉检查、整机装配模拟环节。在消费电子、工业控制板卡、电源模块的设计流程中，这类表贴陶瓷电容是最常用的无源器件之一，承担着电源去耦、信号滤波、高频旁路的核心作用，在开关电源输出端、MCU供电引脚旁、高速信号传输路径上都有大量应用，建模时优先还原了器件的实际公差范围，避免结构设计阶段出现装配间隙不足的问题。从设计思路来看，模型严格遵循1812封装的行业标准尺寸，长度、宽度、高度的参数匹配量产器件的常规规格，端电极的位置与厚度也按照实际焊接要求做了还原，两端金属化端帽的倒角、本体塑封层的圆角细节都做了写实处理，

　　既不会过度追求细节提升建模复杂度，也不会因为过度简化导致装配模拟时出现误判。在实际工程应用中，这类表贴电容的三维模型主要用于两个场景，一是PCB Layout阶段的3D预览，检查器件与周边接插件、结构件、散热片的空间距离，避免回流焊后出现器件顶壳、与相邻高器件碰撞的问题；二是整机数字孪生建模时，作为板上器件的基础单元参与整机的电磁兼容、热分布仿真前置校验，准确的外形尺寸可以帮助结构工程师提前预留焊接后的返修空间，尤其是在高密度板卡设计中，1812封装的电容相比0805、0603规格体积更大，对周边空间的要求更高，模型的安装边界完全按照焊盘焊接后的实际占用空间设置，端电极的伸出长度匹配SMT焊接的润湿角范围，

　　不会出现模型与焊盘错位的情况。本体表面的标识区域也做了对应还原，可用于生产阶段的器件可视化标识核对，避免SMT贴装时出现物料错贴的问题。整体建模采用实体结构，可直接导出用于不同三维软件的装配环境，曲面过渡平滑无破面，能够满足结构评审、装配模拟、生产指导等多环节的使用需求，不需要二次修整即可直接调入板卡装配体使用。
