电液联动执行控制装置三维设计

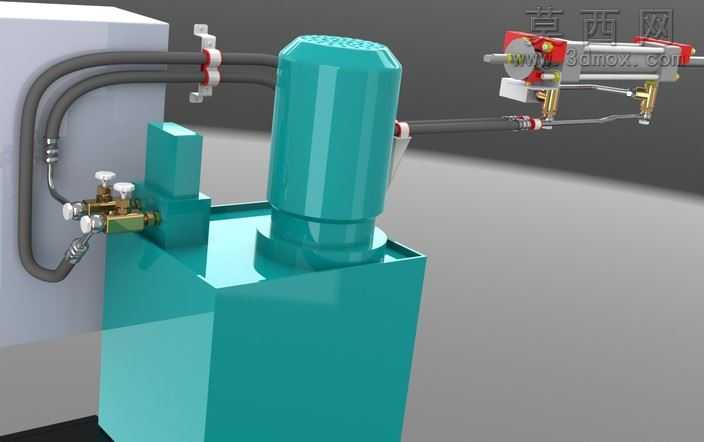

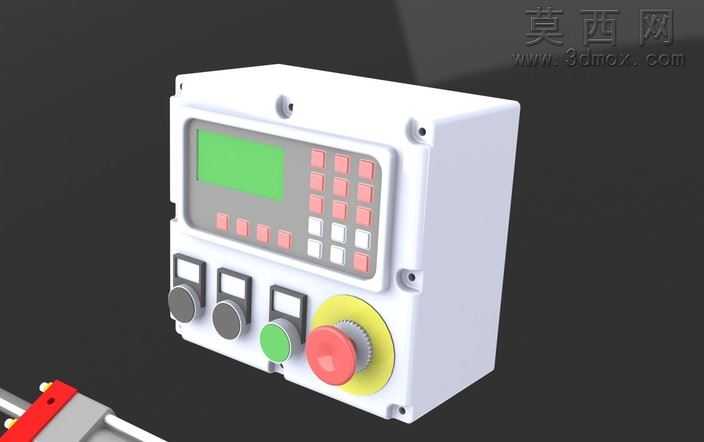

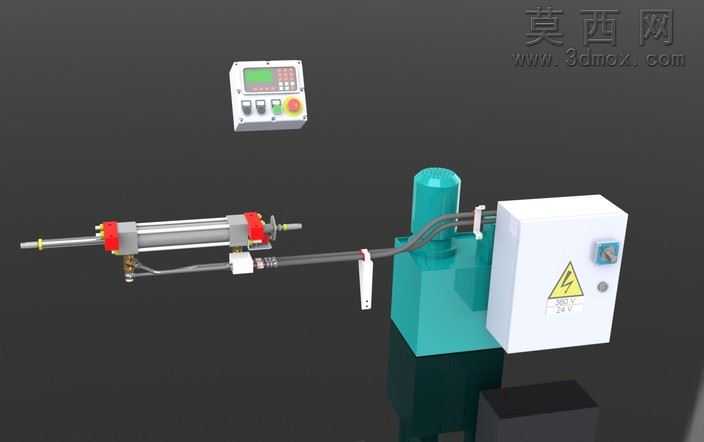

本作品采用三维参数化建模方式完成电液联动执行控制装置的全结构搭建，建模过程严格遵循机械设计与电气集成的规范要求，对整套装置的各个组成部件进行1:1等比例还原，确保各部件装配关系准确无干涉。整套装置包含液压动力单元、直线执行油缸、电气控制柜体、手持操作终端四大核心模块，建模阶段首先完成液压动力单元的结构搭建，对立式液压泵体、储油基座、油路接口的外形与安装位进行精准绘制，为泵体设置哑光青绿色金属漆面材质，还原工业液压站的真实外观质感，同时对油路连接管路进行柔性建模，还原管路的弯曲走向与接头连接结构，为管路赋予黑色橡胶包覆金属的复合材质，表现出高压油管的材质特性。其次完成双出杆液压执行油缸的建模，对缸筒、端盖、活塞杆、密封组件、位置检测支架进行分件建模，为缸筒赋予抛光金属材质，端盖与密封件设置红色工程塑料与哑光金属结合的材质，活塞杆采用镀铬亮面金属材质，清晰表现出油缸的运动部件与固定部件的区分。随后完成电气控制柜体的建模，对柜体钣金外壳、柜门铰链、高压警示标识、操作按钮、门锁结构进行细致还原，为柜体赋予白色哑光喷塑钣金材质，警示标识采用黄底黑边的标准安全标识材质，清晰呈现电控单元的防护结构与操作界面。最后完成手持操作终端的建模，对终端的塑料外壳、显示屏、功能按键、急停按钮进行细节刻画，为外壳设置浅灰色工程塑料材质，显示屏赋予玻璃覆盖的半亮面材质，按键根据功能区分不同颜色材质，还原操作终端的人机交互界面特征。渲染阶段采用工业产品展示常用的三点布光方案，主光源从侧上方投射模拟车间顶光效果，辅助光源补充暗部细节避免结构阴影过深，背景采用深灰色哑光背景突出装置主体，同时添加柔和的地面反射效果，增强模型的真实感与立体感。整套模型的结构设计充分考虑电液系统的集成逻辑，液压单元为执行油缸提供高压动力输出，电控柜体通过线路连接液压单元与操作终端，实现对油缸动作的精准控制，手持终端可实现就地操作与参数设置，各模块之间的连接管线布局合理，既符合电液设备的实际布线规范，也保证了整体外观的整洁有序，模型可用于电液控制设备的教学演示、方案展示与结构验证使用。
