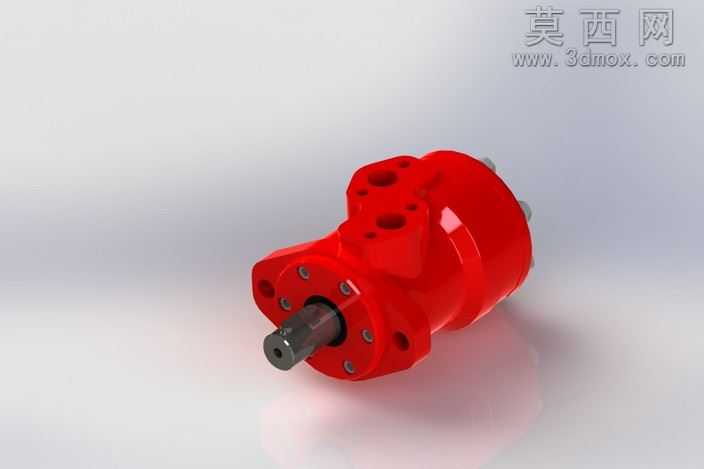

丹佛斯OMR50摆线液压马达三维建模作品

本作品为丹佛斯OMR50型摆线液压马达的三维数字化建模成果，建模过程严格参照该型号液压马达的实物测绘尺寸与官方公开的产品参数进行1:1等比例还原，整体建模流程遵循工业液压元件的设计规范，确保各结构尺寸的精度符合实际生产装配要求。建模阶段首先对液压马达的整体结构进行拆解拆分，将整体划分为输出轴组件、前端盖法兰、定子转子副、壳体主体、后端油口配流盘、安装固定孔组六大核心模块，针对每个模块单独进行特征建模：输出轴部分还原了轴端的平键安装位、轴肩定位结构、密封件安装槽的细节特征，对轴表面的加工倒角、过渡圆角都做了精细化处理，避免建模过程中出现尖锐棱角不符合实际加工工艺的问题；前端盖法兰部分准确还原了周向均匀分布的螺栓安装孔、定位销孔的位置与尺寸，同时还原了法兰端面的密封槽结构，匹配实际产品的静密封设计要求；定子转子副作为摆线液压马达的核心功能部件，建模时精准还原了摆线齿形的啮合轮廓，确保齿形曲线的连续性与啮合间隙的合理性，还原了该型号马达配流结构的油道走向；壳体主体部分还原了外部的安装凸台、进出油口的螺纹接口特征，对壳体表面的铸造圆角、工艺减重结构都做了对应还原，避免出现不符合铸造工艺的直角结构；后端盖部分还原了泄油口、安装定位面的细节特征。材质与渲染阶段，针对马达不同部件匹配对应工业材质：壳体与端盖部分采用喷涂亮红色工业油漆的铸铁材质，调整材质的粗糙度、反光度参数还原工业漆面的哑光带微反光的质感；输出轴部分采用调质发黑处理的合金钢材质，还原金属轴件表面的细腻金属质感与加工纹理；安装螺栓、密封件等小部件分别匹配镀锌金属、丁腈橡胶的材质参数，渲染时采用柔和的工业产品打光方案，通过主光源、补光、环境反光的搭配，清晰呈现马达各部分的结构轮廓与材质差异，避免出现过曝或阴影过重遮挡结构细节的问题。整体模型完整还原了丹佛斯OMR50液压马达的外观结构与装配关系，可用于液压系统装配演示、产品展示、教学演示等场景。
