传感器项目主控电路板接收端SolidWorks设计

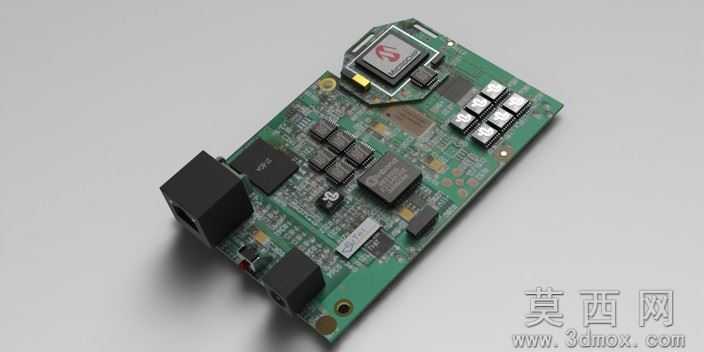

本模型为传感器项目配套的主控电路板接收端三维设计成果，建模全程依托SolidWorks2010平台完成，首先从PCB基板的轮廓绘制入手，严格按照实际电路板的尺寸参数绘制板体外轮廓，精准定位安装孔位、接口开槽的位置，确保板体结构与实际硬件的安装尺寸完全匹配。建模过程中对板载元器件进行了精细化还原，从核心主控芯片、存储芯片、电源管理芯片的封装建模，到按键模组、网络接口、电源接口的结构复刻，每一个元器件的引脚位置、高度尺寸都按照实物参数进行1:1还原，同时对板体上的丝印标识、焊盘纹理也做了细节刻画，保证模型的结构还原度。

参数设计阶段，建模团队严格遵循电路板设计的通用规范，板体厚度设置为标准PCB板厚1.6mm，各类接口的插拔尺寸、按键的按压行程都按照电子元器件的行业标准进行参数化设定，所有元器件的布局间距符合电路板布线的安全距离要求，既保证了模型外观的还原度，也预留了结构干涉检查的验证空间，可直接用于电路板结构适配性验证。

渲染材质环节，PCB基板采用哑光绿色阻焊层材质，还原真实电路板的磨砂质感，芯片表面采用哑光黑塑封材质搭配金属引脚的亮面金属质感，接口部分分别对应黑色塑料外壳与金属触片的不同材质表现，按键采用浅灰色哑光塑料材质，整体渲染效果贴近实物的视觉质感，同时添加了柔和的环境光影，突出板体元器件的层次结构，清晰展现电路板的布局细节。

结构原理上，该接收端电路板作为传感器项目的主控核心，负责接收前端传感器采集的传输信号，通过板载主控芯片进行信号解析与数据处理，再通过对应接口完成数据的对外传输与指令下发，板载的按键模组可实现本地参数调试与功能切换，电源接口为整板提供稳定供电，各元器件按照信号流向完成布局，保证信号传输的稳定性，模型完整还原了各功能模块的位置分布，可直观展现电路板的功能架构。

软件兼容方面，模型除原生SolidWorks2010格式外，还附带STL通用三维格式，可兼容UG、Pro/E、AutoCAD等主流三维设计软件，也可直接导入切片软件用于3D打印验证，不同格式的文件都保留了完整的装配结构与零部件分层，方便不同使用场景下的编辑修改。

研发教学应用层面，该模型可用于传感器项目的结构方案评审，帮助研发团队直观验证电路板的元器件布局合理性，检查接口位置与外壳结构的适配性；也可作为电子类专业、机械设计专业的教学案例，用于讲解PCB结构设计、板载元器件建模、电子产品结构设计的相关知识点，还可用于SolidWorks软件的装配建模、材质渲染教学，帮助学习者掌握电子产品类三维模型的建模技巧。
