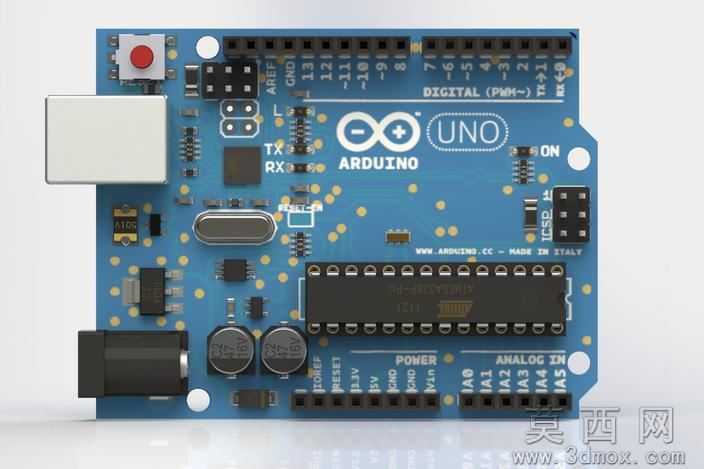

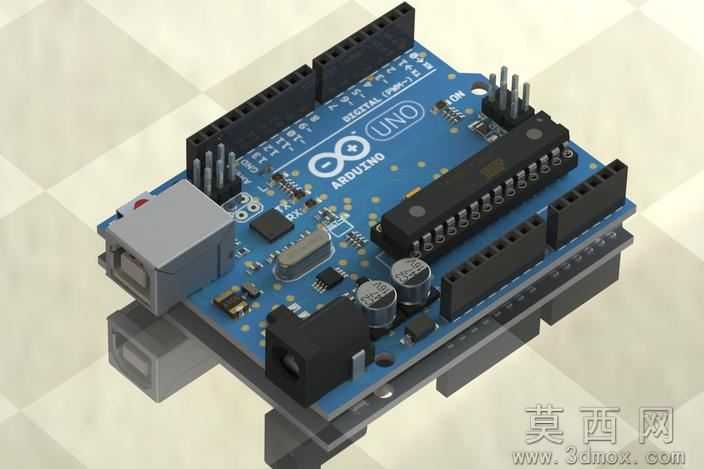

ArduinoUnoR3开发电路板三维模型

本模型为ArduinoUnoR3开发电路板的高精度三维建模成果，建模阶段严格参照官方公开的产品数据表、参考设计文件的尺寸参数开展，所有板载元件的布局、外形尺寸、安装定位均与实物保持一致，建模过程中对非核心的冗余细节做了合理简化，在保证模型精度的前提下优化了文件体量，避免不必要的面数冗余影响后续使用效率。参数设计层面，完整还原了开发板的整体外形尺寸、USB接口位置规格、直流电源插座尺寸、复位按键位置、排针引脚排布间距、板载晶振、电容、芯片、指示灯等所有元件的相对位置与外形参数，数字IO口、模拟输入口的排针间距完全符合实物标准，电源接口、通讯接口的尺寸参数可直接用于配套外壳、扩展模块的适配设计。渲染材质方面，针对PCB板设置了符合实物的哑光蓝基板材质，板载印刷标识清晰还原，金属排针、USB接口金属屏蔽壳设置了对应的金属质感材质，复位按键设置了红色哑光塑料材质，电容、芯片等元件分别匹配了对应的黑色、银色塑料与金属材质，整体渲染效果贴近真实开发板的视觉表现，可直接用于展示场景的渲染输出。结构原理层面，模型完整呈现了ArduinoUnoR3开发板的硬件布局结构，清晰展示了主控芯片、电源管理电路、通讯电路、复位电路、引脚扩展区的位置分布，可直观呈现该开发板的硬件架构逻辑，帮助使用者快速理解各功能模块的排布关系。软件兼容层面，模型提供STEP、IGES通用中间格式，同时兼容SolidWorks2012及以上版本，也可导入UG、ProE等主流三维设计软件进行编辑修改，不同软件环境下均可正常打开查看、编辑参数、开展二次设计，不存在格式兼容障碍。研发教学应用层面，该模型可用于嵌入式开发相关的教学演示，帮助初学者直观认识ArduinoUnoR3开发板的硬件结构，也可用于智能硬件产品研发阶段的结构适配，辅助设计开发板配套外壳、扩展模块、安装固定结构，还可作为电子类课程的三维教学素材，用于课件制作、虚拟实验场景搭建，降低硬件认知的学习门槛。
