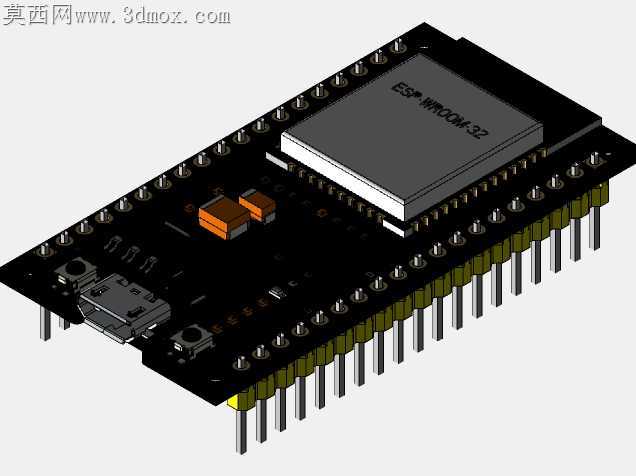

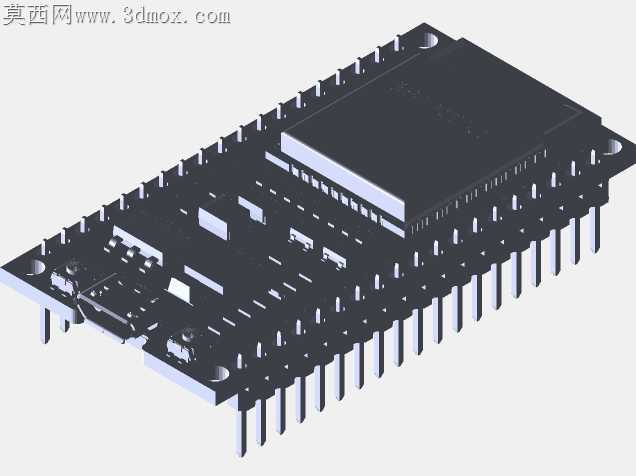

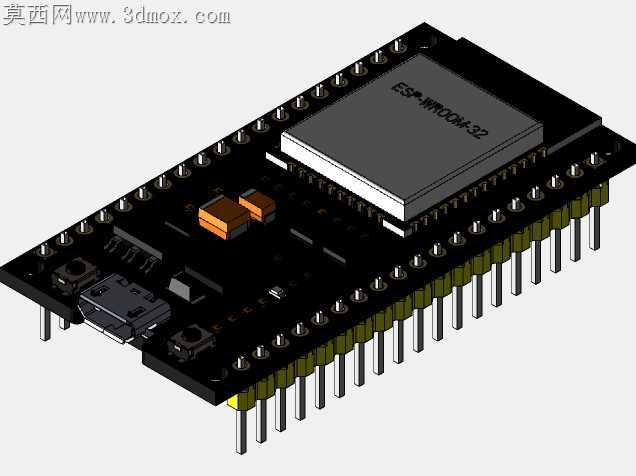

Goouuu-ESP32物联网开发板结构设计

这款嵌入式开发板的结构设计，主要面向物联网原型验证、嵌入式功能开发、小型智能硬件量产前测试等场景，是电子工程师、创客群体开展硬件项目开发的核心载体，可直接搭载到各类智能终端、传感采集节点、小型控制设备内部，完成无线数据传输、外设控制、信号处理等核心功能。从实际用途来看，该开发板可覆盖智能家居控制节点、工业现场小型传感采集终端、创客DIY智能作品、教学实验实训平台等多个使用场景，能够帮助开发者快速跳过最小系统制版环节，直接开展功能调试与应用开发，大幅缩短项目的前期验证周期。在功能特性设计上，开发板预留了39针断开式引脚排座，分别设置了0.1英寸也就是2.54mm的通用标准间距排针，以及1英寸也就是25.4mm宽度的扩展针迹，既可以兼容市面上绝大多数通用杜邦线、传感器模块的直插连接需求，也能适配大尺寸扩展板、功能模组的并排接线要求，无需额外转接即可完成各类外设的快速对接，板载集成的无线通讯模块可实现稳定的wifi信号收发，满足短距离无线数据传输、联网控制的核心需求。设计思路上，整体结构遵循嵌入式开发板的通用布局逻辑，将核心主控模块布置在板卡中心区域，电源接口、通讯接口、功能按键统一排布在板卡边缘位置，既避免了接线时对核心元件的磕碰干扰，也方便开发者在调试过程中快速操作按键、插拔接线；排针的断开式设计可以让开发者根据实际项目需求，选择性焊接所需引脚，避免多余排针占用安装空间，也能减少多余引脚带来的信号干扰问题。外形尺寸与安装边界方面，板卡整体采用矩形规整布局，边缘预留了标准安装孔位，可直接固定在通用外壳、项目底座或者设备内部的安装位上，2.54mm间距的排针高度控制在通用插接件的标准尺寸范围内，不会出现插接杜邦线后整体超高的问题，25.4mm宽度的扩展针迹区域预留了足够的接线空间，即使同时插接多根连接线也不会出现互相干涉的情况，整体安装边界可以适配市面上多数通用开发板外壳、小型设备的内部安装空间，无需额外修改结构即可完成装配。
