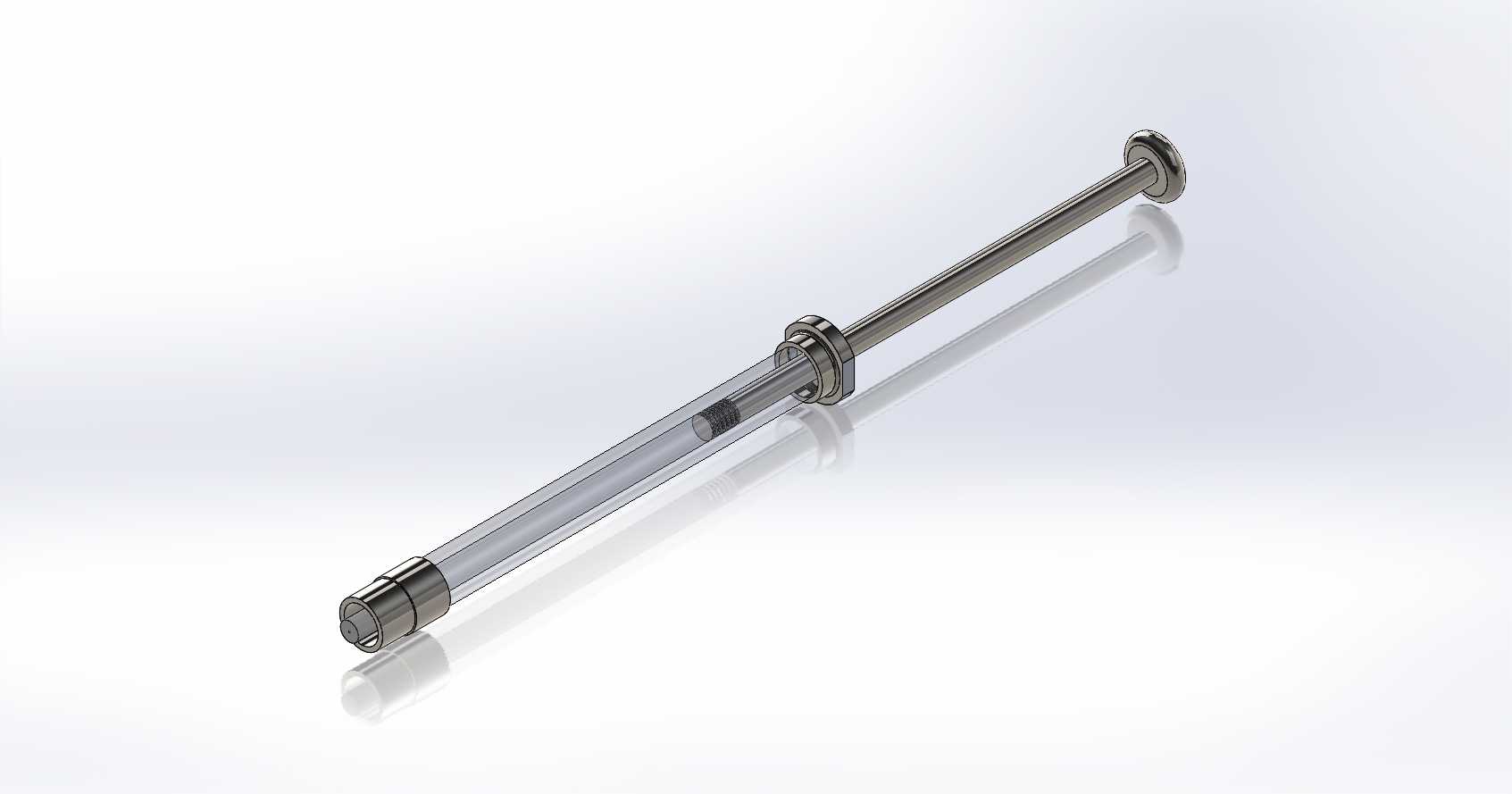

1mL鲁尔锁配口气密进样注射器结构

　　这款1mL容量的气密注射器，核心应用场景覆盖实验室色谱分析进样、医疗精准给药、微量试剂分装等对剂量精度、密封性能有严苛要求的工况，尤其是配套气相、液相色谱分析时，需要依靠稳定的气密性能避免进样过程中样品挥发、泄漏，保证定量分析结果的重复性偏差控制在允许范围内。从结构设计逻辑来看，整体采用同轴直推式布局，核心密封结构设置在推杆前端与针筒内壁的配合段，区别于普通一次性注射器的橡胶塞密封，这款气密注射器的密封件采用低吸附、耐有机溶剂的材质，配合高精度研磨的玻璃或高透工程塑料针筒内壁，既能保证推杆推拉过程的顺滑无卡滞，又能在满量程行程内实现零泄漏，即使抽取易挥发的有机溶剂类样品，也不会出现推杆自动移位、样品渗出的问题。

　　针筒前端采用标准鲁尔锁接口设计，这一接口是医疗、实验室领域的通用适配接口，可兼容各类规格的针头、管路转接件，旋转锁止的结构能避免对接部件在推注过程中意外脱落，相比普通 slip tip 接口的连接可靠性提升明显，适配高压推注、长时间管路连接的使用需求。推杆尾部设计有圆形推片，直径大于针筒外径，方便操作人员用拇指施加推力，针筒尾部的限位法兰结构，一方面能在抽取样品时给食指、中指提供受力支撑，另一方面可以限制推杆的最大拉出行程，避免推杆整体从针筒中脱出导致样品洒落、密封件损坏。从安装适配边界来看，针筒主体为等直径圆柱结构，外径尺寸适配常规实验室注射器固定架、进样器夹持工装的装夹范围，

　　不需要额外定制转接夹具即可安装在自动进样器的推进机构上，配合步进电机驱动的推板可实现自动化微量进样。设计过程中需要重点控制几个配合公差：一是针筒内壁的圆柱度与表面粗糙度，内壁粗糙度需要达到镜面级，减少密封件往复运动的磨损，延长使用寿命；二是密封件的外径与针筒内径的配合过盈量，过盈量过大会导致推杆推拉阻力过大，操作手感生硬，过盈量不足则会导致气密性能下降，出现漏液、进气的问题；三是鲁尔锁接口的锥度与螺纹尺寸，必须严格遵循通用接口标准，保证与市售针头、转接件的互换性，避免出现对接漏液、锁止失效的问题。在实际使用场景中，这款注射器既可以手动操作完成少量样品的快速抽取、推注，也可以集成到自动化分析设备、试剂分装设备中作为定量执行部件，

　　针对不同的使用介质，密封件材质可做对应调整，接触强腐蚀性试剂时可更换耐腐密封材质，接触生物样品时可采用无热源的医用级材质。针筒外壁可预留刻度标识的印刷区域，刻度线需要清晰耐摩擦，避免反复擦拭、接触有机溶剂后刻度脱落，影响手动操作时的剂量读取精度。整体结构没有复杂的异形零件，所有部件均为回转体或简单冲压件，加工工艺成熟，装配流程简单，通过控制核心配合段的加工精度即可保证产品的一致性，适合批量生产。在三维建模过程中，需要重点还原密封件的截面形状、鲁尔锁接口的锥面与螺纹细节、推杆与针筒的同轴度关系，避免建模时出现配合干涉，尤其是密封件在装配压缩状态下的形态需要准确呈现，才能为后续的密封性能仿真、结构优化提供准确的模型基础。
