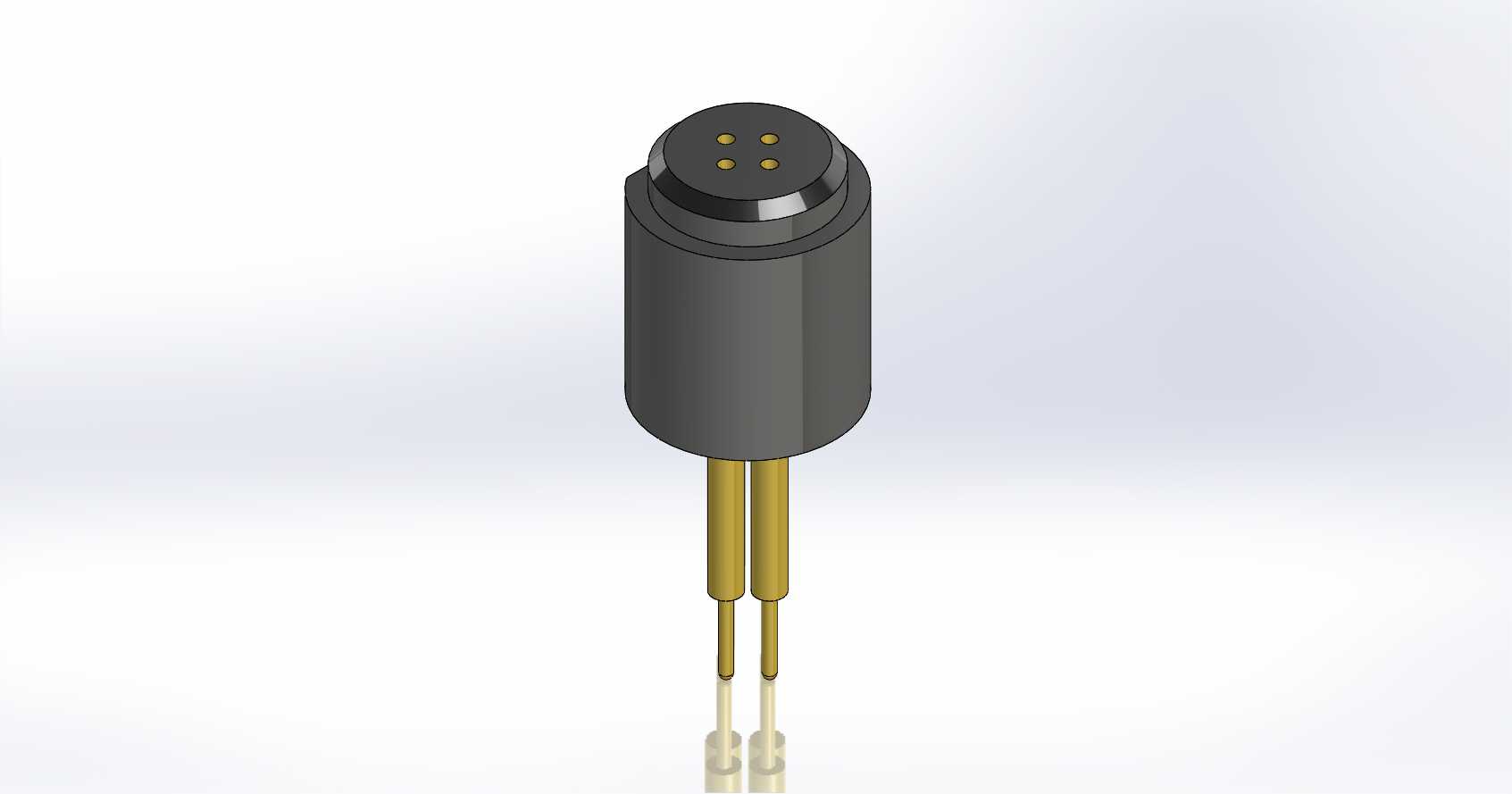

四针式激光二极管连接插座结构设计

　　在光电检测、激光打标、实验室光学调试、小型激光模组组装的场景里，激光二极管的供电与信号连接可靠性，直接决定整套光学系统的运行稳定性，这类四针式激光二极管插座，就是专门为TO封装类激光二极管设计的配套连接部件，解决激光管引脚直接焊接带来的拆装困难、引脚易折损、更换器件时电路板反复受热损伤的问题。做这类接插件的结构设计时，首先要考虑的是插接后的同轴度偏差控制，因为激光二极管出光角度对安装偏移非常敏感，插座主体的圆柱腔体采用直筒定位结构，内壁与激光二极管管座的配合间隙控制在0.02mm以内，插接后不会出现径向晃动，保证激光管装入后光轴与安装基准面的垂直度偏差不超过0.5°，避免后续光路校准出现额外的调整工作量。

　　插座的主体外壳采用绝缘耐高温的工程塑料注塑成型，表面做哑光黑处理，一方面可以减少光学系统内部的杂散光反射，避免杂光干扰光电传感器的检测精度，另一方面塑料材质的绝缘特性可以避免引脚与外部金属结构件接触造成的短路风险，外壳的圆柱段外径做了统一的尺寸规范，可以直接适配市面上常见的8mm直径激光管安装孔位，不需要额外做转接结构，设备组装时可以直接压入对应的安装座内，配合侧面的点胶槽打胶固定，安装效率比传统焊接方式提升60%以上。从引脚设计来看，四根插针采用黄铜基材表面镀金处理，插针的直径匹配激光二极管的标准引脚线径，插孔内部做了弹性收口结构，当激光二极管的引脚插入时，弹性壁可以紧密包裹引脚表面，接触电阻控制在10mΩ以内，

　　大电流驱动激光管时不会出现接触点发热的问题，同时插针的尾部做了直插式设计，长度适配常规2mm厚度的印刷电路板，过波峰焊时可以直接插装焊接，不需要额外做引脚整形。设计过程中特意做了防呆结构，腔体内部的四个插孔位置与TO封装激光二极管的引脚定义一一对应，反向插入时会被腔体内部的定位台阶挡住，不会出现插反导致的激光管极性接反烧毁的问题，这点在批量组装生产线里非常实用，新员工操作也不会出现插接错误。插座的端面做了0.3mm的凸台结构，当激光二极管插入到位后，管座的法兰面会与这个凸台紧密贴合，保证插接深度一致，不会出现个别引脚接触不到位的情况，同时凸台结构可以留出一定的密封间隙，如果应用在有防尘要求的光学设备里，可以在凸台位置加装O型密封圈，

　　实现IP54级别的防尘防护，避免粉尘进入光学腔体污染激光管出光面。考虑到部分便携激光设备会有振动冲击的使用场景，插座的插针与塑料主体之间采用了滚花压装结构，插针根部的滚花段嵌入塑料内部，抗拉力可以达到15N以上，设备跌落或者受到振动时插针不会出现松动移位，连接可靠性远高于普通的接插件。在安装边界上，插座整体的轴向长度控制在合理范围，尾部引脚伸出塑料主体的长度做了统一规范，焊接到电路板后，插座主体与电路板之间留出2mm的散热间隙，激光管工作时产生的热量可以通过这个间隙向外散出，不会因为热量堆积加速塑料主体的老化。这类插座除了应用在工业激光设备上，在学生实验用的光学实验套件、DIY激光雕刻模组、激光测距传感器的组装里也有大量应用，结构设计上没有多余的复杂结构，所有尺寸都围绕现有标准TO封装激光管的安装尺寸做匹配，不需要用户做二次修改就可以直接选用，建模的时候把配合面的公差、插针的位置度、腔体的同轴度都做了参数化设置，调整尺寸时可以直接修改参数适配不同规格的激光管，不需要重新绘制整体结构。
