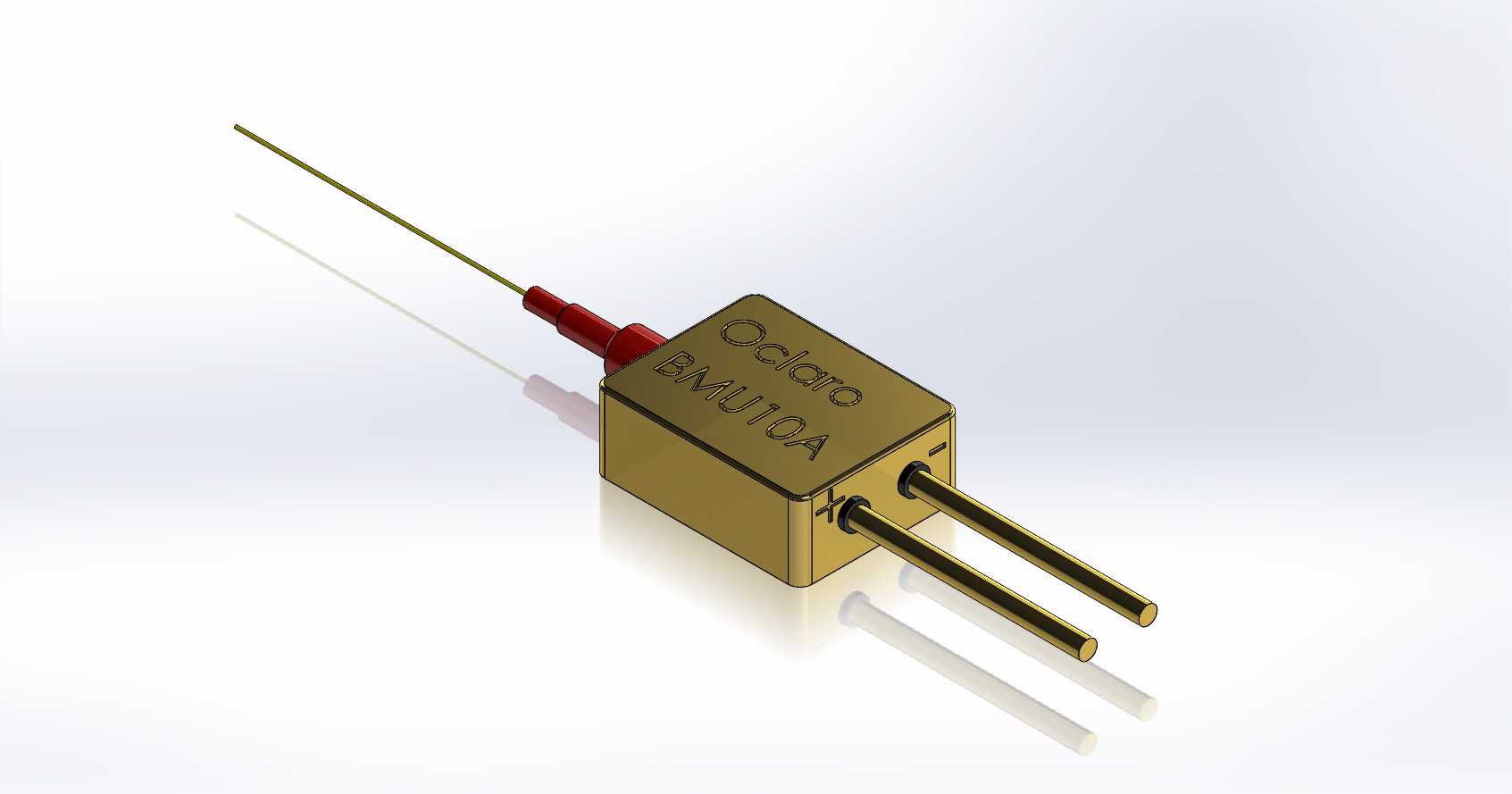

在工业激光加工、光通信测试、医疗激光设备的研发选型阶段,这类光纤耦合高功率激光二极管是核心的光输出部件,很多刚接触光机结构设计的工程师容易只关注光学参数,忽略其机械结构的安装适配性,最后做整机装配时才发现引脚干涉、光纤弯折半径不足、散热接触面积不够的问题。这款10W输出级别的激光二极管,采用密封金属方壳封装,壳体表面做了镀金处理,一方面是为了降低壳体表面的接触电阻,在焊接引脚与外接驱动线路时减少虚焊概率,另一方面镀金层的抗腐蚀性能更好,在工业车间多尘、有少量切削液挥发的环境下长期使用,不会出现壳体氧化导致散热效率下降的问题。从结构设计逻辑来看,这款器件将激光芯片、耦合透镜全部密封在金属腔体内部,尾纤从壳体一侧的密封胶塞位置引出,
引脚从壳体另一端平行伸出,这种布局能最大程度缩短内部光学路径,减少光功率在耦合过程中的损耗,同时将发热最集中的激光芯片区域紧贴壳体底部平面,安装时可以直接将壳体底面贴合在设备的散热铝块或者TEC制冷片表面,不需要额外做导热结构转接,降低热阻。实际选型做结构适配的时候,首先要注意引脚的间距与伸出长度,两个供电引脚为平行圆柱结构,伸出壳体的长度要匹配PCB板的安装孔位,焊接时不能让引脚受力弯折,否则容易拉扯内部的键合线导致器件失效;尾纤部分的引出位置要预留足够的弯折空间,这类光纤的包层较脆,弯折半径不能小于10mm,结构设计时要在尾纤出口位置增加护线套或者光纤固定槽,避免设备运输或者使用过程中光纤被拉扯折断。在激光焊接设备的应用场景中,
这类二极管通常作为泵浦源使用,输出的10W激光通过光纤传导到焊接头位置,对微小金属零件比如手机摄像头弹片、精密传感器引脚进行点焊,这时候器件的安装稳定性直接影响焊接功率的一致性,所以壳体的安装固定不能只靠引脚焊接,需要在壳体侧面增加压片固定,将壳体牢牢压在散热基座上,避免设备运行时的振动导致壳体移位,影响光纤耦合效率。在光学检测设备中,这类二极管作为光源使用时,结构设计上要注意在器件周围增加遮光结构,避免壳体表面反射的杂光进入检测光路,影响检测精度,同时供电引脚的走线要远离信号采集线路,防止驱动电流的高频干扰串入检测信号。做三维建模的时候,要准确还原壳体的倒角尺寸、引脚的直径与位置度、尾纤的引出角度,不能只做大致的方块外形,
否则在做整机装配干涉检查的时候,会漏掉壳体边角与周边结构件的干涉问题,尤其是在紧凑的手持式激光设备内部,每一寸空间都经过严格计算,模型尺寸偏差0.5mm就可能导致整个结构无法装配。另外要注意,这类器件的壳体本身是带电的吗?不,实际应用中壳体通常要做接地处理,建模的时候要预留接地弹片的接触位置,在壳体侧面或者顶面预留0.5mm左右的接触平面,方便接地弹片贴合,降低电磁干扰。很多工程师在做散热设计的时候,会在壳体与散热块之间涂导热硅脂,这时候要注意导热硅脂不能涂抹到尾纤引出位置或者引脚根部,否则硅脂渗入密封腔体内部会污染光学透镜,导致光功率下降,所以结构设计时可以在壳体安装位置周边做一圈挡胶槽,多余的硅脂会被挡胶槽容纳,不会溢到器件的密封位置。从安装边界来看,器件的总长度包含引脚与尾纤的部分要在整机内部预留足够的空间,尾纤的弯曲路径要做顺滑的导向结构,不能有直角弯折的位置,引脚部分穿过PCB板后,焊接露出的长度不能超过2mm,避免与周边的电子元件短路。在微机械加工领域,这类高功率激光二极管也常被用于微型零件的刻蚀与打标,这时候对器件的安装角度精度要求很高,建模的时候要在壳体上预留定位基准面,方便装配时调整光轴的同轴度,保证输出激光的方向与设计光路一致。
