PCB安装式阿斯曼V6560X散热组件

　　在高密度PCB组装的电子设备场景里，板载功率器件的散热一直是结构设计环节容易踩坑的点——很多工程师初期选型只看热阻参数，忽略安装方式与板上空间的匹配性，等到打样回流焊后才发现散热件干涉周边电容、接插件，或是引脚定位偏差导致焊接虚接，反而拖慢项目进度。这款适配PCB直装的阿斯曼散热件，就是针对板载TO类封装功率器件、小功率电源模块的散热需求设计的，日常在工业控制板卡、车载小功率驱动模块、通讯终端功放板这类空间紧凑的板级设备里应用十分广泛。

　　从实际功能来看，它的核心作用是承接功率器件工作时产生的结面热量，通过自身的铝基体导热配合表面的散热拓展面，将热量快速扩散到周边流动空气中，避免器件结温超过额定阈值引发性能衰减、寿命缩短甚至热击穿故障。不同于螺丝锁附、背胶粘贴的散热件，这款产品采用PC引脚直插的安装方式，能够直接对应PCB上预制的安装孔位，在波峰焊或者回流焊环节和其他板载元器件一同完成焊接固定，不需要额外的组装工序，也不需要预留螺丝锁附的操作空间，对于板上空间极度紧张的紧凑型设备来说，这种安装方式的适配性优势非常明显。

　　设计层面上，这款散热件的基体选用黑色阳极氧化铝材质，一方面铝基体本身的导热系数能够满足小功率器件的热传导需求，另一方面黑色阳极氧化层不仅可以提升表面的热辐射效率，还能形成绝缘防护层，避免散热件意外接触板上其他裸露焊点引发短路故障，同时阳极氧化层的耐磨、抗腐蚀特性，也能适应工业场景下多粉尘、轻度凝露的使用环境。配套的固定钢针采用压装方式和铝基体结合，钢针的直径公差控制在插装焊接的适配范围内，既保证压装后不会出现松脱，也能在插入PCB孔位时保持合适的松紧度，不会因为过紧撑裂PCB孔环，也不会因为过松在焊接前出现散热件歪斜偏移的问题。

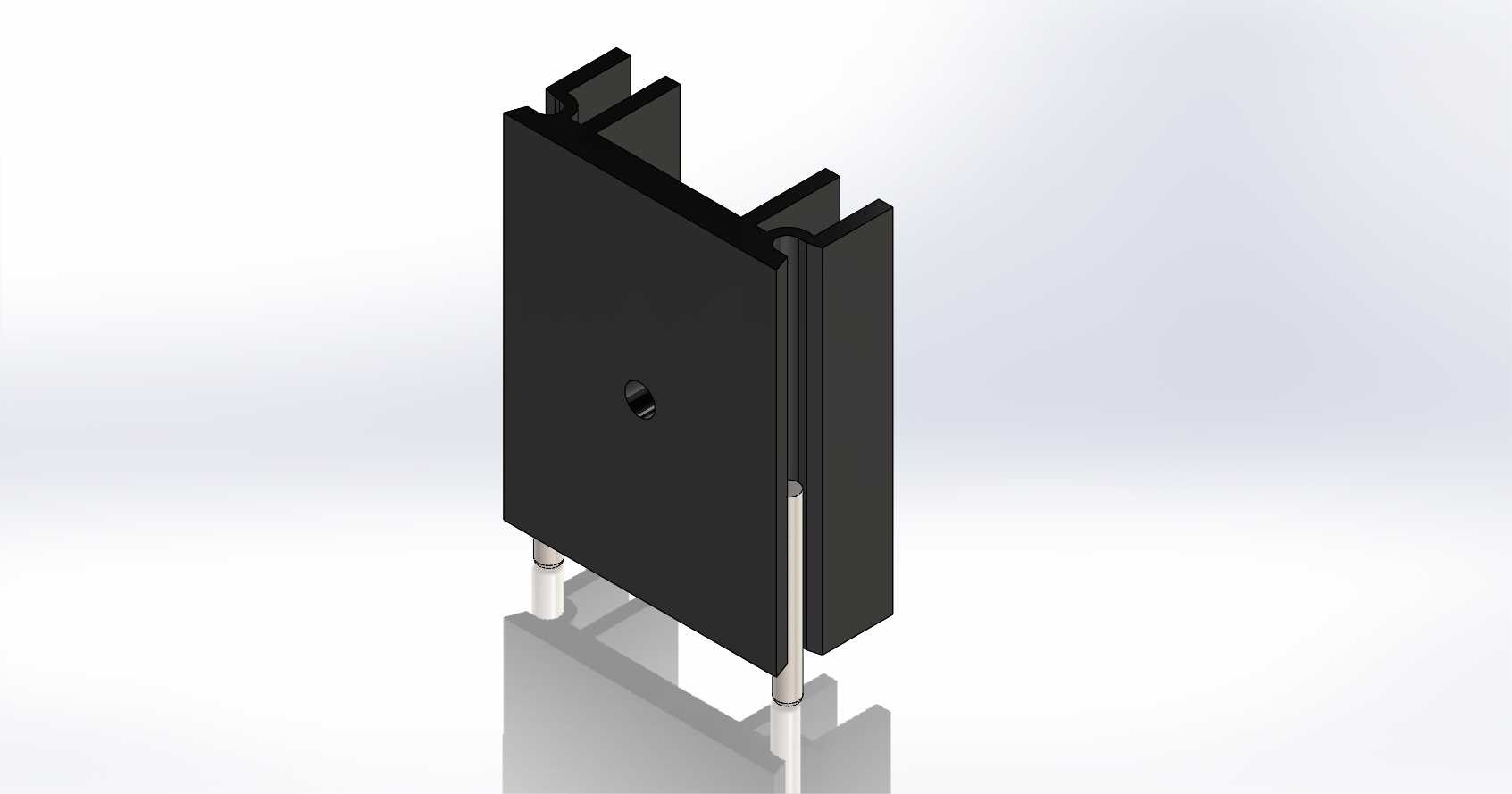

　　外形结构上，这款散热件采用立式鳍片布局，主体散热基座为平整矩形平面，能够和功率器件的散热面形成充分贴合，基座上方延伸出多道平行的立式散热鳍片，在有限的板上占用面积内尽可能拓展散热表面积，同时鳍片之间的预留间隙能够保证板上空气自然流通时带走鳍片表面的热量，不会因为鳍片过密导致积尘后风道堵塞。安装引脚从基座底部垂直伸出，引脚的伸出长度匹配常规厚度PCB的焊接要求，焊接后引脚在PCB背面的露出长度符合波峰焊的工艺标准，不会出现引脚过长剪脚时碰伤周边线路，或是引脚过短焊接强度不足的问题。

　　从安装边界来看，这款散热件的横向占用宽度适配常规小功率TO封装器件的周边间距，安装后不会超出器件本身的宽度范围太多，不会干涉旁边布置的贴片电容、电阻等小型元器件；高度方向的尺寸控制在板上低矮元件的允许高度范围内，不会和设备外壳、上层板卡形成干涉，对于双层板堆叠的紧凑型设备来说，这种高度控制能够有效降低整体结构的设计难度。在实际选型应用时，只需要确认板上发热器件的功耗、安装孔位间距和这款散热件的参数匹配，就可以直接在PCB设计阶段调用对应的封装模型，提前预留安装位置，不需要额外做结构修改，能够大幅缩短板级结构的设计周期。另外，这种直插式安装的散热件在返修环节也十分方便，只需要通过焊台熔化引脚焊锡就可以取下更换，不会像背胶散热件那样拆卸时扯掉器件或是损伤PCB焊盘，对于小批量多批次的工业板卡生产来说，维护便利性也更符合实际生产需求。
