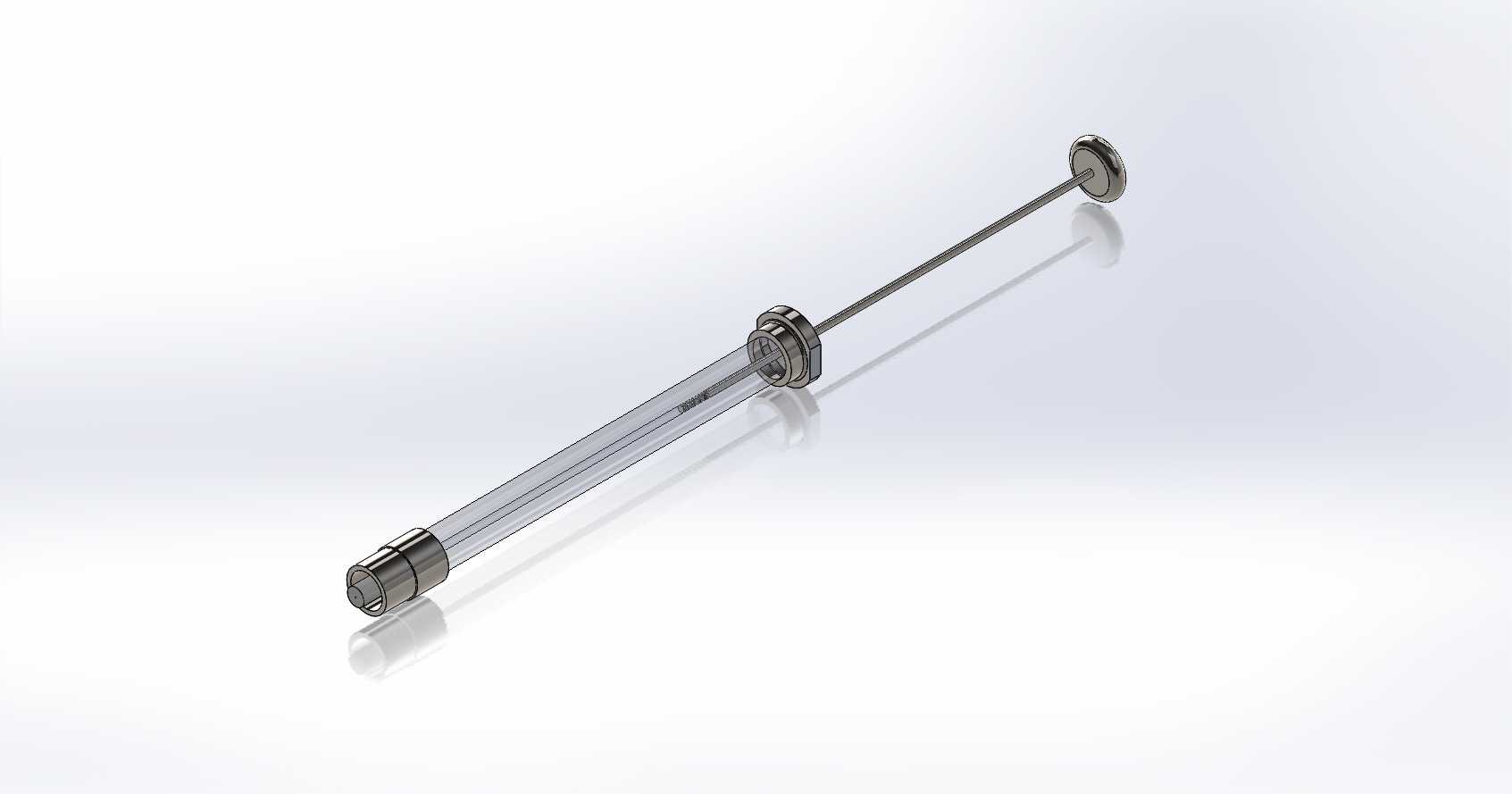

100uL鲁尔锁配口气密注射器结构设计

　　在色谱分析、痕量试剂配制、生物样本精准转移这类对取样精度要求达到微升级的实验场景里，普通注射器的胶圈渗漏、推杆窜动、接口匹配性差的问题会直接造成实验数据偏差，这款带鲁尔锁配件的100uL气密注射器，就是针对这类高精度移液需求做的结构设计。从实际使用场景出发，这类注射器常配套气相色谱仪、液相色谱仪做进样操作，也会在生物实验中完成微量试剂的精准加注，部分定制化的微流控实验平台也会选用这类部件作为流体输送的终端执行件，核心要求就是在满量程到最小量程的全行程内，不会出现试剂渗漏、推杆卡顿、取样量偏差超标的问题。

　　设计阶段首先要解决的是气密可靠性，常规注射器依靠橡胶活塞过盈配合实现密封，但在微量量程下，橡胶件的形变会直接影响取样精度，这款产品的密封结构采用了多道PTFE密封环配合金属导向件的设计，推杆部分采用高精度磨削的金属杆，表面粗糙度控制在Ra0.8以下，既减少推杆往复运动的摩擦阻力，又能避免长期使用后出现杆体磨损造成的密封失效。针筒部分采用高硼硅玻璃材质，内壁做镜面抛光处理，和密封环的配合间隙控制在微米级，既保证活塞滑动的顺畅度，又能在100kPa的压差下保持零渗漏，满足不同压力工况下的取样需求。

　　接口部分采用标准鲁尔锁结构，这部分的尺寸完全遵循ISO594标准的锥度要求，外圆锥度控制在6:100，锁扣的卡槽位置和深度做了公差优化，既能和市面上通用的针头、管路、色谱进样口实现快速旋接锁定，又不会出现连接过紧拆不下来、或者连接松动漏液的问题。在实际选型适配的时候，需要注意安装边界：整支注射器的总长度在推杆完全推出的状态下为115mm，针筒外径为6.5mm，鲁尔锁接口的最大外径为8mm，推杆尾部的推片直径为10mm，如果是配套自动化进样设备使用，需要预留至少120mm的轴向安装空间，径向固定位置建议选在针筒中部的金属加固环位置，避免夹持力过大造成玻璃针筒碎裂。

　　从功能特性上看，这款注射器的容量刻度直接蚀刻在玻璃针筒表面，不会因为长期接触有机溶剂出现刻度脱落的问题，推杆的行程做了硬限位设计，当推杆推到零位时会被针筒尾部的金属限位件挡住，避免推杆被意外顶出造成密封件脱落。和普通的微量进样针相比，带鲁尔锁的设计可以灵活更换不同规格的针头，或者连接不同内径的微流管路，适用场景比固定式针头的进样针更广，比如在做粘稠样本转移的时候，可以更换大口径的针头，在做色谱进样的时候可以更换专用的锥形进样针头，不需要更换整支注射器，降低实验耗材成本。

　　设计过程中也做了很多细节的可靠性优化，比如针筒尾部的金属固定件和玻璃针筒之间采用了耐高温的环氧树脂粘接，能够承受121摄氏度的高温高压灭菌，满足生物实验里的无菌操作要求；推杆尾部的推片做了滚花处理，手动操作的时候不容易打滑，自动化设备夹持的时候也能提供足够的摩擦力，不会出现推杆和驱动机构滑脱的问题。在实际建模的时候，所有配合面的公差都按照精密机械的配合要求做了设定，密封环的槽位尺寸考虑了PTFE材料的冷流特性，预留了合适的压缩量，既保证密封效果，又不会因为压缩量过大造成推杆滑动阻力过大，影响手动操作的手感或者自动化设备的负载。

　　很多结构设计人员在做微量流体设备选型的时候，容易忽略注射器本身的结构精度对整个系统的影响，比如如果推杆的直线度不够，往复运动的时候会出现偏磨，用不了几次就会出现渗漏；如果鲁尔锁接口的锥度不对，和标准配件连接的时候会出现死体积过大的问题，影响取样精度。这款100uL气密注射器的结构设计，从材料选型、配合公差、接口标准到安装边界都做了全流程的工程化考量，不管是作为实验室手动操作的耗材，还是作为自动化分析设备的配套部件，都能满足长期稳定使用的要求，建模的时候所有特征都按照实际加工的工艺要求做了还原，没有出现无法加工的倒扣或者不合理的壁厚，拿到模型之后可以直接用于设备的装配干涉检查，也可以作为同类微量移液产品设计的参考结构。
