气缸压铸成型CAE填充仿真分析模型

　　在压铸件开发流程中，提前通过仿真预判填充缺陷是缩短试模周期、降低铸件报废率的核心环节，这套针对气缸类压铸件的填充分析模型，正是面向中小排量通用动力气缸压铸工序搭建的仿真载体，可直接复用到同结构腔体类压铸件的前期方案验证环节。从实际生产场景来看，这类带侧置凸台、周向多安装柱的气缸铸件，壁厚差跨度较大，腔体主壁厚度在4-6mm区间，侧置的安装凸台局部厚度可达12mm，周向伸出的四根定位柱直径仅3mm，壁厚差带来的金属液流速差、温度梯度差，是实际生产中最容易出现冷隔、卷气、缩孔缺陷的位置，以往没有仿真支撑的阶段，这类结构往往需要3-5轮试模调整浇口位置、压射速度参数，才能勉强达到成品率要求。

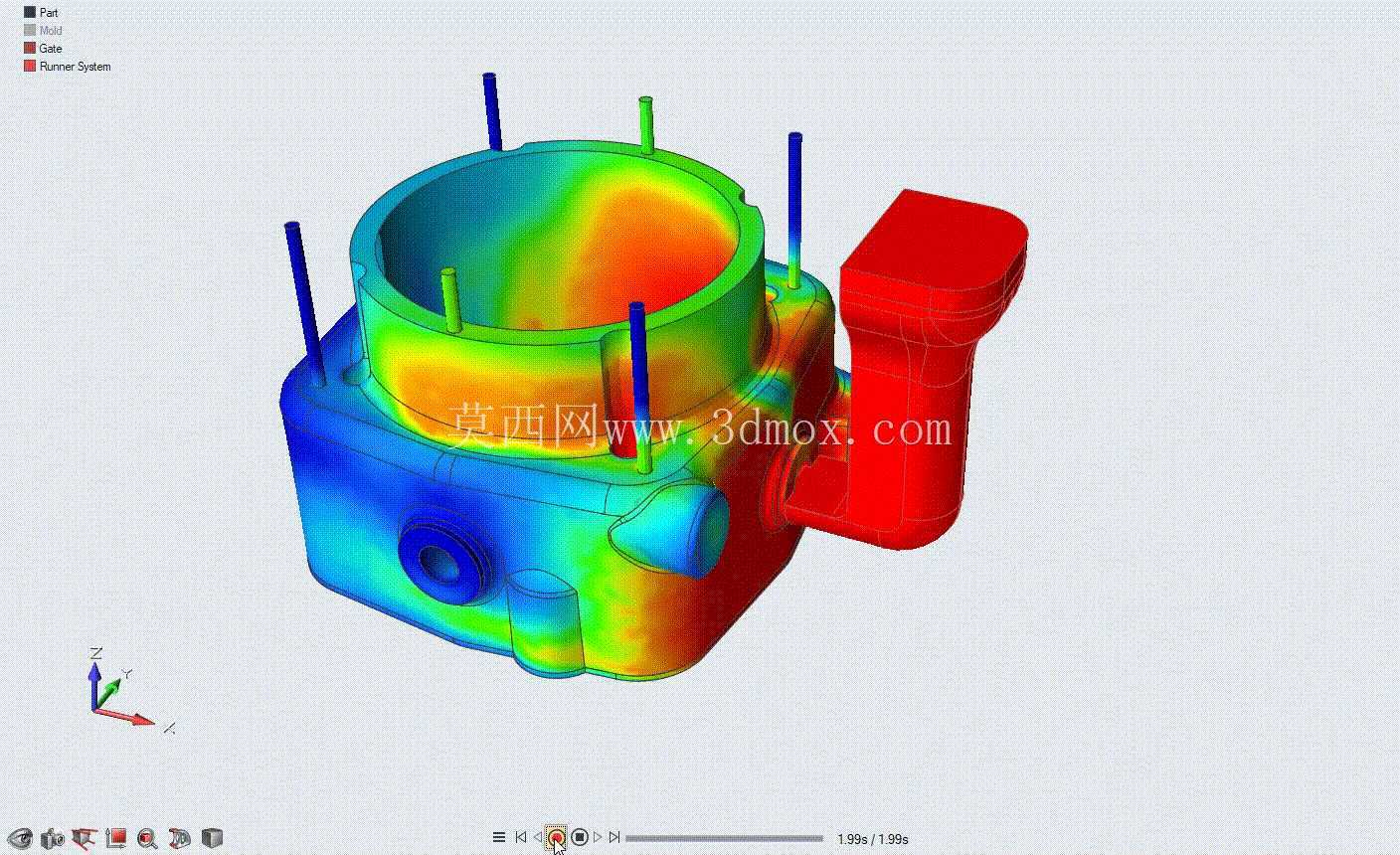

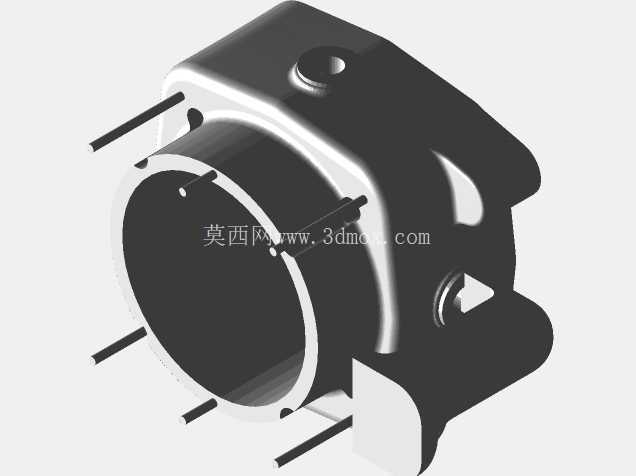

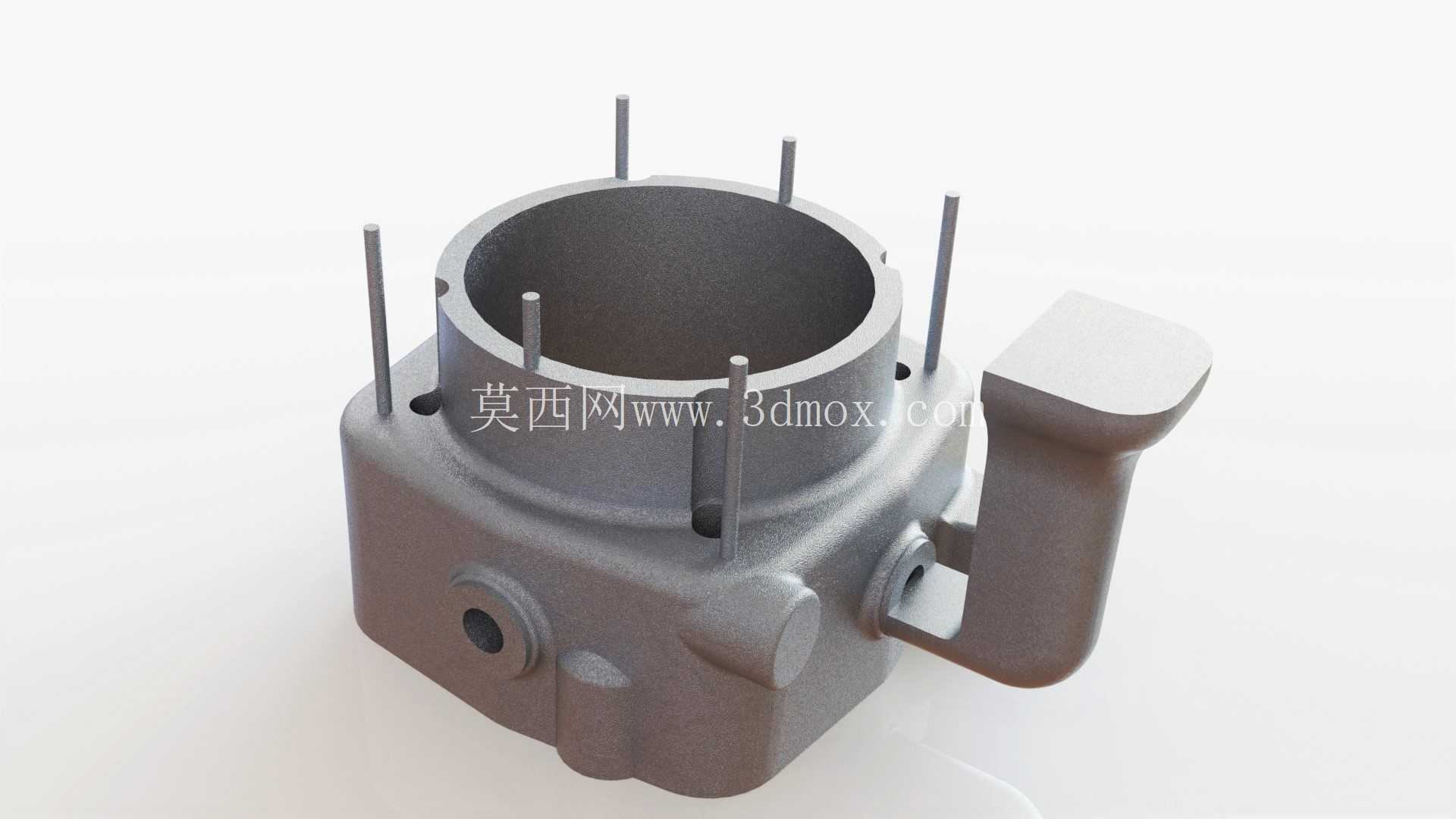

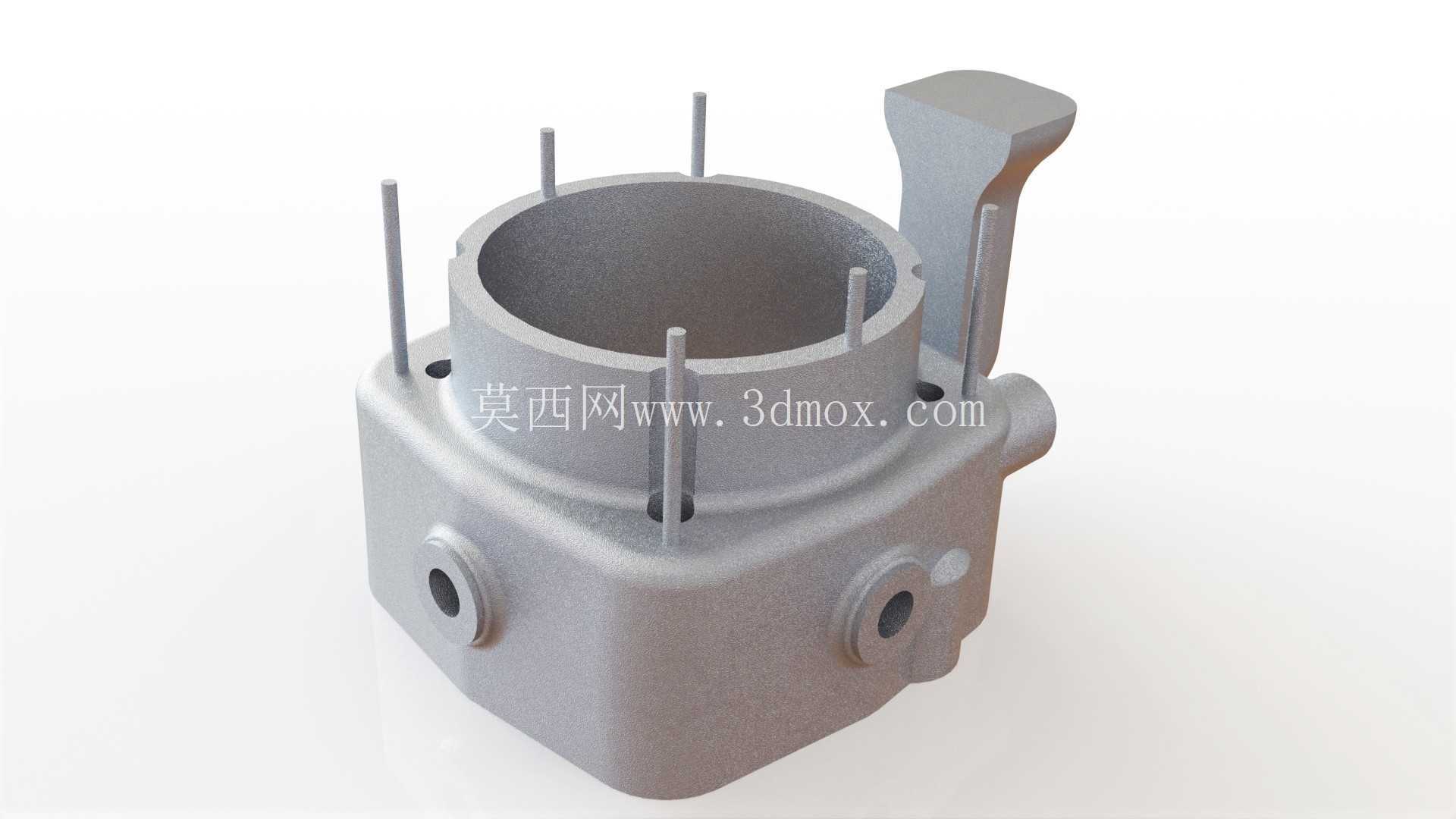

　　这套模型在搭建时，首先还原了压铸件的完整外形边界：主体为上端开口的圆筒形腔体，腔体外侧周向均匀分布四根用于后续缸盖装配定位的柱状结构，侧方延伸出的凸台结构用于安装油路连接件，底部预留的通孔用于安装曲轴侧密封组件，所有结构的圆角、拔模斜度都完全按照压铸工艺要求做了预处理，避免仿真过程中出现网格畸变影响计算精度。仿真计算过程中，模型按照实际压铸的金属液填充路径做了流场耦合设置，从图中的云图分布可以直观看到不同区域的填充时序：靠近浇口位置的底部区域最先完成充型，金属液沿着腔体壁面向上爬升的过程中，在壁厚较大的侧凸台位置会出现短暂的液流汇聚，而周向的细定位柱由于流道狭窄，金属液填充速度会明显滞后，这也是实际生产中定位柱容易出现浇不足缺陷的核心原因。

　　在设计思路上，这套模型没有刻意简化工艺结构，而是完整保留了压室、浇道、溢流槽的完整流道系统，能够真实模拟压射过程中金属液从压室进入型腔的完整流动过程，工程师可以直接基于这套模型调整压射速度曲线、浇口截面尺寸、溢流槽位置，通过多组计算结果对比，找到最优的工艺参数组合。从安装边界来看，模型中所有装配定位结构的尺寸都严格匹配后续机加工的装夹基准，四根定位柱的位置度公差、侧凸台的安装面平面度要求，都在仿真模型中做了对应标注，确保仿真优化后的工艺方案，能够直接对接后续的机加工工序，不会出现铸件成型后定位基准偏移导致的加工余量不足问题。

　　不同于常规的几何建模，这套CAE分析模型的网格划分做了局部加密处理，在壁厚变化剧烈的区域、液流交汇的区域网格尺寸控制在0.5mm以内，保证流场计算的精度能够捕捉到微小的卷气、冷隔缺陷，而在壁厚均匀的腔体主壁区域，网格尺寸适当放大，在保证计算精度的前提下缩短计算周期。实际应用中，工程师可以基于这套模型的仿真结果，针对性调整压铸过程的快压射启动位置、压射比压参数，在金属液填充到细定位柱位置时适当提升压射速度，避免液流前端温度下降过快导致冷隔，在侧凸台位置对应增设溢流槽，将液流前沿的冷污金属导入溢流槽，避免铸件内部出现夹渣缺陷。对于同类型的腔体压铸件开发，这套模型的分析逻辑也可以直接复用，只需要替换对应铸件的几何结构，调整对应的材料参数、工艺参数，就可以快速完成新零件的压铸工艺仿真验证，大幅减少前期试模的材料损耗与时间成本。
