重力铸造工艺用气缸盖结构三维数模

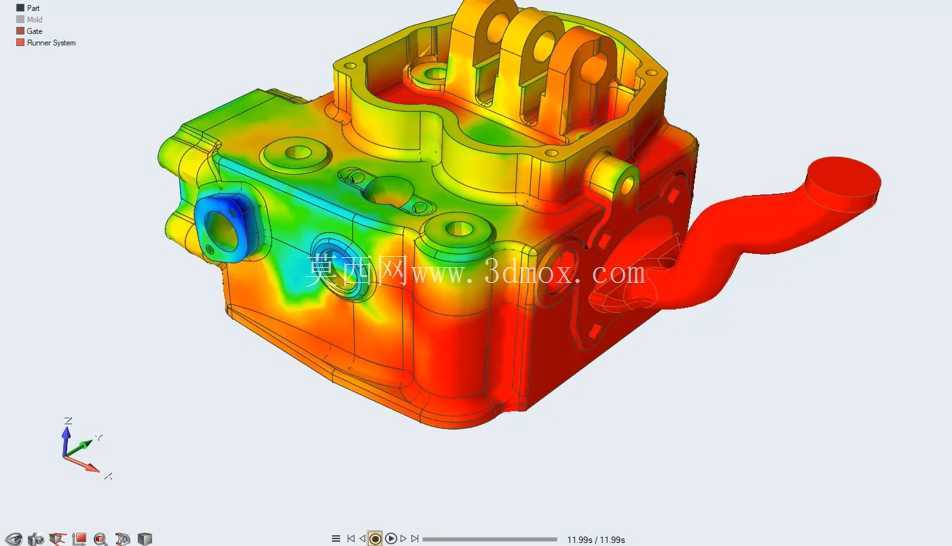

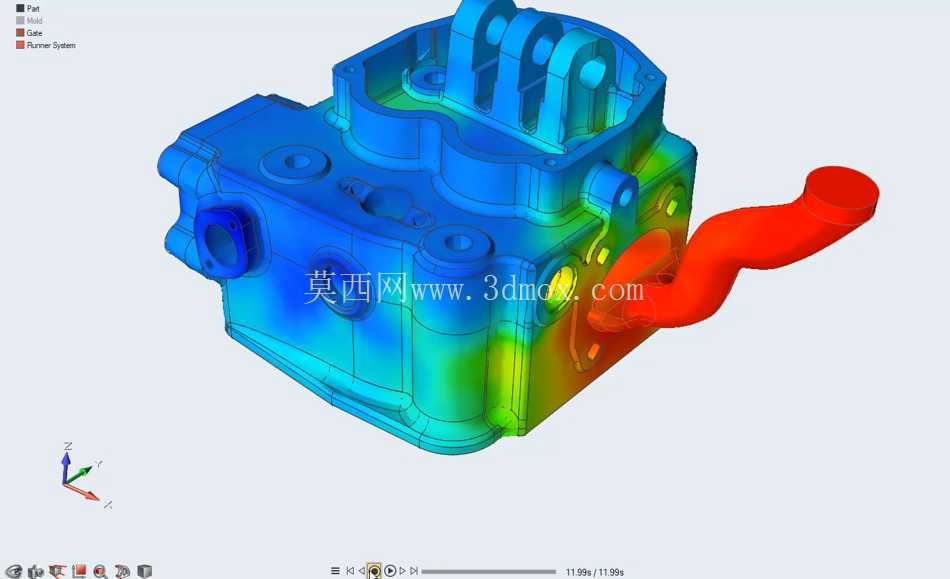

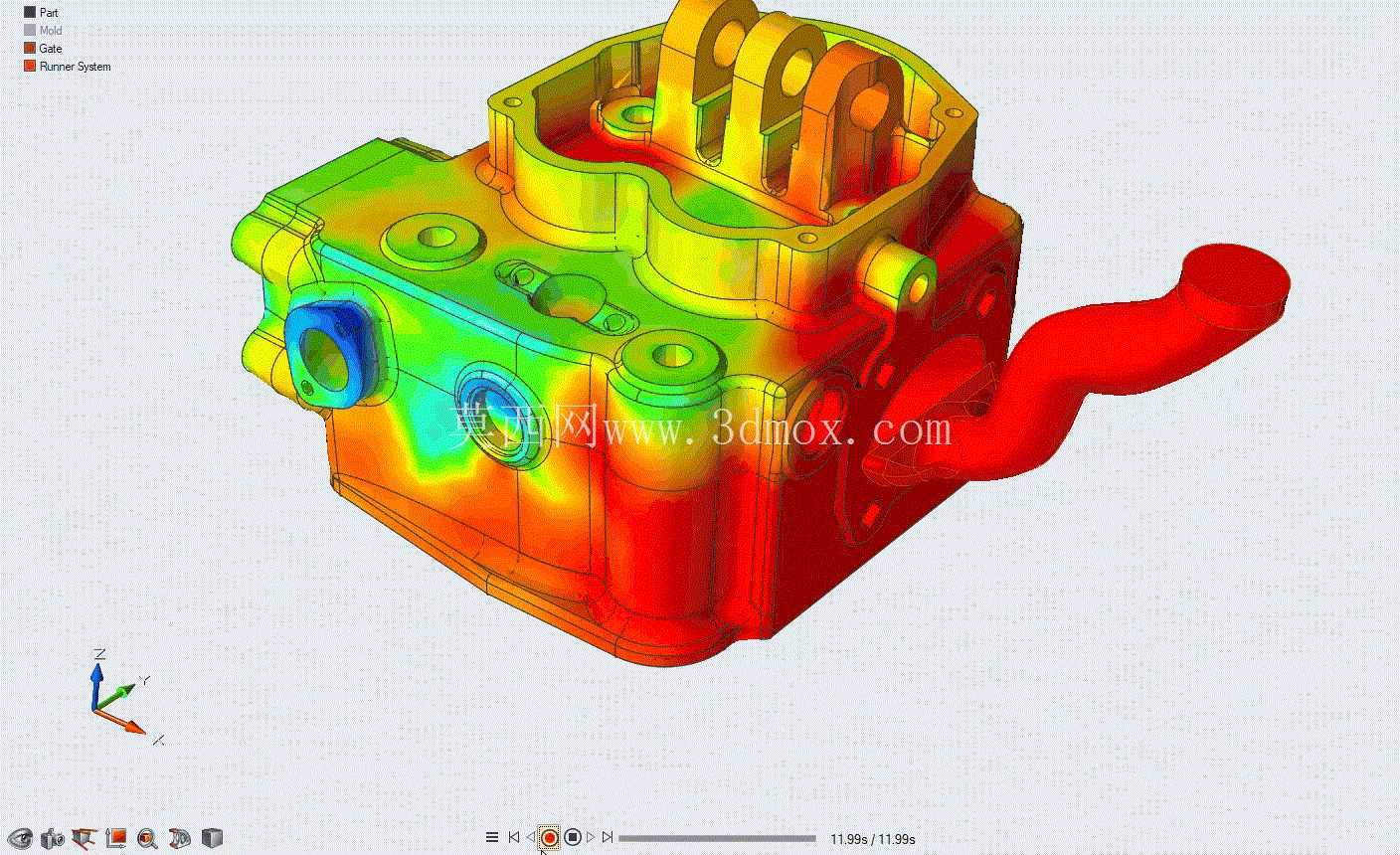

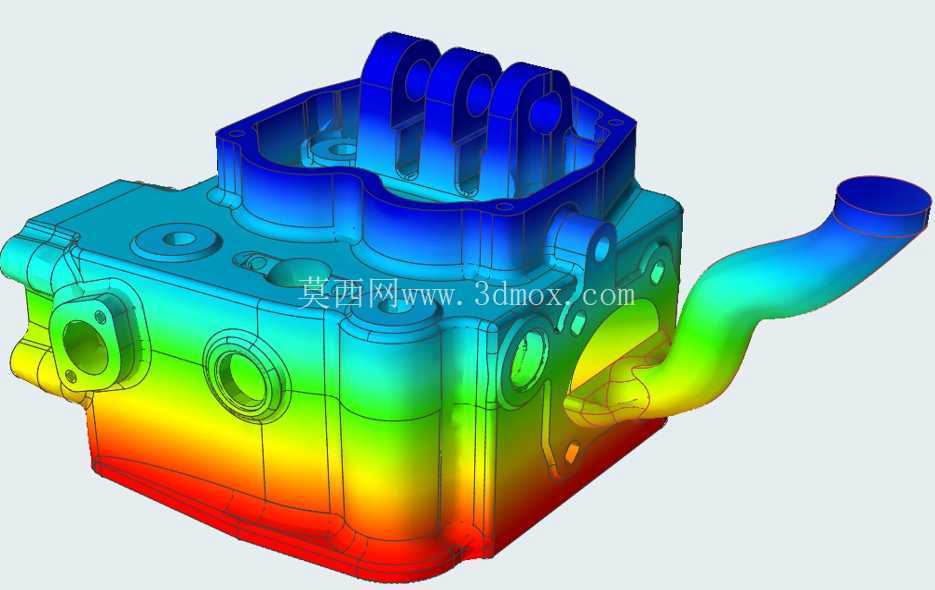

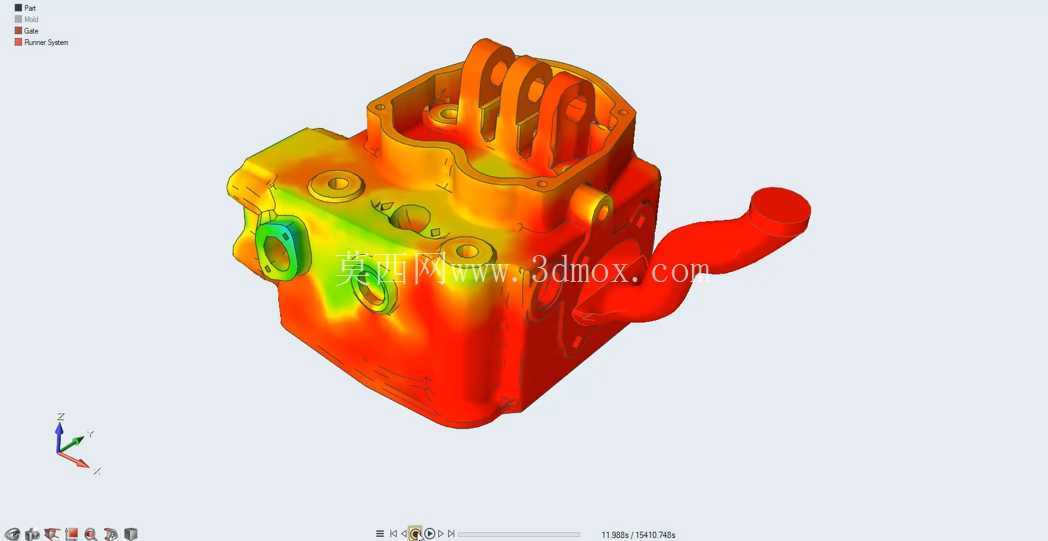

　　从实际应用场景来看，这类气缸盖毛坯主要配套通用小型汽油机、单缸柴油机使用，覆盖农用机械、小型工程机械、园林动力设备的动力单元配套需求，这类动力设备的运行工况普遍存在负载波动大、持续运行时间长的特点，因此气缸盖的铸件内部致密度、壁厚过渡合理性，直接影响燃烧室的密封性能与散热效率。从结构功能特性来看，该气缸盖集成了燃烧室顶面、进排气道安装位、冷却水道空腔、气门摇臂安装支座、侧置管路接口等多个功能区域，数模中呈现的彩色云图分布，实际对应铸造过程中的温度场梯度变化，红色区域为金属液最后充型、冷却速度最慢的厚大部位，也就是铸造工艺中需要重点设置补缩通道、放置冷铁的位置，这类位置如果在铸模设计阶段没有做好补缩规划，后续铸件极易出现缩松、缩孔缺陷，装机后在高温高压燃气的持续冲击下，很容易出现缸盖开裂、冷却水渗漏的故障。在中小排量内燃机的零部件生产环节，重力铸造工艺始终是铝合金气缸盖量产的主流成型方案之一，这类工艺适配铝合金熔体流动性较好的特性，依靠金属液自身重力填充铸模型腔，成型后的铸件内部气孔率控制、壁厚均匀度表现，都直接决定后续机加工环节的成品率与最终装机后的运行可靠性。本次呈现的气缸盖结构数模，完整还原了重力铸造工艺下的铸件毛坯形态，数模中保留的铸造工艺特征，能够为铸模设计、浇道排布、冷铁位置设置提供直接的结构参考。

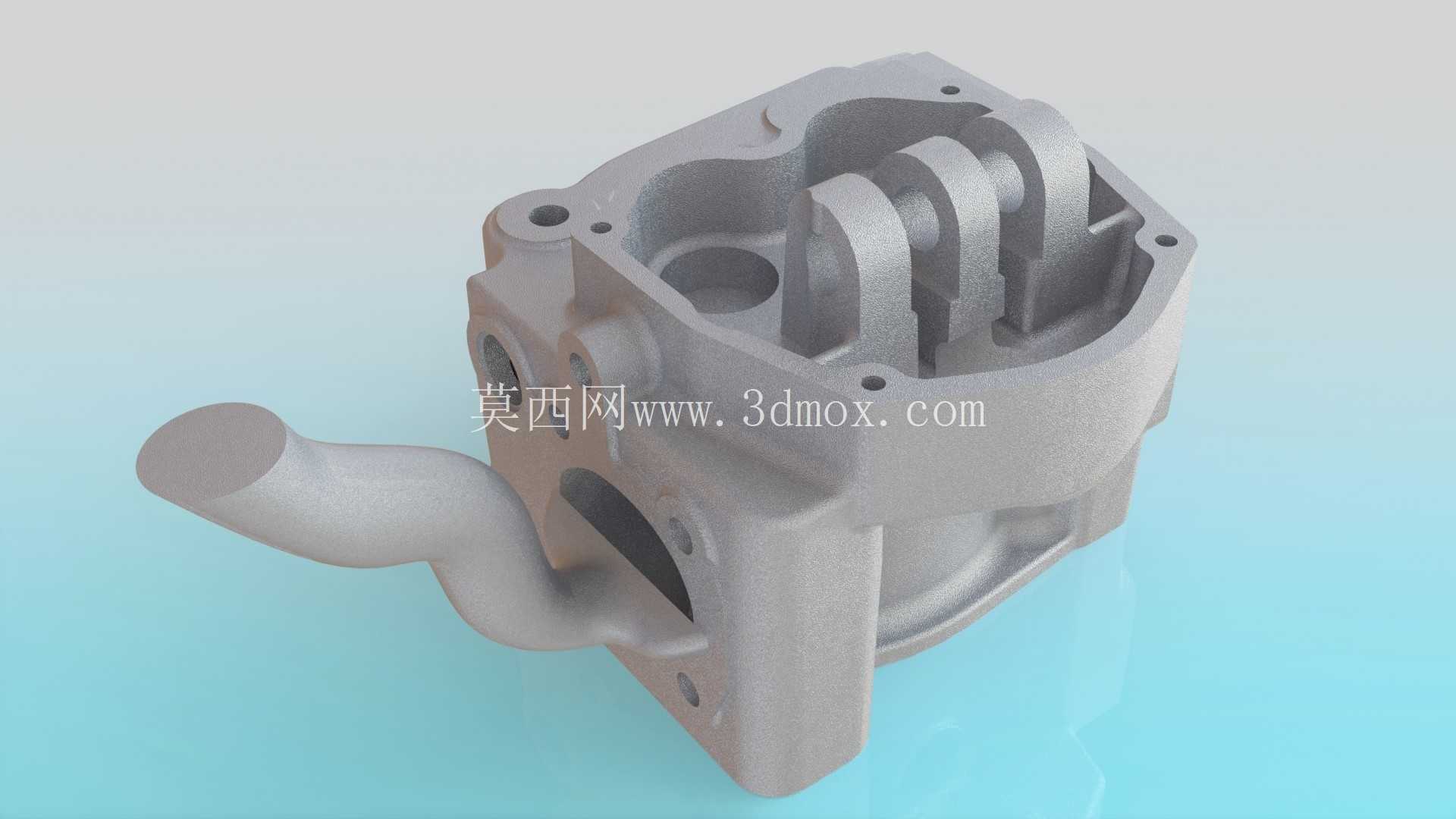

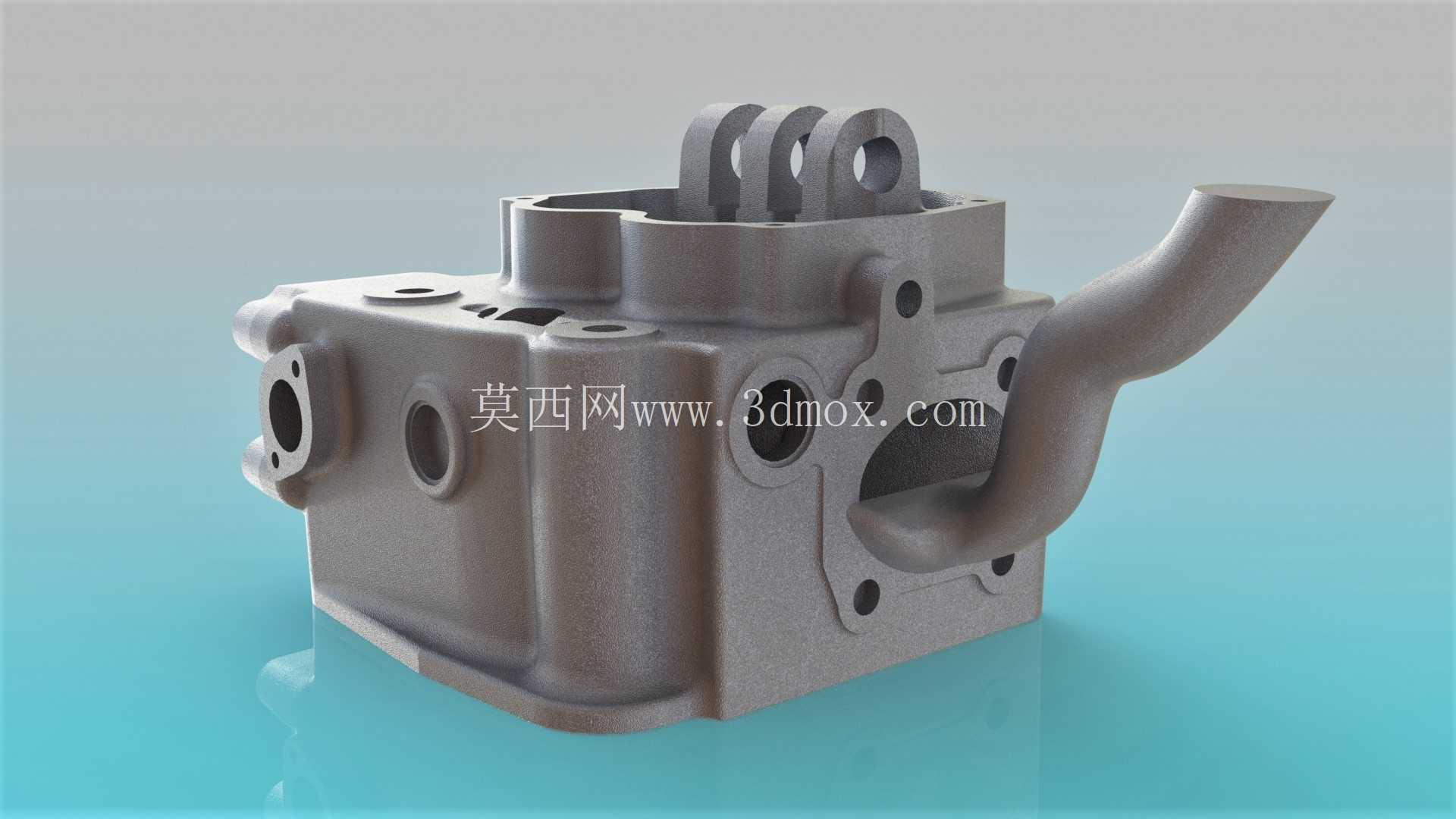

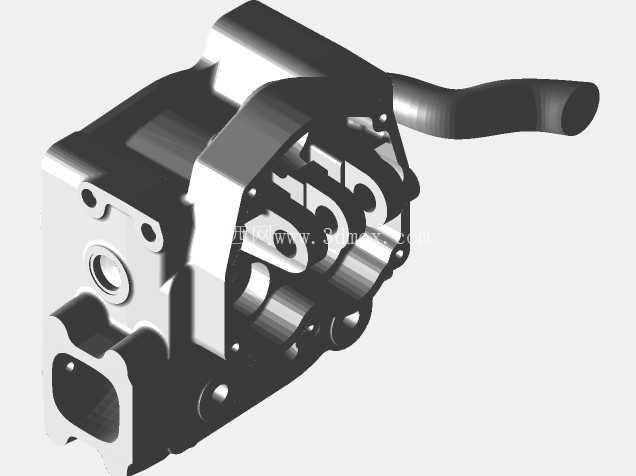

　　从设计思路层面拆解，该铸件的外形轮廓充分考虑了重力铸造的拔模斜度要求，所有侧壁的拔模角度控制在1.5°-3°之间，既保证金属液充型时的流动顺畅性，也能减少起模时的铸件拉伤；壁厚过渡位置全部采用圆角衔接，避免直角位置产生的应力集中，同时也能防止金属液充型时在直角位置产生卷气、夹渣缺陷。数模中侧置的突出管状结构为排气道的延伸段，该部位的壁厚均匀控制在4.5mm，既保证排气过程中的热量传导效率，也避免壁厚差过大导致的铸造冷隔缺陷；顶部的三个并排凸台结构为气门摇臂的安装基准面，该部位在铸造后需要进行精加工，因此毛坯面预留了1.2mm的机加工余量，余量过大会增加机加工工时，余量过小则可能因为铸造尺寸偏差导致加工后出现黑皮，无法满足装配基准的平面度要求。

　　从安装边界尺寸来看，该气缸盖的主体轮廓尺寸适配缸径70-80mm的单缸内燃机，底面与缸体贴合的密封面平面度在铸造毛坯阶段控制在0.8mm以内，后续精加工后达到0.05mm的平面度要求，保证缸垫压紧后的密封可靠性；侧面的管路接口中心距偏差控制在±0.3mm范围内，避免后续外接水管、油管时出现装配干涉。冷却水道的空腔结构在铸造成型时采用砂芯成型，砂芯的定位结构在数模中对应的侧壁小凸台位置，这类凸台在铸件清理时需要打磨去除，打磨后的平面度不影响后续整机的外观与装配即可。

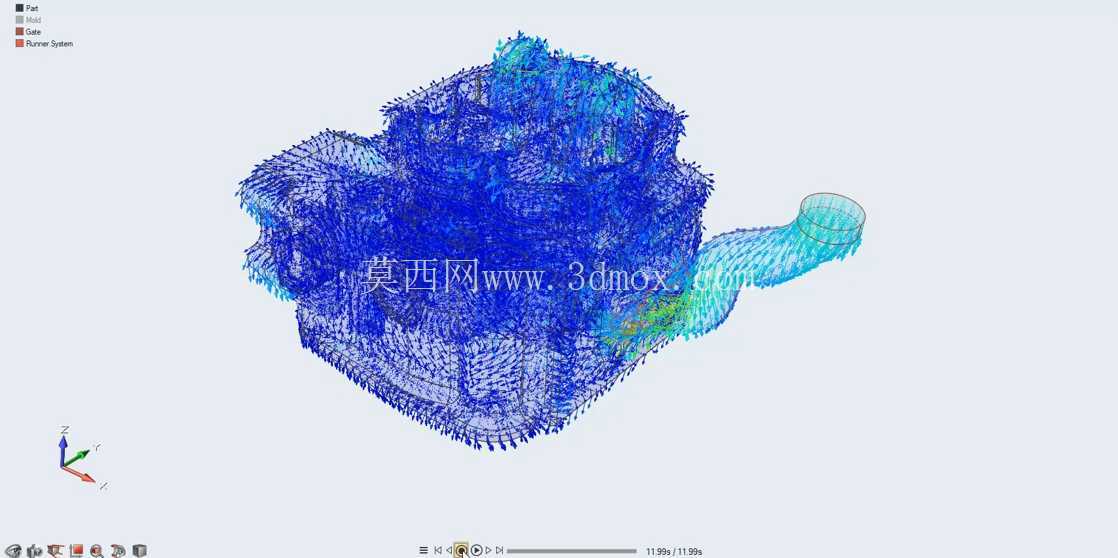

　　在铸模设计阶段，该气缸盖的浇口位置设置在铸件侧面的厚大部位，也就是数模中红色区域对应的侧方位置，金属液从浇口进入型腔后，顺着壁厚均匀的通道逐步填充到顶部的摇臂安装凸台、另一侧的管路接口位置，最后在顶部的薄边位置完成充型，这样的充型顺序能够保证金属液平稳流动，避免卷气产生的气孔缺陷；冒口设置在顶部三个摇臂凸台的上方，对厚大部位进行持续补缩，保证铸件冷却过程中的金属液补给，减少缩松缺陷的产生。对于结构设计从业者来说，这类数模能够直观展示重力铸造铸件的工艺特征与功能结构的融合逻辑，理解铸造工艺约束如何体现在零部件的结构设计中，避免设计出无法通过常规铸造工艺成型的结构，减少后续工艺评审阶段的结构修改工作量；对于铸模设计人员来说，数模中呈现的温度场分布能够直接辅助判断浇道、冒口、冷铁的设置位置，缩短铸模设计的前期分析周期，提升试模阶段的一次合格率。
