钢结构桁架受力承载框架结构设计

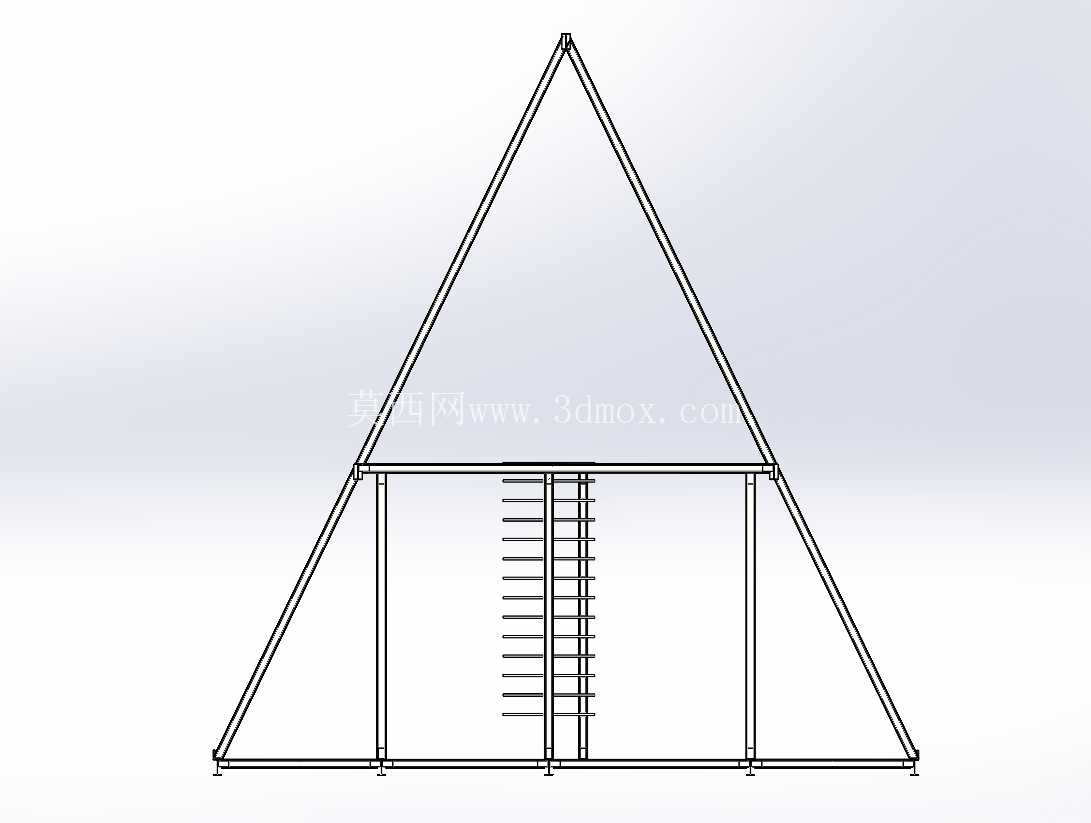

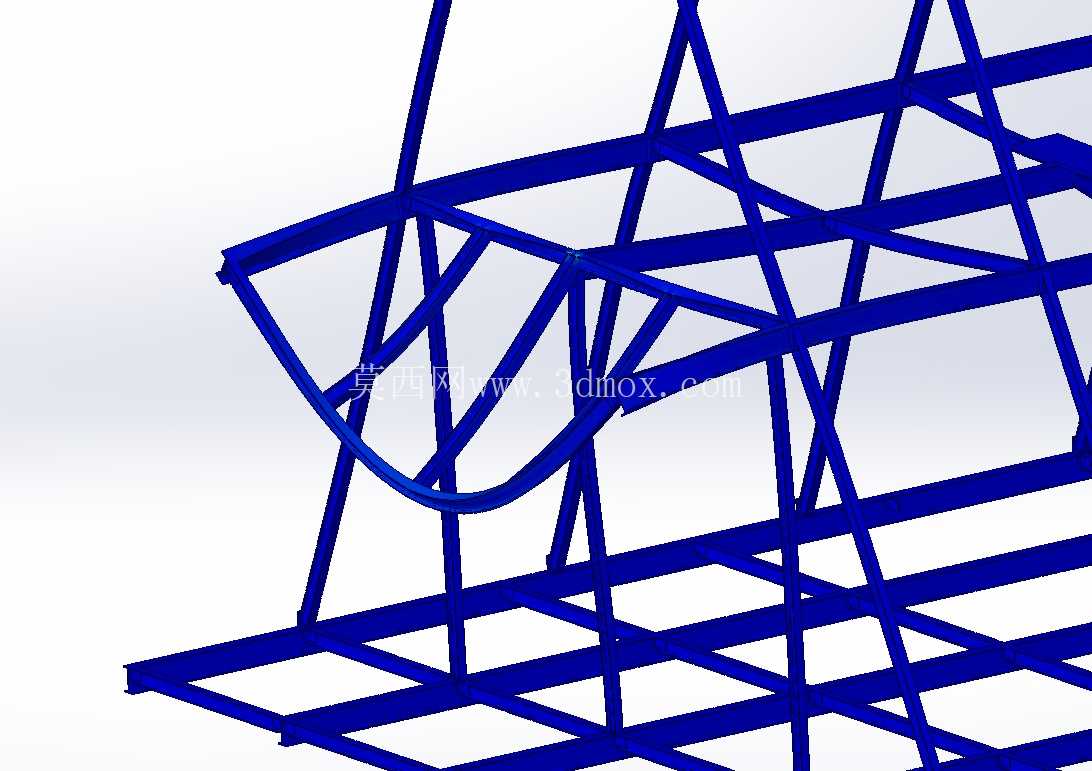

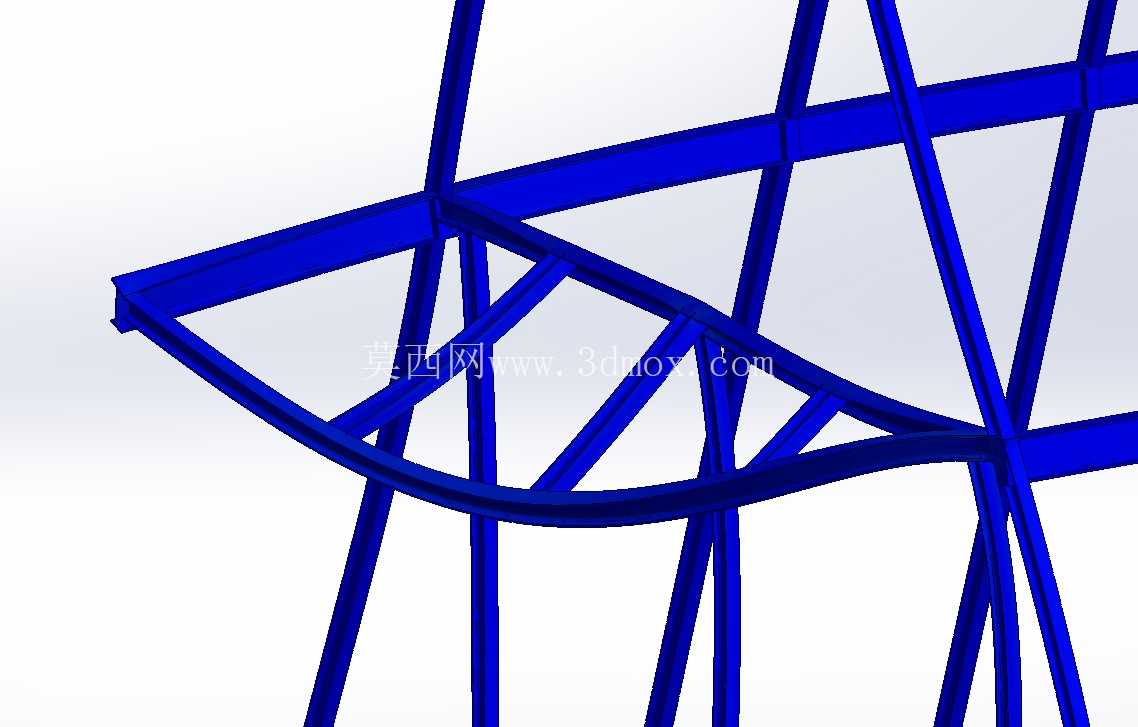

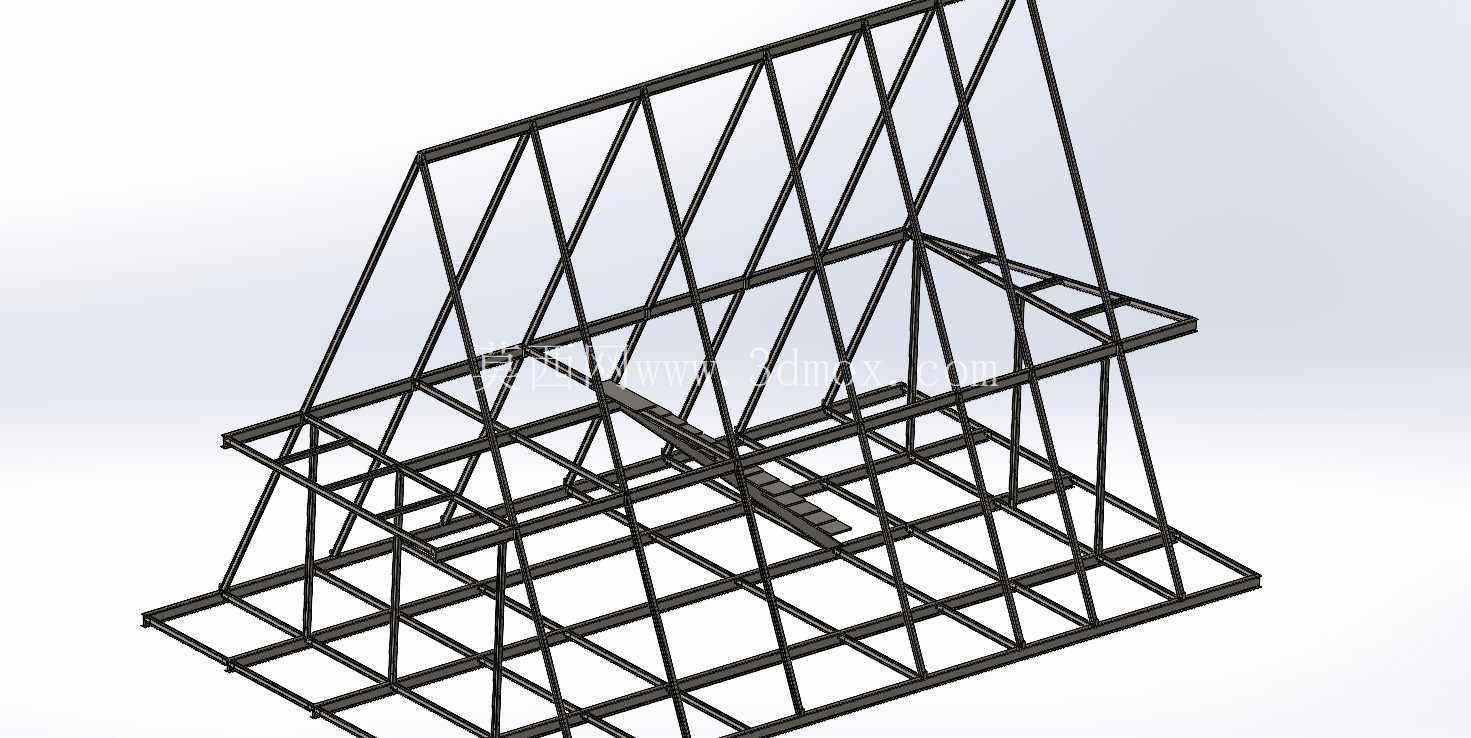

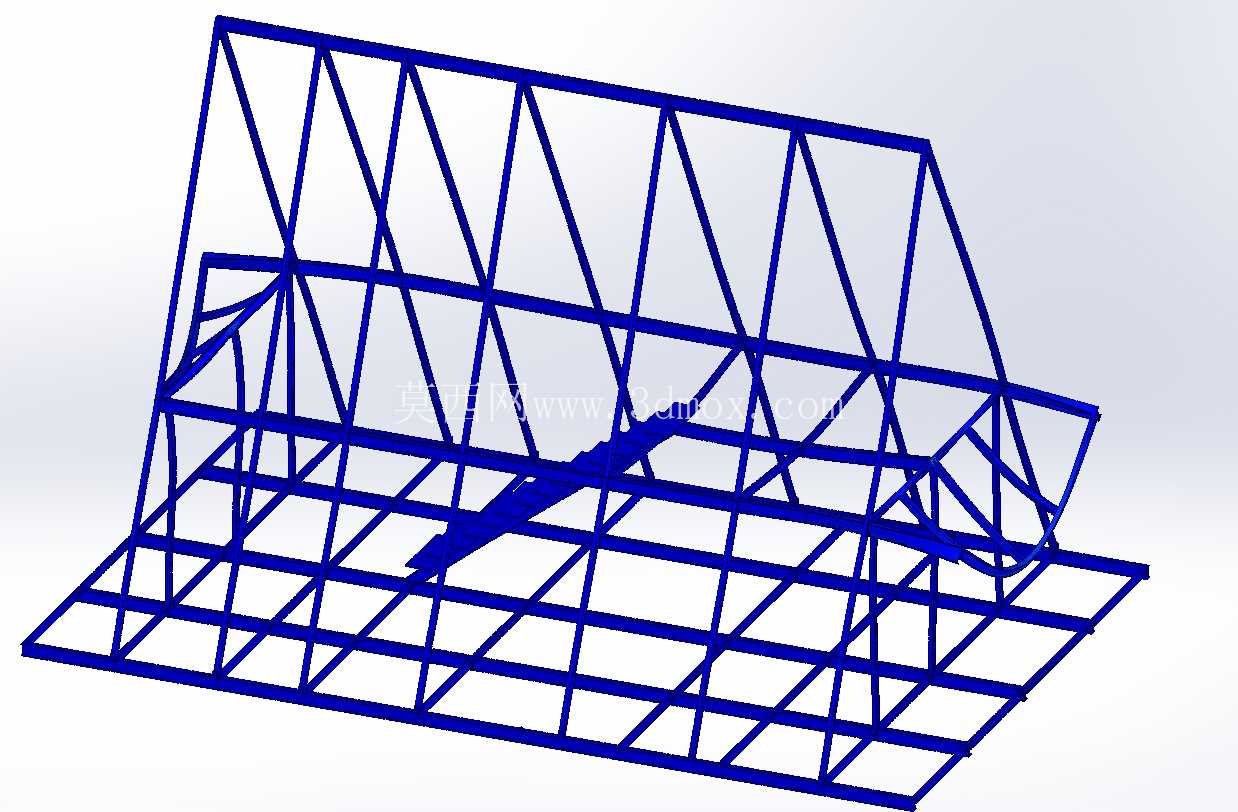

这套钢结构桁架框架，主要面向工业厂区内的重载物料临时承载、轻型设备检修操作平台搭建、户外管廊辅助支撑这类场景做结构适配，日常工况下需要承受均布静载、局部集中载荷以及偶尔的侧向风载扰动，结构设计阶段就把不同工况下的受力冗余做了充分预留。从整体构型来看，框架采用空间三角桁架的排布逻辑，主受力弦杆沿纵向通长布置，斜向腹杆按照受力传导路径做交叉排布，避免局部杆件出现应力集中的问题，底部的网格状承托面采用等间距横杆排布，既可以分散上部传递下来的竖向载荷，也能给上部铺设的面板、安装的设备提供均匀的支撑点位，不会出现局部悬空导致的形变超限。

设计过程中优先考虑了现场安装的便捷性，所有杆件的连接节点都做了标准化的接口预留，现场不需要做二次裁切加工，按照装配定位标识就可以完成快速拼接，安装边界上，框架的底部支撑脚预留了与预埋基础板连接的螺栓孔位，横向和纵向的外伸尺寸都做了收边处理，不会超出预设的安装占地范围，侧向的斜撑杆件在保证结构抗侧刚度的前提下，没有向外突出过多尺寸，避免和周边的管线、设备产生安装干涉。

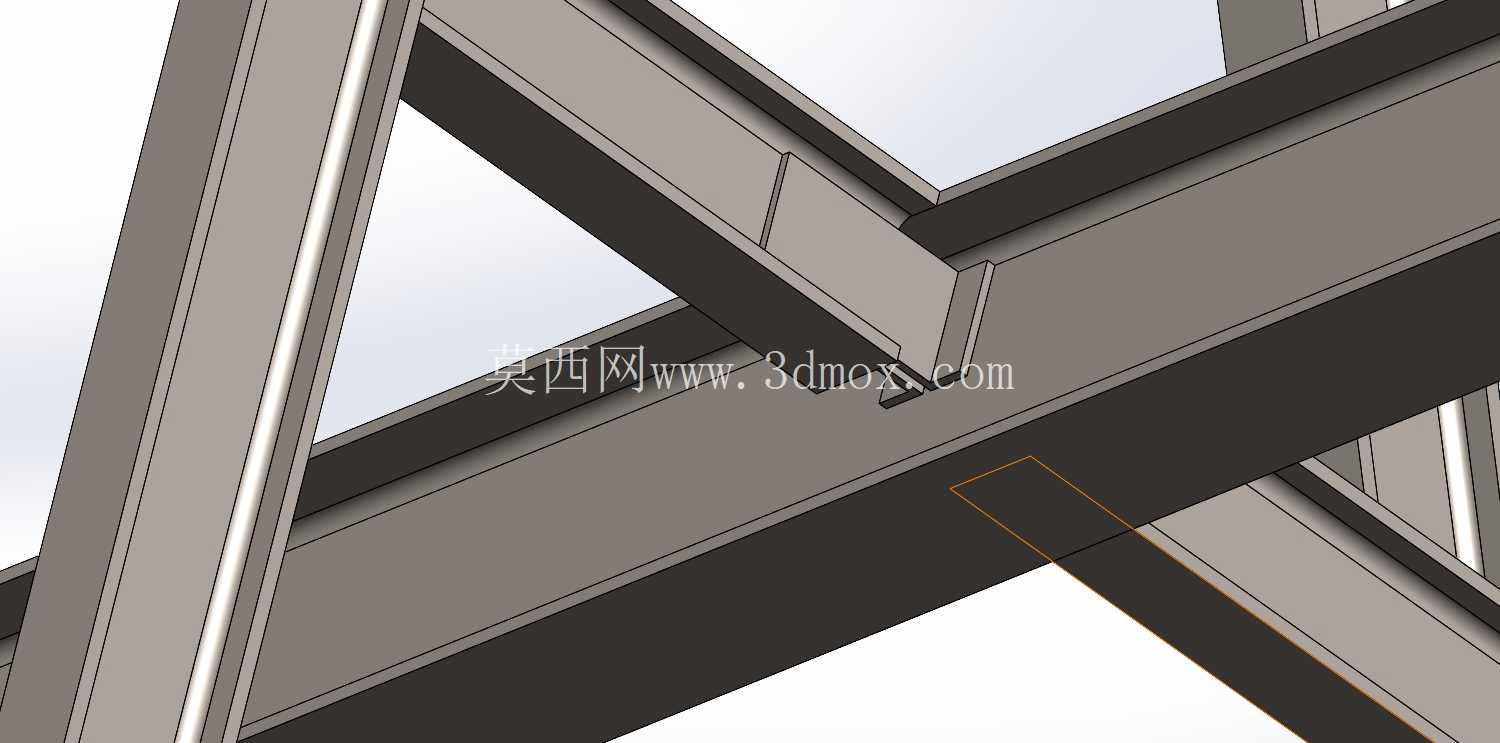

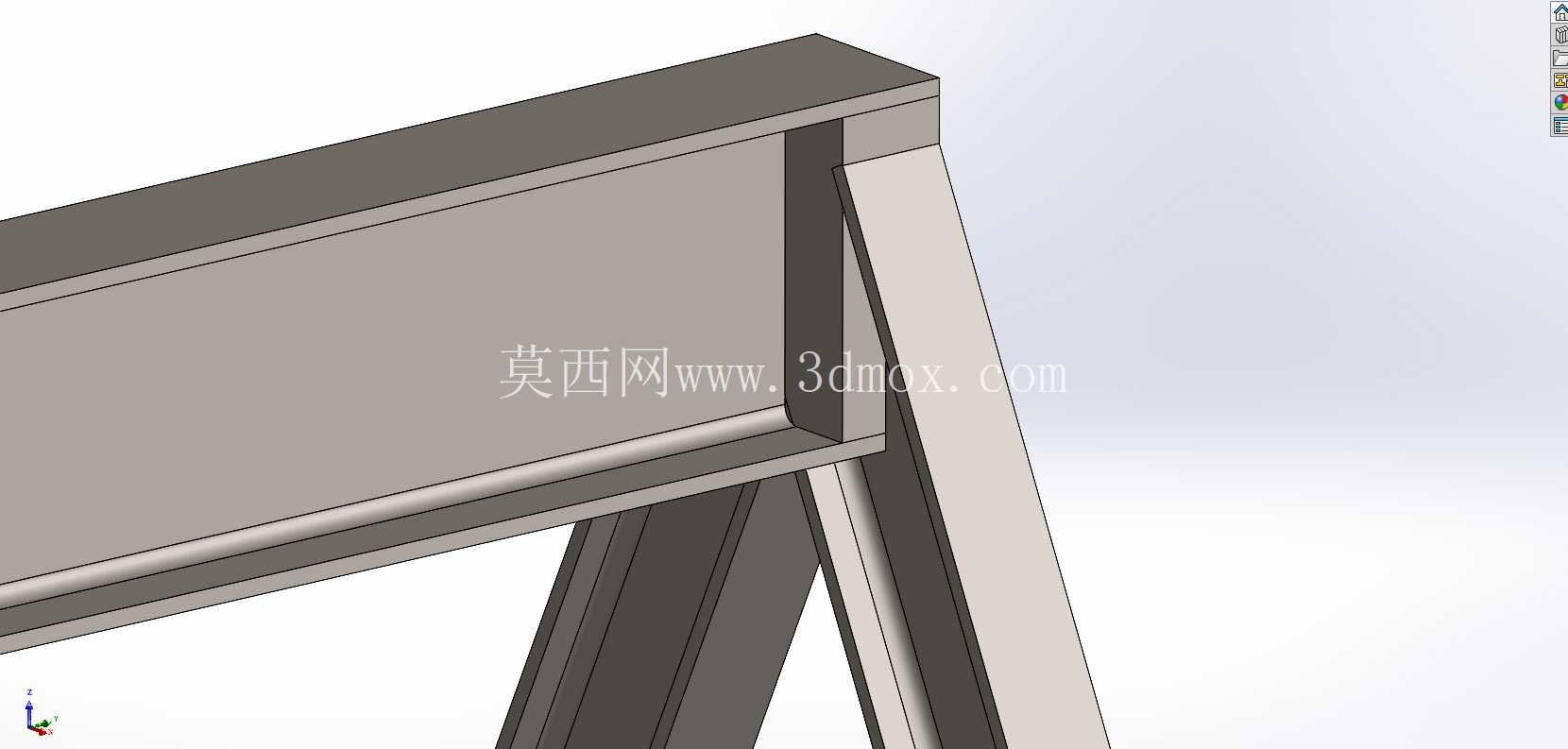

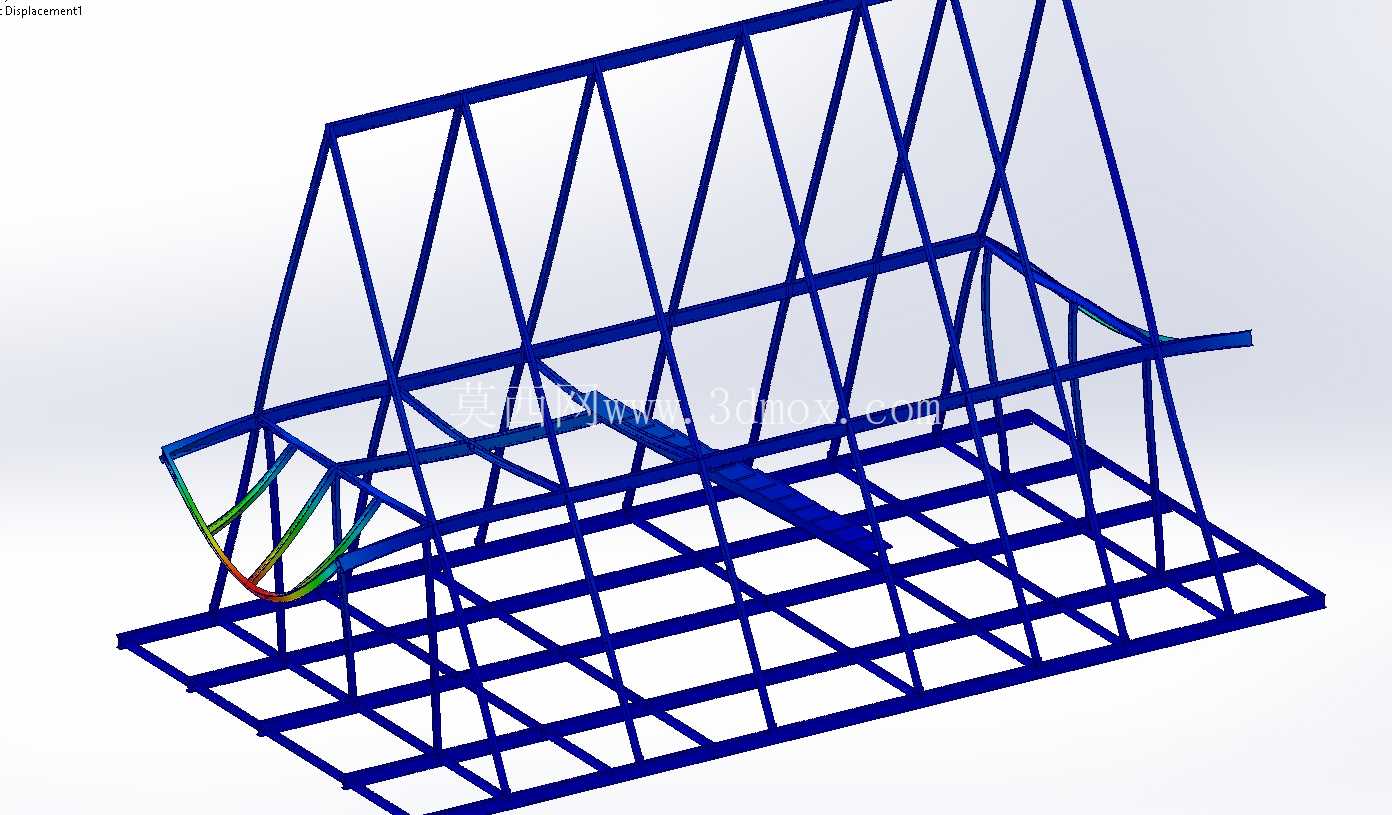

从受力特性来看，这套结构的应力传导路径非常清晰，上部承载的载荷会通过底部网格横杆均匀传递给两侧的主桁架弦杆，再通过斜腹杆逐层分解传递到底部的支撑脚，最终传导到安装基础上，应力分析结果显示，最大应力集中出现在斜腹杆与主弦杆的连接节点位置，设计时特意在这些节点处做了局部加强处理，增加了节点板的厚度，避免长期受载出现节点疲劳开裂的问题，同时所有杆件的截面选型都经过了刚度校核，在额定载荷下的最大形变量控制在规范允许的范围内，不会出现影响使用的下挠或者侧移。

实际应用中，这套结构可以根据现场的实际承载需求做模块化拓展，单段框架可以独立作为小型承载平台使用，多段框架也可以通过端部的连接法兰拼接成长条形的通廊支撑结构，适配不同跨度的使用需求，杆件全部采用标准型材加工，后期维护更换也非常方便，不需要定制特殊规格的配件，日常巡检只需要检查节点螺栓的紧固状态、杆件表面的防腐层完好度即可，维护成本相对较低。

结构的外形尺寸设计充分考虑了通用工业场景的通行与操作需求，底部的净空高度预留了足够的人员通行、管线排布空间，上部承托面的宽度可以满足常规设备摆放、人员操作的空间要求，侧向的防护桁架结构既可以作为临边防护的受力基础，也可以用来固定附属的管线、照明设施，不需要额外加装独立的支撑结构，整体结构的空间利用率较高，不会造成过多的空间浪费。在抗形变设计上，除了主桁架的三角稳定结构，还在框架的纵向间隔设置了横向联系杆，增强整体结构的空间整体性，避免单榀桁架出现侧向失稳的问题，即使在局部偏载的工况下，载荷也可以通过横向联系杆传递到相邻的桁架杆件上，不会出现单根杆件过载失效的情况。针对户外使用的场景，结构的杆件连接节点都做了防水构造设计，避免雨水积存导致的杆件内部锈蚀，延长整体结构的使用寿命，所有外露的钢材表面都做了防腐涂装处理，可以适应常规工业环境下的腐蚀防护要求，不需要频繁做表面防腐维护。
