头部构件重力铸造模具结构设计

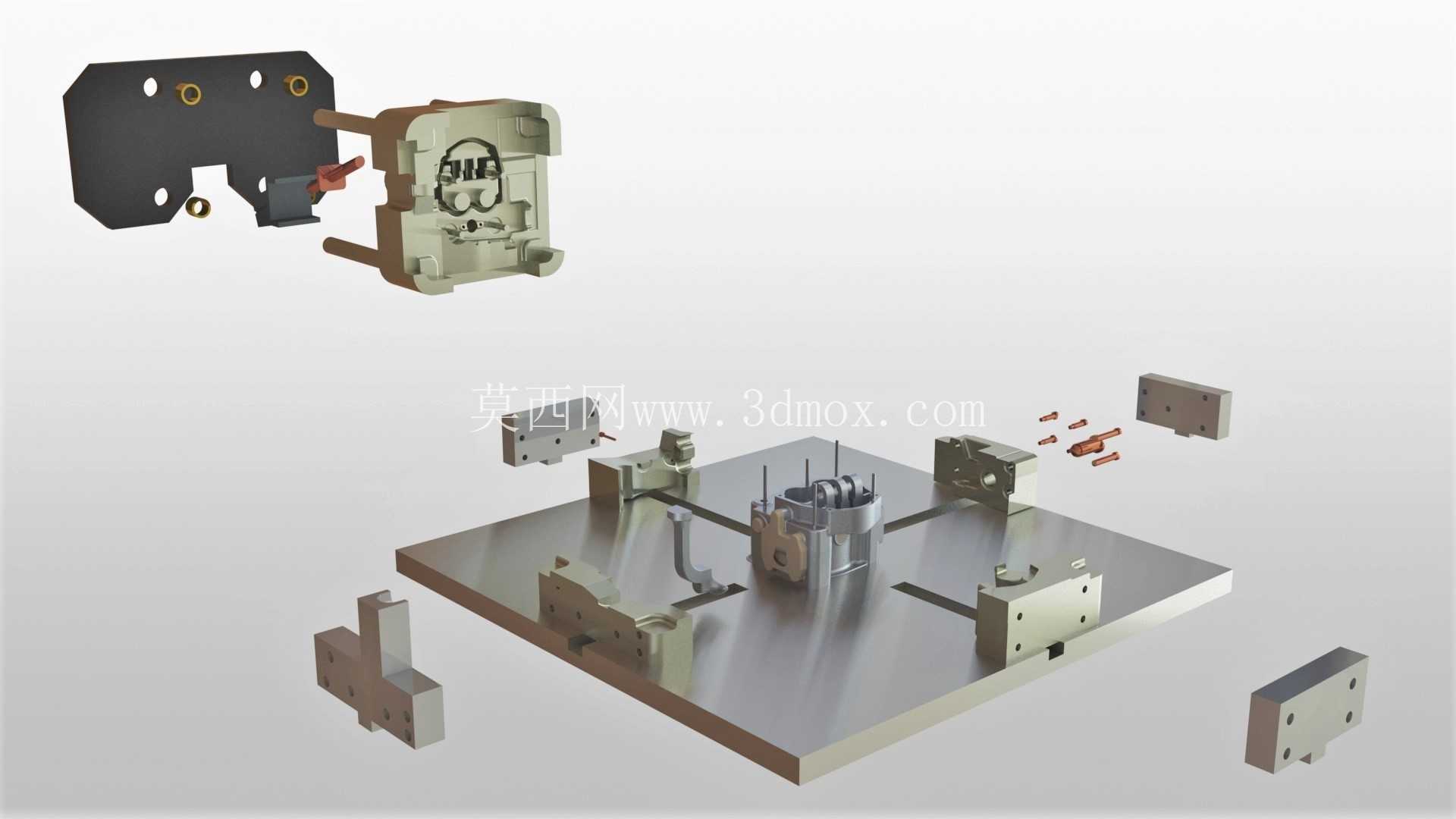

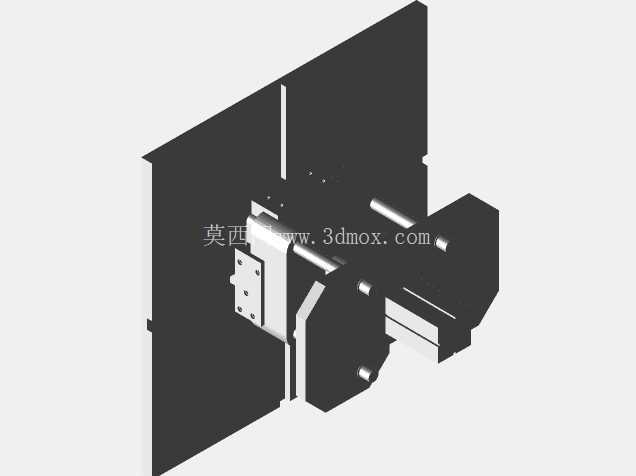

　　这套重力铸造模具针对小型头部类铸件的批量生产需求开发，适配铝合金、锌合金等低熔点有色合金的重力浇注工艺，在汽配、五金、小型机电配件的铸件生产场景中应用广泛，可直接安装在常规重力铸造工作台上使用，无需额外定制专用安装基座。从结构布局来看，模具采用模架集成式设计，下模座为整块调质45钢加工而成，平面度控制在0.02mm以内，确保合模时的贴合精度，避免跑火、飞边等铸造缺陷。整套模具的安装边界控制在长420mm、宽380mm、总开合模行程220mm的范围内，可适配多数工厂现有小型重力铸造机的工作台安装孔位，安装时仅需通过4个M16的T型螺栓即可完成固定，换装调试时间可控制在2小时以内，适合多品种小批量的柔性生产需求。

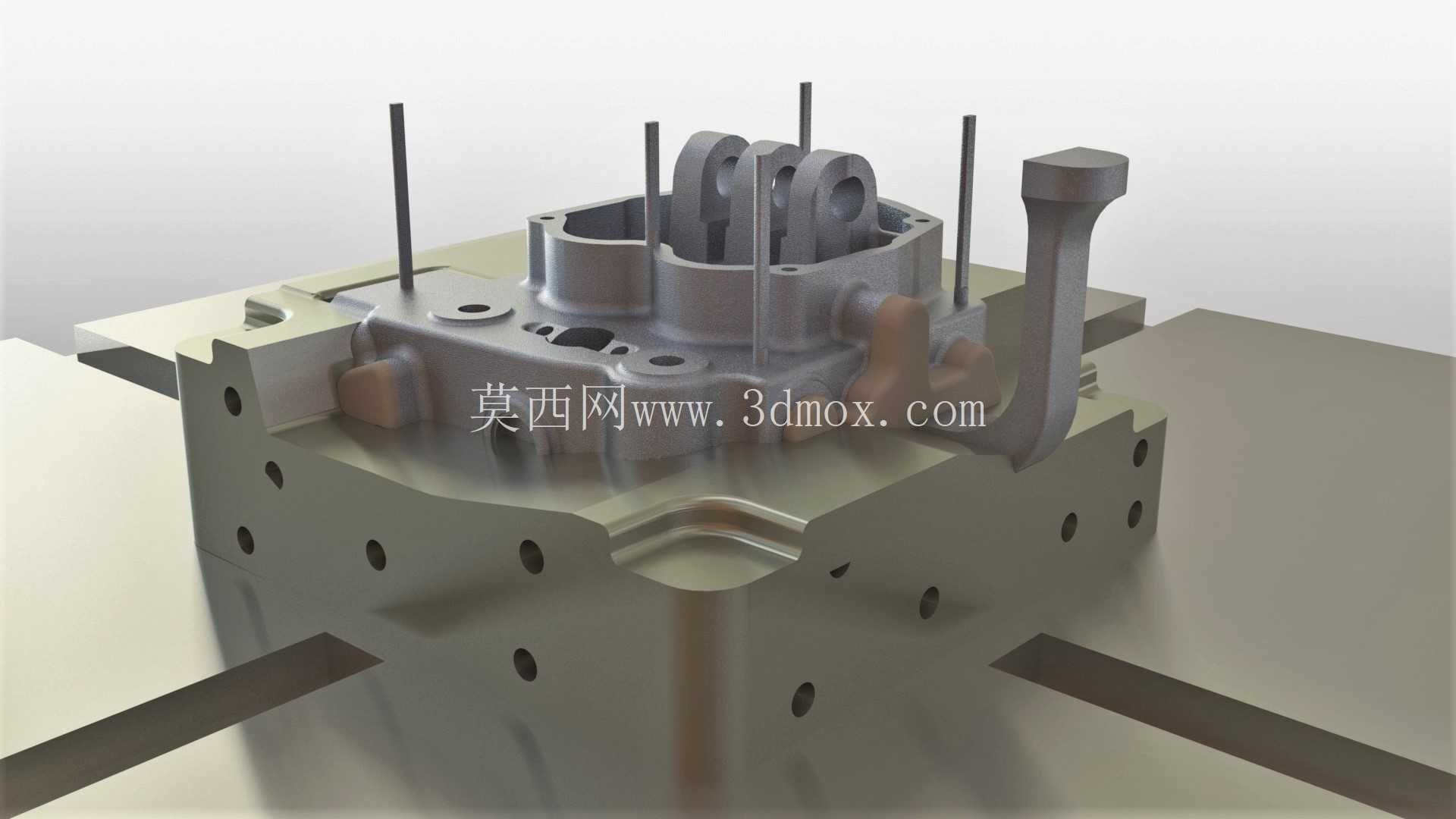

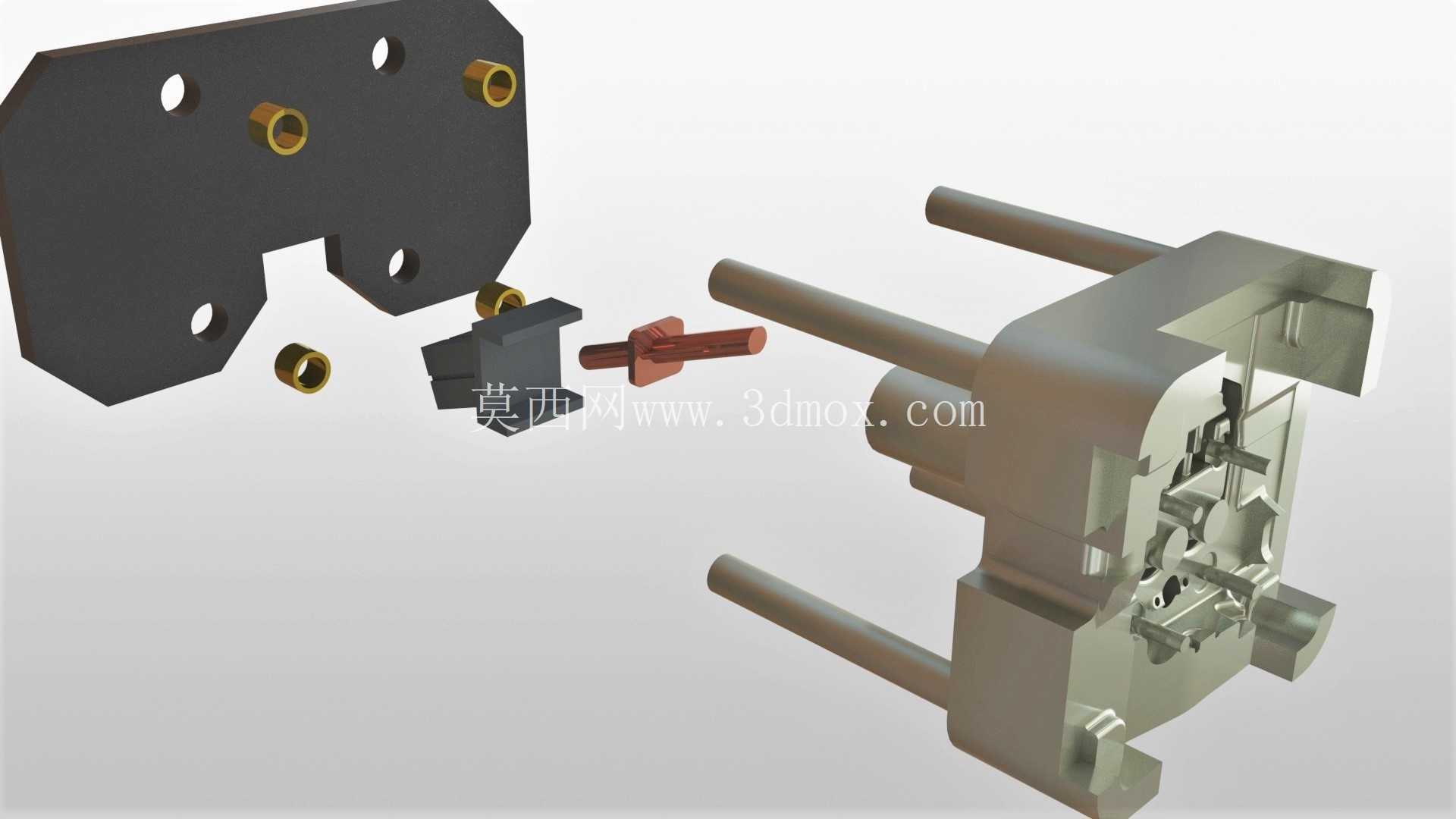

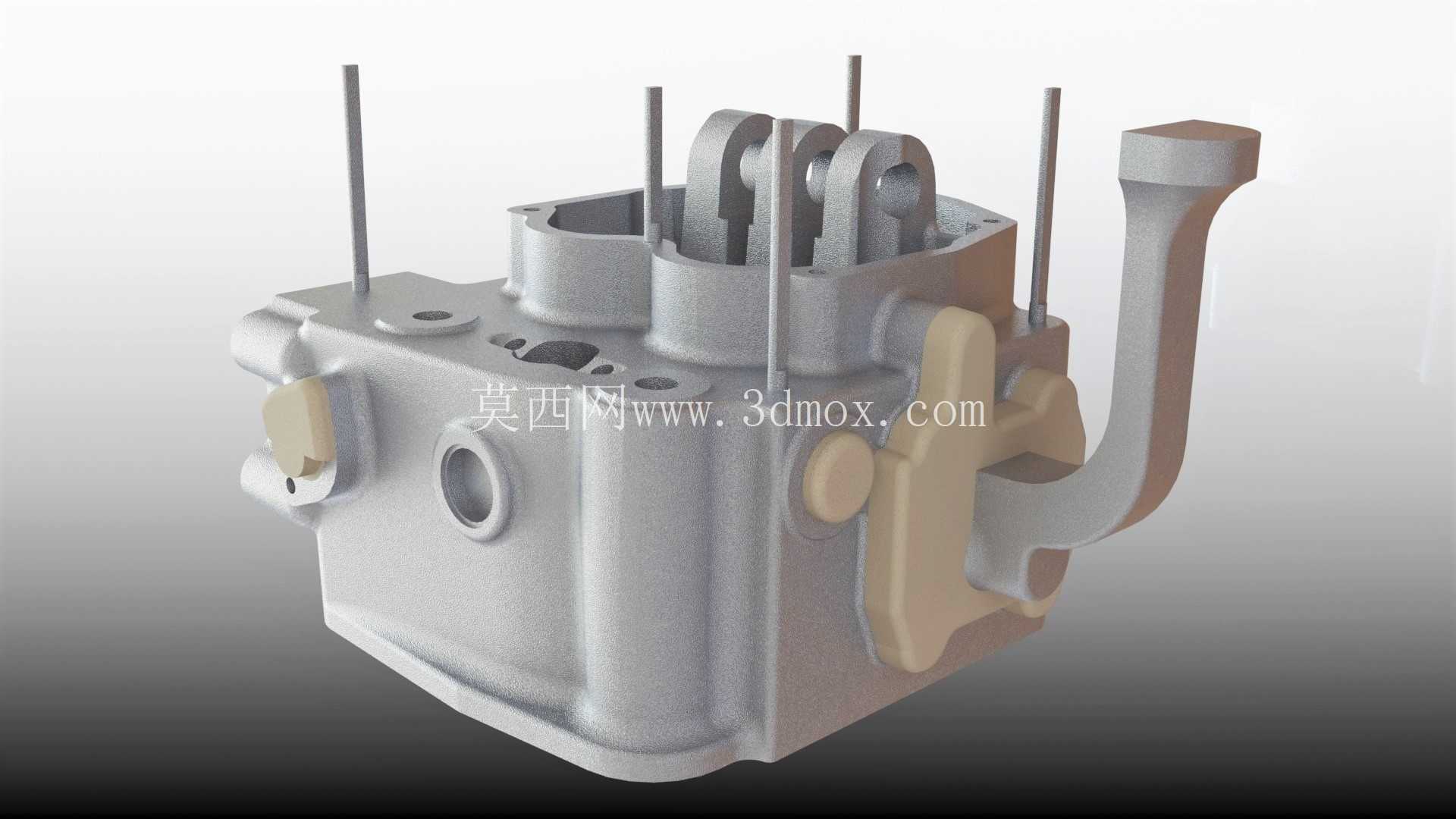

　　模具的型芯部分采用分体式镶拼结构，针对头部铸件内部的复杂卡扣、安装柱结构，单独设计了可抽拔的侧型芯，侧抽芯机构采用斜导柱驱动，开模过程中随动完成抽芯动作，无需额外设置液压抽芯回路，简化了模具的配套设备要求。型腔部分的排气槽设计在铸件最后充型的边角位置，排气槽深度控制在0.15mm，既可以保证型腔内的空气在金属液充型过程中顺利排出，避免铸件产生气孔缺陷，又不会因为槽深过大导致金属液钻入形成飞边，减少后续清整工作量。浇注系统采用底注式设计，直浇道设置在模具侧边，横浇道沿模架边缘布置，内浇口对准铸件的厚大部位，确保金属液充型过程平稳，避免卷气、冲砂等问题，同时浇口位置的设计兼顾了后续切除的便利性，铸件落件后仅需简单打磨即可去除浇口残留。

　　模具的导向机构采用4组导柱导套配合，导柱设置在下模座，导套嵌入上模固定板，配合间隙控制在0.03mm以内，合模时可自动校正上下模的位置偏差，长期反复开合模也不会出现错位问题，有效保证铸件的尺寸一致性。针对头部铸件上的两个安装通孔，模具上设置了固定型芯，型芯表面做了氮化处理，硬度达到HRC55以上，避免长期受金属液冲刷出现磨损，保证孔位的尺寸精度和位置度，铸件出模后无需额外钻孔加工，可直接进入后续机加工或装配工序。冷却系统采用随形水路设计，在型腔、型芯的厚大部位附近布置了直径8mm的冷却水道，通水冷却时可保证铸件各部位冷却速度均匀，减少铸件因冷却不均产生的变形、缩松缺陷，将单件铸件的生产节拍控制在4分钟以内，提升生产效率。

　　模具的顶出机构采用顶杆顶出，顶杆位置布置在铸件的加强筋、安装凸台等刚性较好的部位，顶出时受力均匀，不会顶伤铸件表面，顶杆的配合间隙控制在0.05mm以内，既保证顶出动作顺畅，又不会钻入金属液导致顶杆卡死。整套模具的所有易损镶件都采用标准化快换设计，当出现局部磨损、烧蚀时，无需拆解整套模具，仅需更换对应镶件即可快速恢复生产，降低模具维护成本和停机时间。在实际生产验证中，这套模具生产的铸件尺寸精度可达到CT7级，表面粗糙度可达Ra6.3，铸件内部无明显缩孔、气孔缺陷，成品率稳定在92%以上，完全满足头部类构件的批量生产要求，适配多数中小型铸造车间的现有生产条件，无需额外投入专用设备即可快速投产。
