笔帽结构三维设计与功能适配方案

　　日常书写场景中，笔帽是笔类产品最易被忽略却直接影响使用体验的核心配件，多数使用者遇到过笔帽脱落弄脏笔袋、笔帽卡合过紧难以拔开、笔夹断裂无法固定在本册等问题，这些问题的根源都在于笔帽结构设计阶段的细节考量不足。这款笔帽的结构设计首先围绕笔身的防护需求展开，内腔的尺寸公差严格匹配对应笔杆的外径，预留0.1mm的装配间隙，既保证笔帽套入后不会因日常晃动脱落，又能让使用者用单手握持即可顺畅拔开，不会出现卡滞打滑的情况。内腔顶端设计有环形的抵接凸台，当笔帽完全套合时，凸台会刚好抵在笔尖的保护套外缘，避免笔帽直接挤压笔尖钢珠或墨水囊，防止笔尖变形漏墨，这一细节在按动式钢笔、中性笔的笔帽设计中尤为关键，很多廉价笔帽漏墨问题都是因为缺少这个抵接结构，运输过程中笔身晃动直接顶开墨水密封结构。

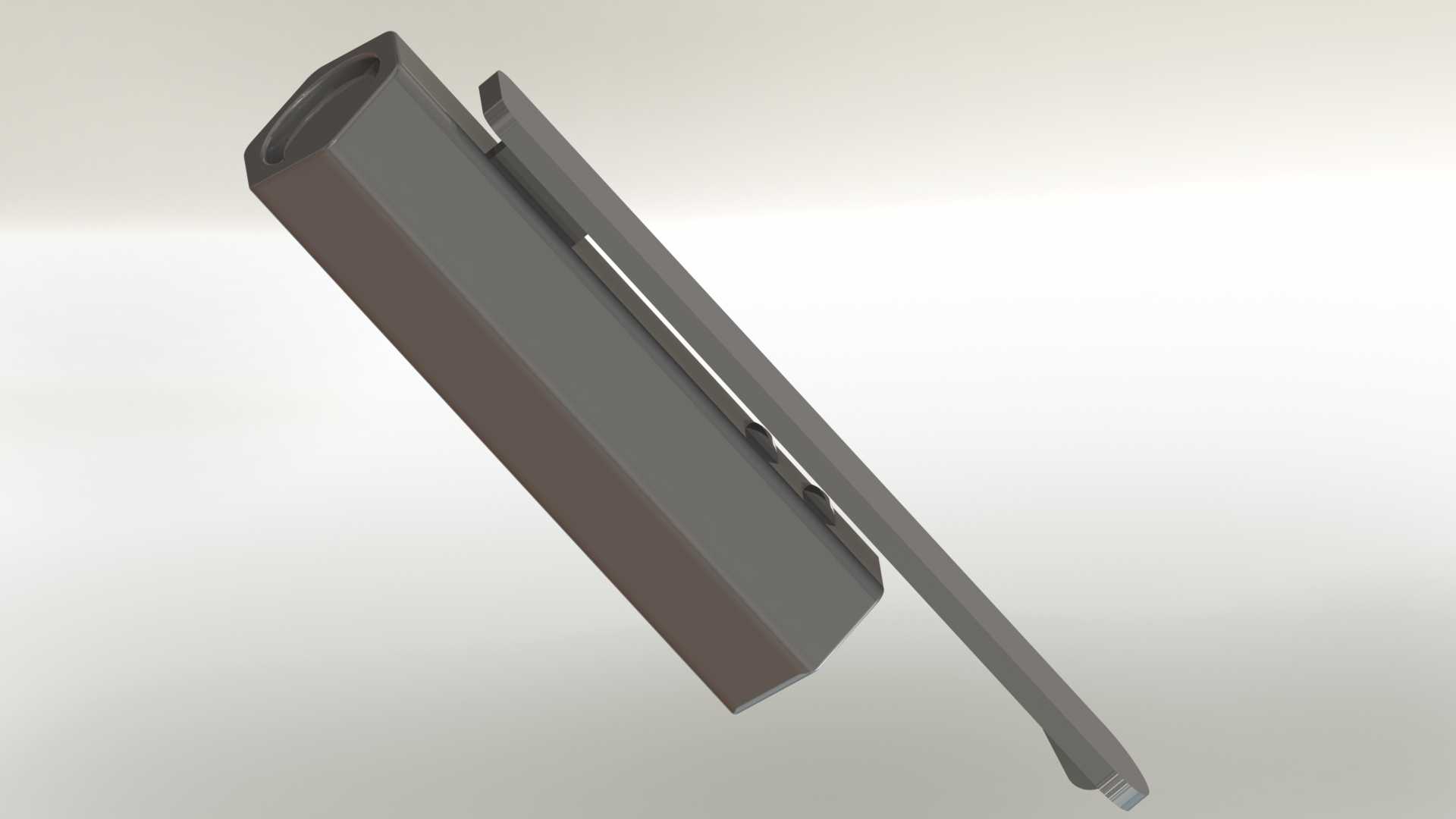

　　笔身外侧的笔夹结构是设计的核心难点，这款笔帽采用了一体化的悬臂式笔夹设计，笔夹与笔帽主体的连接位置做了渐变式的加厚过渡，避免直角连接处出现应力集中，日常将笔夹卡在笔记本封皮、工作服口袋时，反复弯折的受力会顺着过渡段分散到笔帽主体，不会出现笔夹根部断裂的问题。笔夹的自由端内侧设计有0.3mm高的倒扣凸点，当笔夹卡入厚度1mm以内的织物、纸张时，凸点会抵住接触面形成卡合力，即使人在走动过程中产生晃动，笔也不会从口袋滑落；同时凸点做了R0.5的圆角处理，不会勾坏衣物纤维或者刮伤本册纸面。笔帽的主体外形采用了带切边的棱柱结构，而非传统的圆柱形，这种设计一方面是为了防止笔放在倾斜桌面时滚落，切边形成的平面可以让笔稳定停留在15度以内的倾斜面上，避免笔掉落摔坏笔尖；另一方面棱柱的平面可以预留丝印、激光打标的位置，方便品牌标识的加工，不需要额外增加定位夹具。

　　从注塑生产的角度考量，这款笔帽的所有外壁面都做了1度的脱模斜度，内壁的脱模斜度设置为1.5度，避免注塑成型后顶出时出现表面刮花、内壁拉伤的问题。所有的棱边都做了R0.2以上的圆角处理，既避免使用者插拔笔帽时被锐边划伤，也能减少注塑过程中尖角位置的应力集中，降低成型后零件出现翘曲变形的概率。笔帽的壁厚均匀控制在1.2mm，没有出现壁厚突变的位置，避免注塑冷却过程中因收缩率不一致产生表面缩痕，笔夹位置的壁厚与主体壁厚保持一致，连接过渡位置的壁厚差控制在0.2mm以内，防止成型后出现夹水纹、气泡等缺陷。

　　在实际使用场景的适配中，这款笔帽还考虑了不同使用人群的操作习惯，笔帽的外表面做了细微的磨砂纹理处理，摩擦力比光面提升40%左右，手上有汗的时候插拔笔帽也不会打滑。笔帽的整体长度控制在45mm，套入笔身后的重合长度为12mm，既保证足够的卡合长度，又不会因为笔帽过长增加不必要的材料成本。内腔的密封位置可以适配加装硅胶密封圈，针对钢笔这类需要密封防止墨水挥发的产品，只需要在内腔的环形槽内加装对应尺寸的硅胶圈，就可以实现30天以上不干墨的密封效果，不需要重新修改主体模具，具备很强的产品适配延展性。针对儿童使用的场景，笔帽上还预留了通气孔的设计位置，按照文具安全标准的要求，通气孔的通气面积大于6.5mm²，万一出现儿童误吞笔帽的情况，通气孔可以保证气道通畅，避免窒息风险，这一细节是文具类配件设计必须满足的强制安全要求，在建模阶段就提前预留了孔位，不需要后期二次改模。
