CA6140机床用折弯式金属板安装支架

　　这款金属板支架是为CA6140系列普通车床配套设计的安装固定构件，主要用于车床床身外侧的线缆托架、小型防护挡板或是辅助检测元件的挂载支撑，在机床实际运行场景中，这类支架往往承担着分散局部载荷、规整走线路径、为附属小部件提供稳定安装基准的作用，避免零散部件直接固定在床身铸造面上带来的接触面贴合不良、拆卸维护不便等问题。从结构设计来看，整体采用多次折弯成型的钣金工艺路线，没有额外的焊接拼接结构，所有弯折处均预留了合理的内R角，既避免折弯加工时出现板材开裂的问题，也能有效降低弯折位置的应力集中系数，在机床长期运行产生的持续振动工况下，不会出现焊缝疲劳开裂或是应力断裂的隐患。支架的安装面设计充分考虑了CA6140车床床身的现有安装孔位布局，

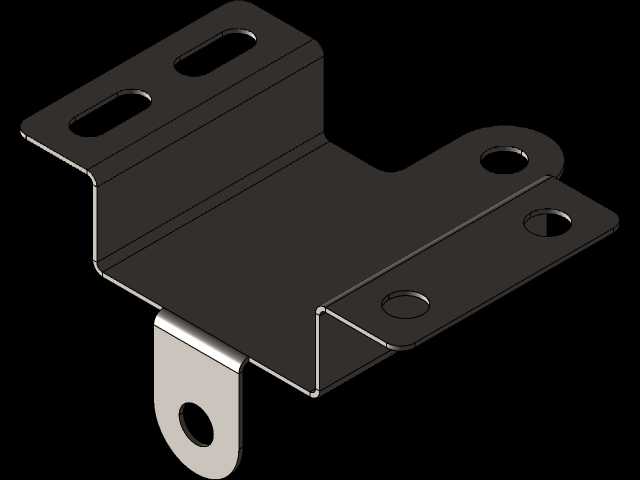

　　上方伸出的两个长圆孔为安装调节位，允许支架在安装时沿着床身导轨的平行方向做±5mm的位置微调，抵消床身铸造面的孔位加工公差，不需要现场二次配钻孔位，降低现场装配的工作量。右侧伸出的两个带圆孔的支耳，是用于挂载被支撑部件的安装位，两个圆孔的同轴度公差控制在0.1mm以内，保证被支撑部件安装后不会出现偏斜，下方垂直向下伸出的单孔支耳，主要用于走线路径的固定或是辅助接地端子的连接，孔边均做了去毛刺处理，避免穿线时划伤线缆绝缘层。从安装边界来看，支架整体的折弯高度控制在45mm以内，安装后不会超出车床床身的外侧安全防护边界，不会和车床的溜板箱移动行程产生干涉，所有安装孔的位置均避开了床身内部的润滑油路和加强筋位置，

　　安装时不需要破坏机床原有结构。板材选型上采用常用的冷轧钢板，成型后做发黑防锈处理，适配车床车间的切削液、润滑油飞溅的使用环境，不会轻易出现锈蚀剥落的问题。设计过程中充分考虑了钣金加工的工艺性，所有的孔位均在板材折弯前完成冲压加工，折弯工序的顺序经过排布，先完成两侧小支耳的折弯，再进行主体Z型结构的弯折，避免折弯过程中模具和已成型结构发生碰撞，不需要制作复杂的成型模具，普通数控折弯机即可完成加工，加工成本可控，批量生产时的一致性也能得到保证。在载荷校核层面，按照挂载5kg的附属部件做了静力学仿真，支架的最大变形量不足0.02mm，完全满足车床运行时的刚度要求，即使在机床急停产生的瞬时冲击载荷下，也不会出现永久塑性变形。这类钣金支架虽然属于机床的附属小部件，但在实际设备装配中，合理的结构设计能够大幅减少现场装配的调整工作量，同时提升整机的走线规整度和附属部件的安装可靠性，避免因为支架设计不合理导致的部件松动、线缆磨损等次生故障。
