带外置胶棒天线的2.4G无线通讯模块

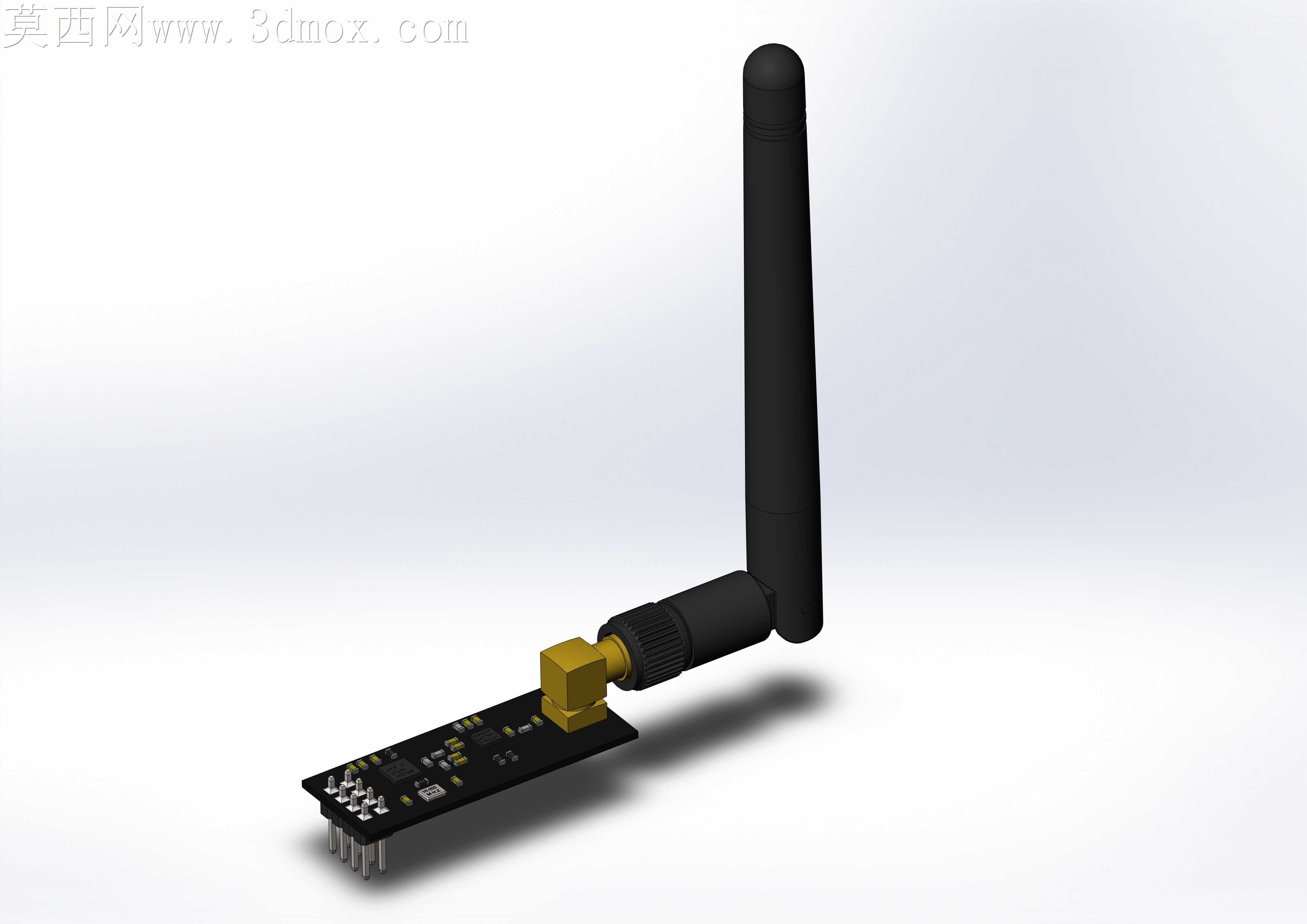

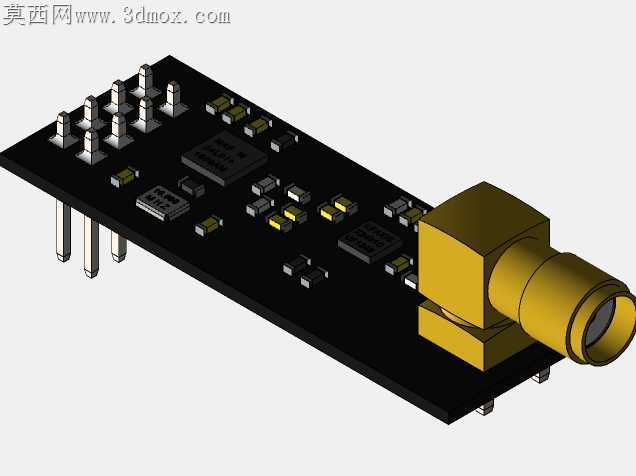

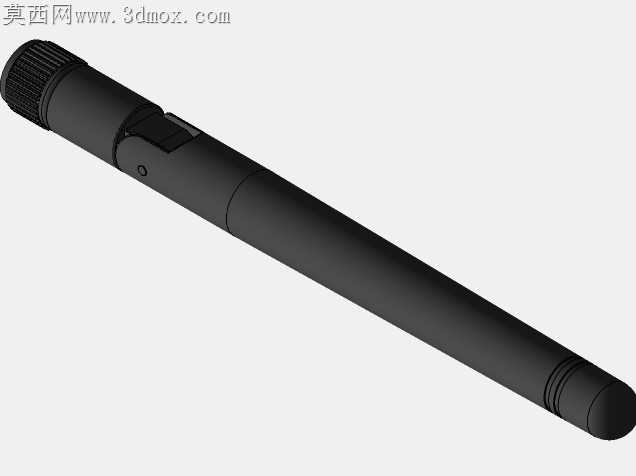

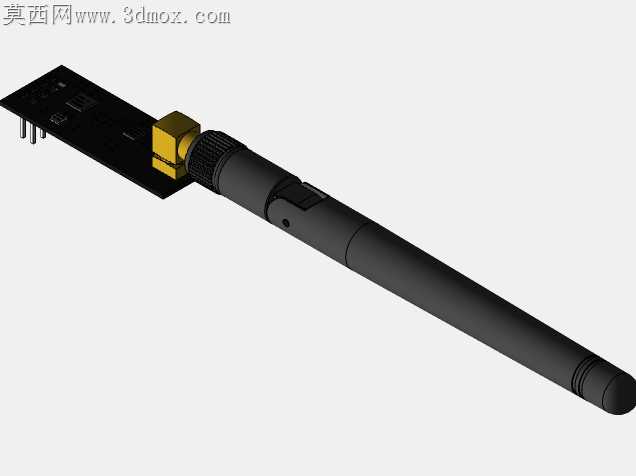

这款2.4GHz频段的无线通讯模块，主要面向短距离无线数据传输场景设计，可广泛应用在工业无线传感网络、智能家居设备组网、遥控航模信号传输、小型物联网终端数据交互、消费电子无线外设连接等领域，能够为各类需要摆脱有线布线限制的电子设备提供稳定的双向无线数据链路，替代传统串口线实现跨空间的指令与数据传递。模块集成了功率放大与低噪声接收放大电路，相比普通基础版2.4G无线模块，能够有效提升发射功率、优化接收灵敏度，大幅拓展空旷环境下的有效通讯距离，同时降低信号传输过程中的丢包率，即便在存在轻度遮挡的复杂使用环境中，也能维持可靠的通讯连接。在产品设计层面，模块采用长条型PCB板载布局，将核心射频电路、电源管理电路、接口引脚排布在PCB主体区域，射频输出端通过标准SMA同轴连接器连接外置可弯折胶棒天线，天线铰接结构支持多角度调整，用户可根据实际安装空间与信号朝向需求灵活调整天线角度，获得最优的信号收发效果。PCB板边缘排布标准2.54mm间距直插排针，兼容通用面包板与标准接插件，能够直接插接在开发板或定制载板上使用，降低用户的二次开发接线难度。从安装边界来看，模块PCB主体长宽尺寸适配常规小型电子设备的内部安装空间，板载元件均采用贴片工艺布局，整体厚度较薄，不会占用过多的设备内部堆叠空间；外置天线部分在竖直状态下的整体高度，可满足多数外置天线设备的外壳开孔适配要求，天线根部的铰接结构允许天线在0-90度范围内弯折，既可以竖直放置获得全向信号覆盖，也可以在空间受限的安装场景下弯折贴附于设备外壳侧面，不会额外增加设备的整体安装尺寸。电路设计上做了电源与信号的隔离处理，能够减少板载数字电路对射频信号的干扰，保障射频性能的稳定发挥，排针引脚定义兼容主流2.4G无线模块的通用排布，方便用户直接替换原有模块实现通讯距离的升级，无需重新修改载板的电路设计。
