直流宽压PWM电机调速控制板结构

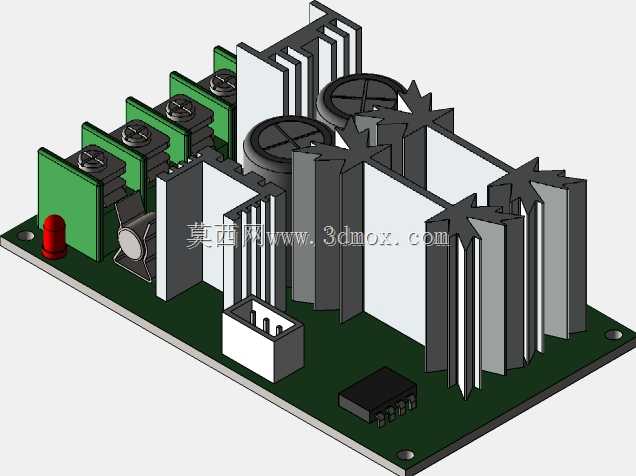

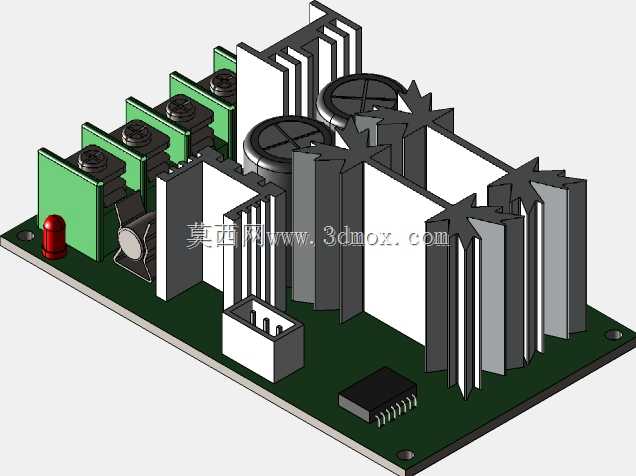

　　这套三维结构围绕直流宽压电机调速场景展开，主体是一块集成功率器件、散热片、风扇、电容、接线端子和控制接口的PWM调节控制板。板级布局重点不在单纯还原外观，而在于把大电流通路、发热器件位置、风道走向和安装边界同时表达清楚，使结构工程师在设备内部布置时能够直接判断干涉、散热和接线维护空间。

　　从实际用途看，该类控制板常用于输送线、小型实验台、风机泵类负载、直流有刷电机调速以及需要连续调节输出占空比的自动化设备。输入端承接直流母线电压，输出端连接电机负载，通过PWM方式改变平均供电电压，从而实现电机从零速到较高转速区间的平滑调节。板上多组功率器件并排布置，配合大面积铝制散热片和轴流风扇，可在持续负载下降低结温上升速度；对于短时冲击电流或频繁启停工况，散热体的热容量也能缓冲温度峰值。

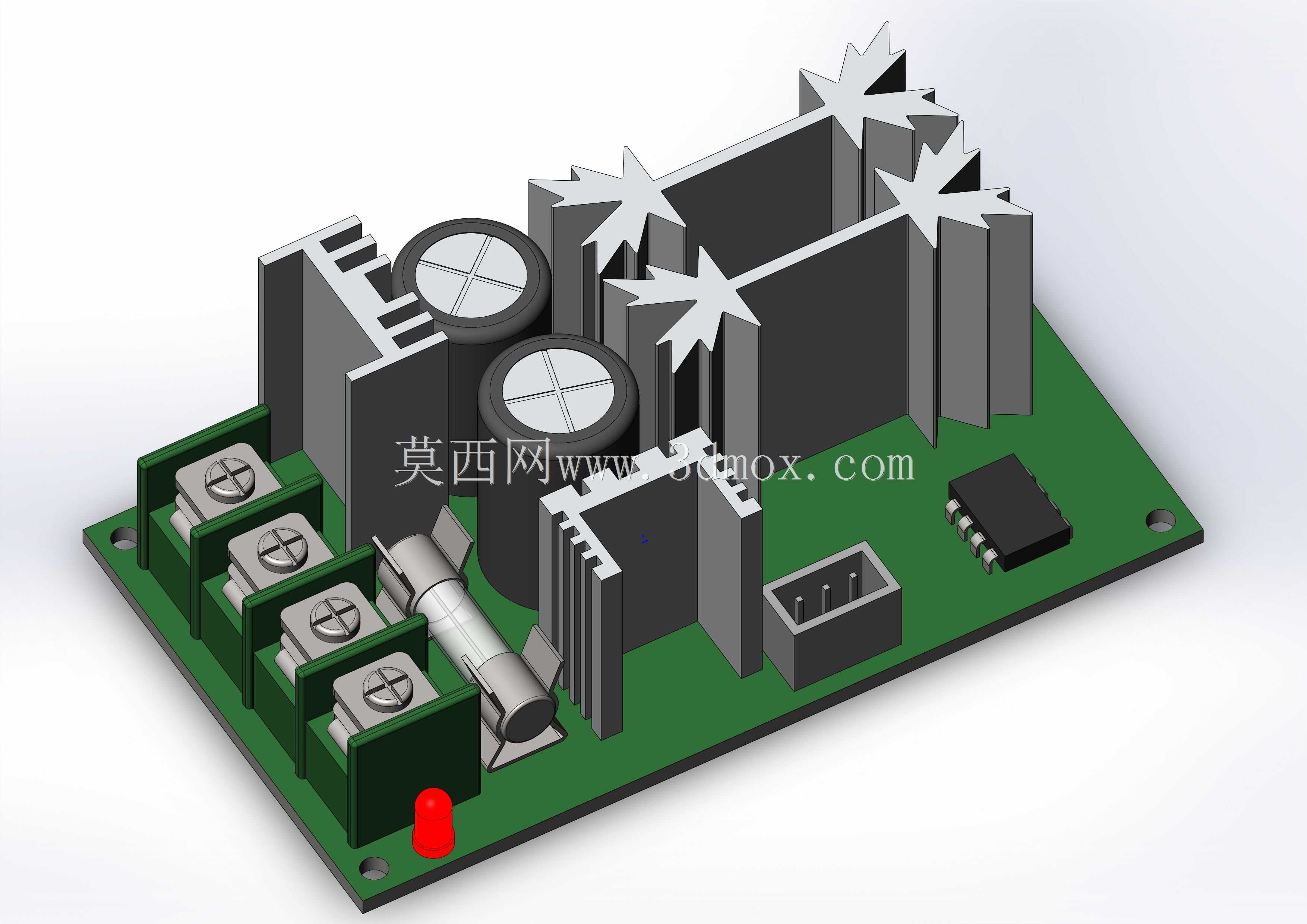

　　结构设计上，功率区与接线区沿板边展开，便于粗线缆接入，也减少高压大电流走线跨越弱电区域。绿色PCB作为承载基体，元器件按照功率流向和维护顺序排布：一侧设置多组接线端子，适合电源和电机线缆固定；中部布置电解电容、功率器件和散热片，形成主要热源区；板边保留红色按钮或指示类元件，方便操作者识别；局部小型接口用于控制信号接入。散热片采用多片平行鳍片形式，鳍片间距兼顾空气流通和外形体积，风扇位于热源上方或侧向形成强制对流，使热量不致在密闭机柜内积聚。

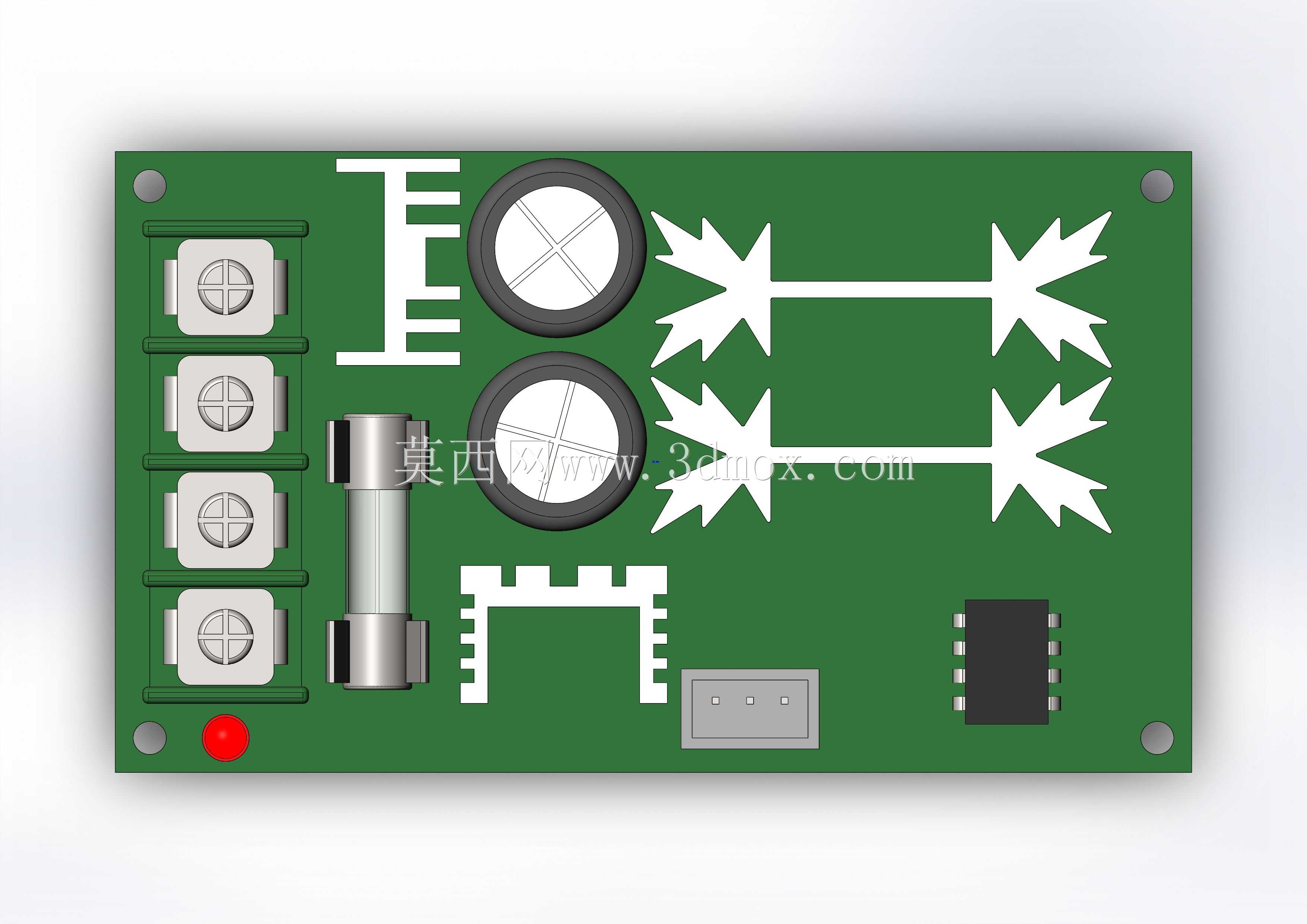

　　外形边界在建模中需要重点核对。控制板整体占用空间约为长76mm、宽44mm、高26mm，这里的高度并非PCB厚度，而是包含散热片、风扇和较高电容后的最大包络。设备选型时不能只按电路板平面尺寸开孔，还应在上方预留风扇进风、出风空间，在接线端子侧预留线缆弯曲和螺丝刀操作空间，在散热片周围避免紧贴金属支架或线束。若安装在控制柜内，建议让风扇风道与机柜自然通风方向一致，避免热风被相邻挡板反弹回功率器件。

　　安装孔位位于PCB边角附近，适合通过铜柱、螺钉或绝缘隔离柱固定。三维建模时需把螺钉头、垫片、焊盘高度和底部元件突出量一并纳入检查，尤其是板底小型封装器件与安装面之间的间隙，不能在锁紧螺钉后产生压碰。对于振动较大的移动设备，还应在散热片和风扇固定位置评估紧固件防松，电容本体较高时也要考虑侧向支撑或避让，避免长期振动导致引脚受力。

　　热设计是该板结构表达的核心。多个功率器件分别贴合独立或组合式散热片，鳍片方向保持一致，可减少风阻；风扇与散热片之间保留少量轴向距离，有利于气流均匀覆盖鳍片。若设备内部灰尘较多，需在风道入口考虑过滤或维护清理位置；若环境温度较高，则应降低连续电流裕量，或增加外部排风。模型中风扇、散热片、电容、端子和PCB均按装配关系建立，能够用于检查整机布局，也可作为机柜内部线束走向和绝缘隔板设计的参考。

　　电气功能方面，PWM调节依靠高频开关实现，频率处于人耳可闻噪声较高频段之外，有利于降低电机运行时的啸叫。宽电压输入范围让同一板型可适配多种直流电源等级，但在结构集成时仍需根据实际电压确认绝缘间隙、线缆线径和熔断器配置。大电流回路应尽量短而宽，端子附近避免布置易受干扰的信号线；散热片不能无约束地靠近裸露导体，必要时增加绝缘片或隔离挡片。

　　在整机应用中，这类控制板既可嵌入操作台面下方，也可安装在独立电气仓内。若与PLC、传感器或显示面板共同使用，应将功率线缆与信号线缆分束布置，控制接口附近预留插拔空间。模型呈现的不只是电子元件堆叠，而是一套面向制造、装配和维护的板级结构：PCB承载、功率散热、强制风冷、端子接线、固定孔位和最大包络相互约束，最终服务于电机调速设备在紧凑空间内的可靠运行。
