带外置胶棒天线的2.4G无线数传模块

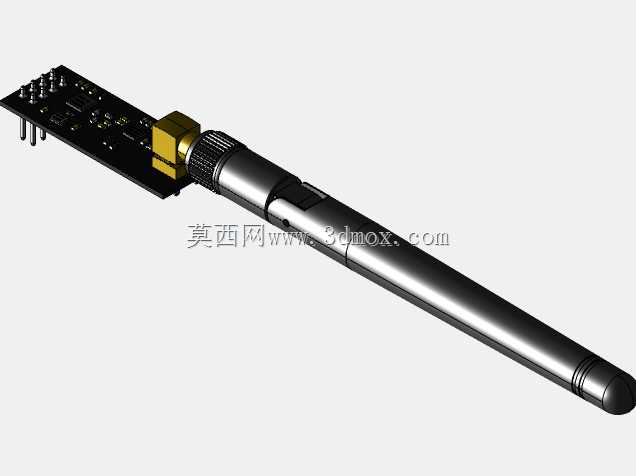

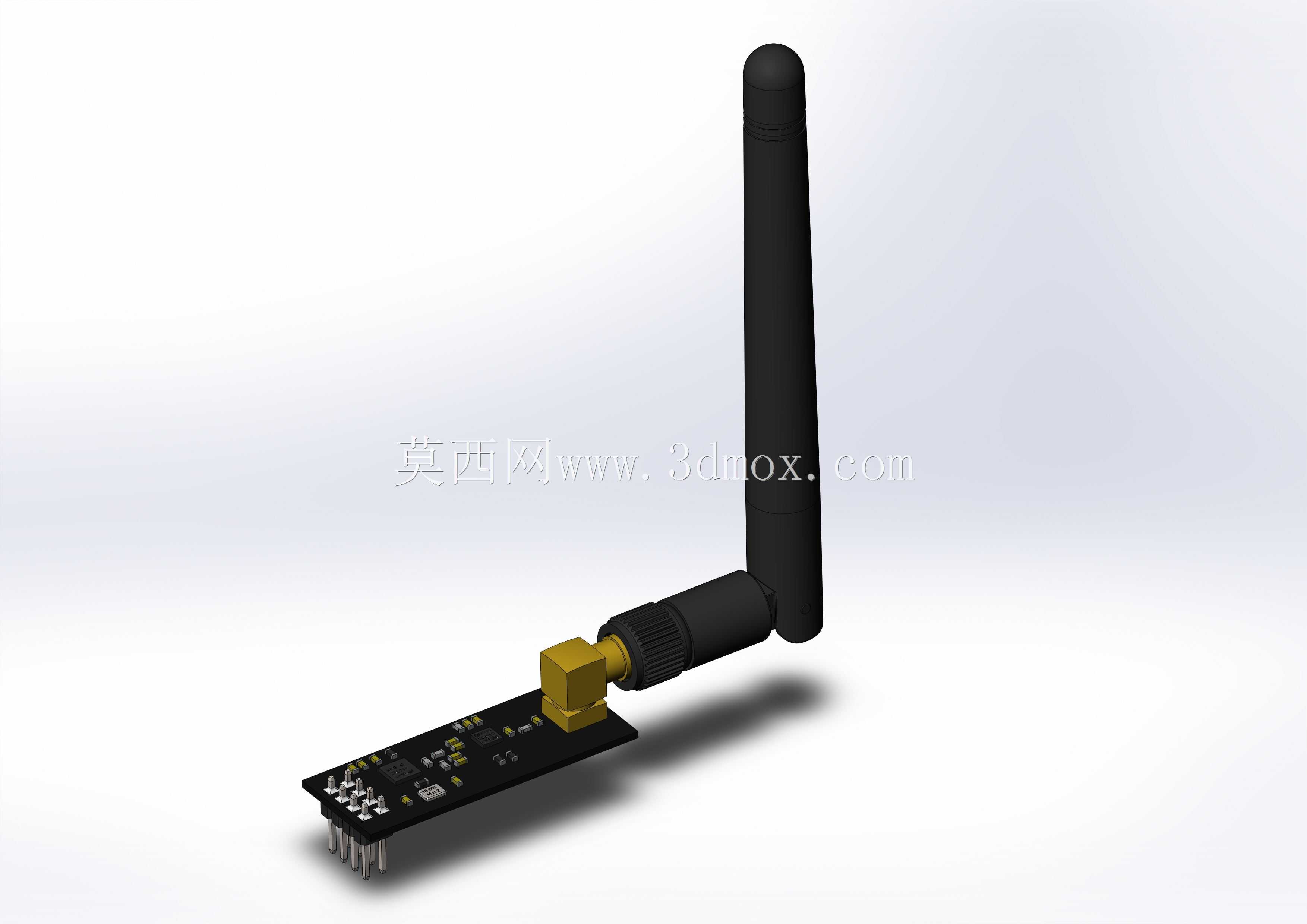

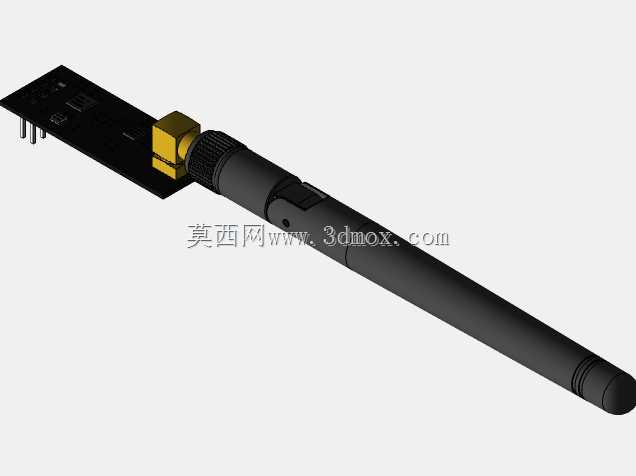

　　这套数传组件在结构上由两部分构成：一块长条形印制电路板和一根通过SMA接头连接的外置胶棒天线。电路板采用黑色阻焊，板上排布射频芯片、晶振、阻容元件以及一排直插排针，排针沿板的短边引出，用于与主控板对接供电与收发数据。天线为常见的可弯折橡胶棒样式，根部带螺纹锁紧的SMA同轴接头，接头处做了镀金处理，保证射频接触可靠。

　　从实际部署看，这类模块多用于嵌入式设备之间的短距离无线数据链路，例如传感器节点采集数据回传、多板卡之间的遥控指令交互、小型机器人或航模的遥测通道，以及工业现场不便布线时的点对点通信。板载功率放大与低噪声放大电路的加入，使发射端能够输出更高功率，接收端对微弱信号更敏感，从而在有遮挡或距离较远的场景下维持链路稳定，相比不带放大的裸芯片方案，通信距离和抗干扰能力都有明显提升。

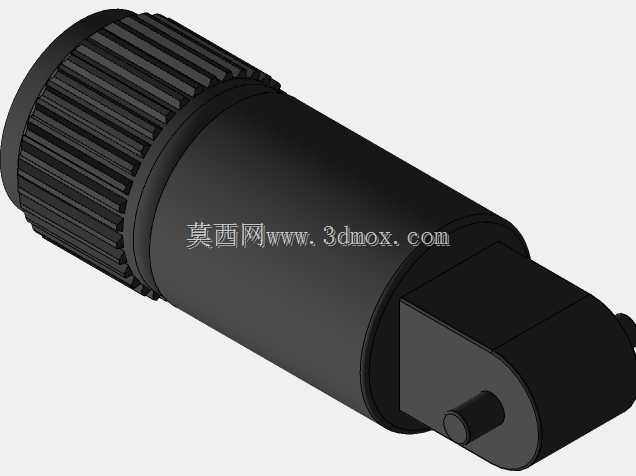

　　结构设计上需要重点关注天线的安装边界。胶棒天线竖直安装后高度远大于电路板本体，弯折关节允许天线在一定角度内调整朝向，这在整机布局时要预留出对应的旋转与摆动空间，避免天线贴靠金属外壳或被结构件遮挡，因为金属屏蔽会显著削弱辐射效率。SMA接头位于板端一侧，建模时需保证接头中心轴线与板边的相对位置准确，接头外螺纹、六角紧固面以及中心针的同轴关系要还原到位，否则装配时会出现天线拧不到位或与外壳开孔错位的问题。

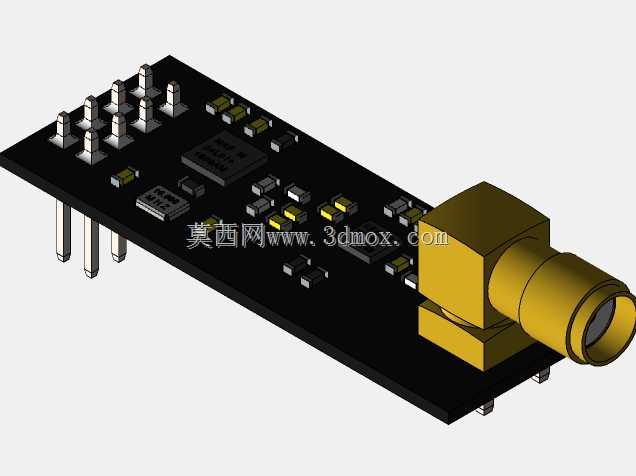

　　电路板部分的建模要点在于板厚、排针间距与元件高度。排针采用标准2.54mm节距，针脚伸出板底的长度决定了模块插接到母座后的整体堆叠高度；板上芯片与屏蔽件的最高点则影响上方壳体的内腔净高。射频走线区域通常需要净空，结构件设计时不应在天线馈线正上方压装金属件。板边定位孔或安装缺口若存在，应与整机卡槽配合，限制模块在振动环境下的窜动。

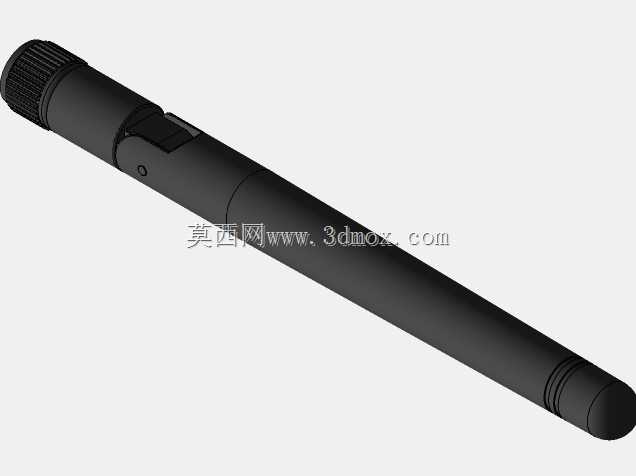

　　从散热与可靠性角度，功率放大器件在持续发射时会产生热量，布局上往往远离敏感器件并留有地铜散热，结构外壳在对应位置可开设通风孔或保持与壳体的接触间隙。天线与电路板通过同轴接头形成可拆连接，这种设计方便在不同整机上更换增益不同的天线，也便于运输时将天线拆下单独包装，减少细长杆件受外力折断的风险。

　　整机集成时，工程师通常先在三维环境中核对模块插入主控板后的总高、天线竖直状态下的顶部包络，以及天线弯折到极限角度时是否会触碰相邻模块或外壳内壁；再确认SMA接头是否需要穿过壳体开孔外露，若外露则开孔直径、防水垫圈与锁紧螺母的厚度都要在模型中体现。排针侧的插拔方向也要预留手指或工装的操作空间，避免模块被周围电容、连接器挡住无法装拆。

　　细节表达上，电路板表面的丝印字符、焊盘光泽、芯片引脚的细密阵列以及天线橡胶外皮的哑光质感，都在渲染中做了区分，金属接头的反光与黑色塑胶形成材质对比。整体模型既还原了产品的工程结构，也保留了射频组件在外观上的典型特征，可直接用于通信设备整机布局校核、外壳开孔设计以及装配干涉检查。
