TFT触摸屏扩展屏蔽板结构设计

　　该扩展屏蔽板面向带TFT触摸屏的控制类开发与教学验证场景，常见于小型人机交互终端、桌面自动化装置参数设置面板、嵌入式实验平台以及设备状态显示模块。板件的核心作用是在主控板与2.8英寸TFT显示屏之间建立稳定的信号转接与物理支撑，同时通过板上排布的接插件、固定孔和周边元件，把显示接口、控制引脚和扩展引脚整理成统一的安装单元，减少飞线连接带来的信号干扰、插接错位和维护困难。

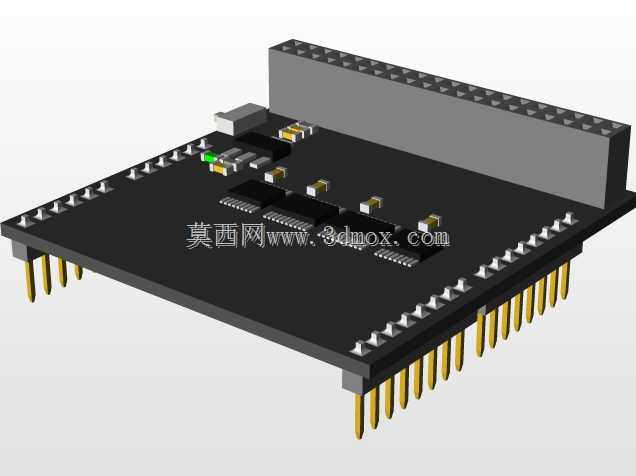

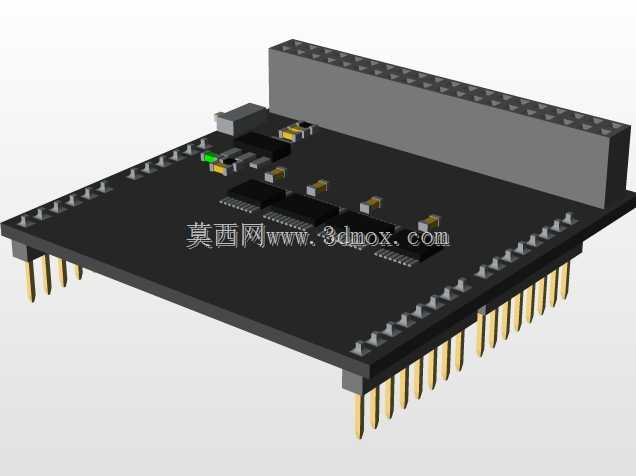

　　从结构布局看，模型还原了黑色PCB基板、两侧长排针、顶部堆叠连接器以及板载小型电子元件。长排针沿板边两侧布置，针脚间距遵循常用开发板母座规格，安装时可直接压入主控板对应排母，形成机械定位与电气连接。金色针脚长度需要兼顾插入深度和板间间隙：插入过浅会在振动环境中出现接触电阻波动，插入过深则可能顶触主控板表面元件，因此模型中针脚伸出长度与板厚、连接器高度形成明确边界，便于在整机堆叠时校核下层板件的元件高度。

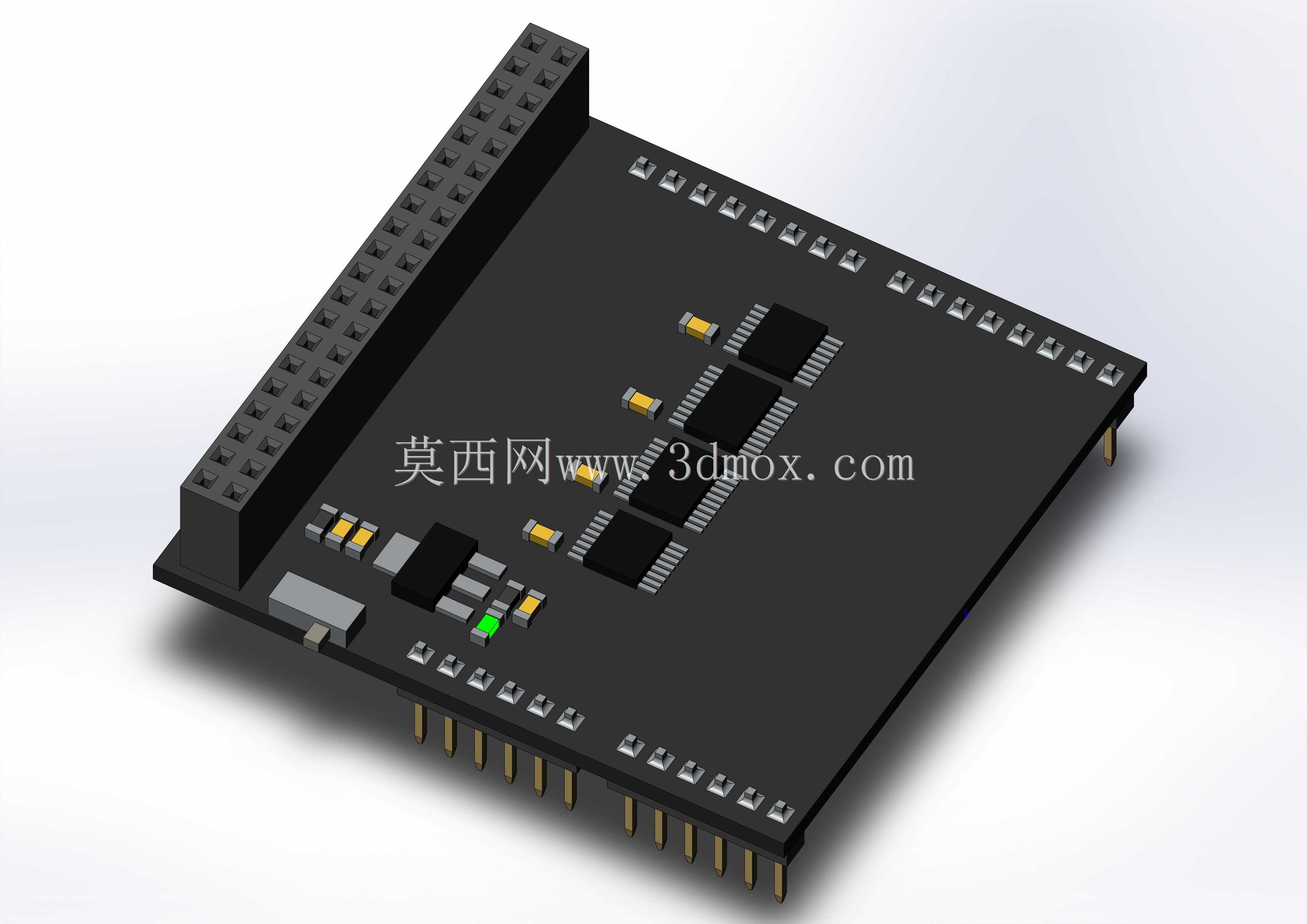

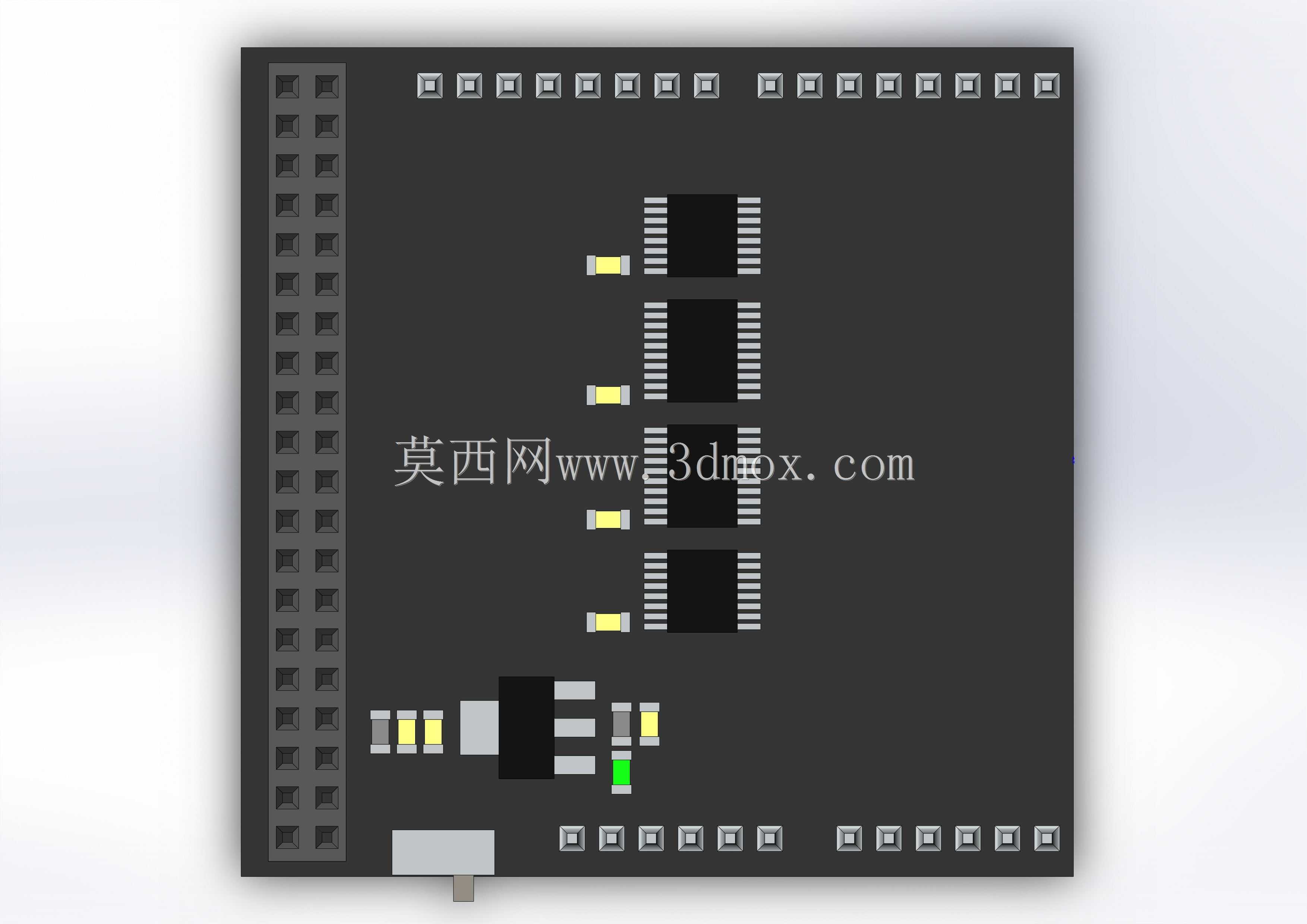

　　板体上方的高位连接器用于适配显示屏扩展方向，其灰色壳体与黑色端子形成明显层级，能够在三维装配中检查显示屏排线、屏蔽罩和外围壳体之间的干涉。板面上若干小型贴片元件、接插件和指示灯位置按照实际焊接布局表达，虽然外观模型不承担电路原理图功能，但对结构工程师而言，这些元件的高度、占地轮廓和靠近板边的距离直接影响外壳开窗、绝缘间隙和灌胶空间。尤其是靠近排针的元件，需要避免在插拔过程中被手指或工具碰到，也要防止与上层显示板的支撑柱发生摩擦。

　　设计思路上，这类扩展板并不追求复杂壳体，而是以标准矩形PCB作为承载主体，利用排针实现免螺丝堆叠。板边预留的安装孔位可与铜柱、尼龙柱配合，在需要长期固定的设备中把显示板、扩展板和主控板锁成一组，防止运输振动后接口松脱。若用于开放式实验台，也可以不装支柱，仅靠排针连接，方便快速更换不同显示模块。模型中板件轮廓、连接器高度和针脚阵列均按装配关系表达，适合在整机布局阶段进行空间占位检查。

　　外形尺寸方面，板宽与长度围绕2.8英寸显示屏的适配区域展开，两侧排针外轮廓决定了它在主控板上占用的宽度边界；顶部连接器的高度则决定显示板叠装后的最低净高。进行外壳设计时，需要在显示屏正面预留可视窗口，在扩展板四周保留插拔和检修空间，在排针下方避免布置过高电容、接线端子或散热片。若设备内部存在电机驱动、继电器等干扰源，扩展板应尽量远离功率线，板边可通过金属支架或屏蔽罩形成附加防护，这也是“屏蔽板”名称在工程应用中的实际价值。

　　在三维建模处理上，PCB可按实体薄板建立，排针采用细长圆柱或方柱阵列，连接器以阶梯块体表达外壳与端子区，贴片元件则用简化长方体保留高度信息。这样既能控制模型复杂度，又能满足干涉检查、爆炸图制作和装配指导的需要。对于整机设计人员，该模型可直接作为人机交互模块的空间参考，用于核对显示窗口位置、主板堆叠高度、外壳内壁间隙以及线缆走向；对于电子结构初学者，也能通过板卡、排针、接口和元件之间的关系理解嵌入式模块的机械集成方式。
