50毫米规格静音机箱轴流散热风扇结构

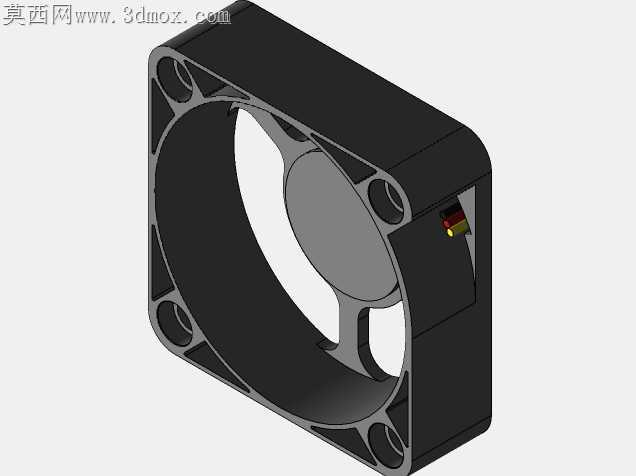

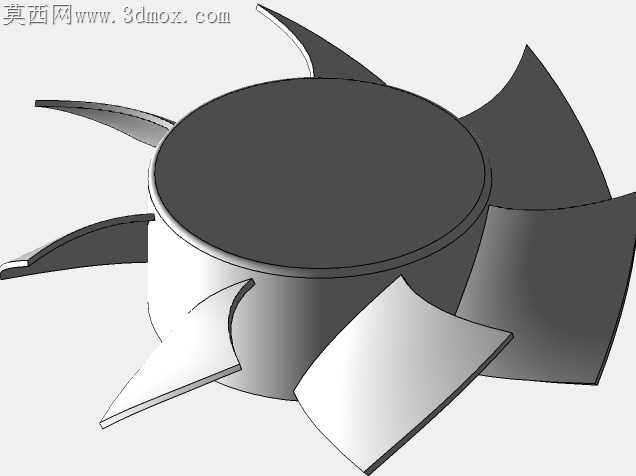

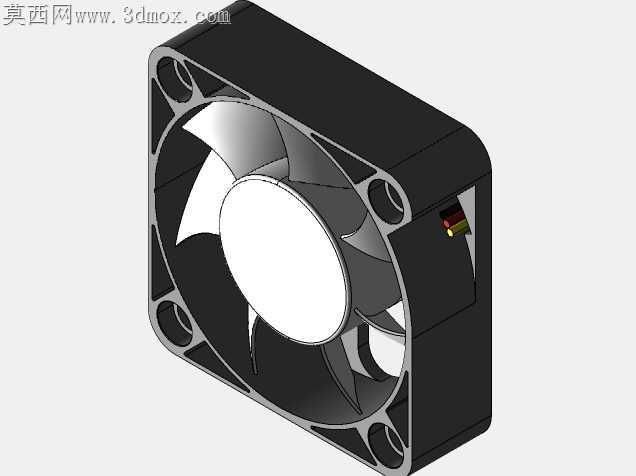

小尺寸机箱风扇长期存在注塑成型后框体翘曲、动平衡余量不足的加工痛点，这款50毫米规格的静音风扇在结构设计阶段就针对量产加工的适配性做了多处细节调整。框体四角的安装孔位周边做了局部加厚的环形加强筋，没有采用全框等厚的常规设计，避免注塑冷却时四角收缩率不均导致安装面平面度超差，实际打样时能将安装面的平面度公差控制在0.1毫米以内，不需要后续二次整形就能直接适配主板或机箱的安装位，减少后处理工序的工时损耗。框体内侧与叶轮外缘的间隙控制在0.3毫米，既不会因为间隙过小出现叶轮擦框的装配隐患，也不会因为间隙过大产生漏风损失，影响风冷散热效率。叶轮的叶片采用不等距排布设计，每片叶片的安装角都做了细微的差异化调整，打散叶片旋转时产生的同频气流噪声，这也是静音款风扇区别于普通廉价风扇的核心细节，加工时需要在叶轮模具的型腔上做精准的角度偏移，对电极加工的精度要求比等距叶片高出近一倍。出线位置的护线套卡槽做了倒扣式结构，组装时护线套压入后不会因为风扇长期振动出现松脱移位，避免线材被叶轮剐蹭破损的风险。轴承位的同轴度公差在设计时预留了0.02毫米的装配余量，适配液压动力轴承的压装要求，压装时不会因为过盈量过大导致轴承内圈变形，也不会因为间隙过大出现轴承跑外圈的问题，直接影响风扇的实际使用寿命。框体边角的圆角过渡没有采用统一的R角参数，靠近安装孔的位置R角更小，保证安装时螺丝垫片能完全贴合受力面，远离安装孔的外边缘R角稍大，减少注塑时的应力集中，避免长期使用后框体受温湿度影响出现细微开裂。叶轮中心的轮毂做了内凹式减重设计，在不降低结构强度的前提下减少转动惯量，降低电机启动时的负载，同时也能减少转动时的不平衡量，降低动平衡校正的工序难度，量产时每台风扇的动平衡校正时间能缩短近三分之一。
