8.8级M27六角头全螺纹紧固连接件

　　在重型钢结构拼接、压铸模具模架锁固、大型工业设备机架装配场景中，这类8.8级六角螺栓是应用频次极高的受力连接件，区别于普通4.8级普通螺栓，其经过调质热处理后具备更高的抗拉强度与屈服比，能够承受交变载荷下的长期受力，不易出现螺纹滑牙、杆部拉伸断裂的失效问题。从结构设计来看，该螺栓采用标准外六角头部设计，头部对边尺寸符合国标紧固件的通用公差要求，能够适配常规规格的开口扳手、套筒扳手进行拧紧作业，头部与杆部的过渡位置做了圆角卸荷处理，避免拧紧过程中应力集中导致头部与杆部衔接位置断裂，这一细节在大扭矩拧紧作业中尤为关键，很多非标准自制螺栓往往忽略该卸荷结构，在实际装配时很容易出现掉头报废的问题。

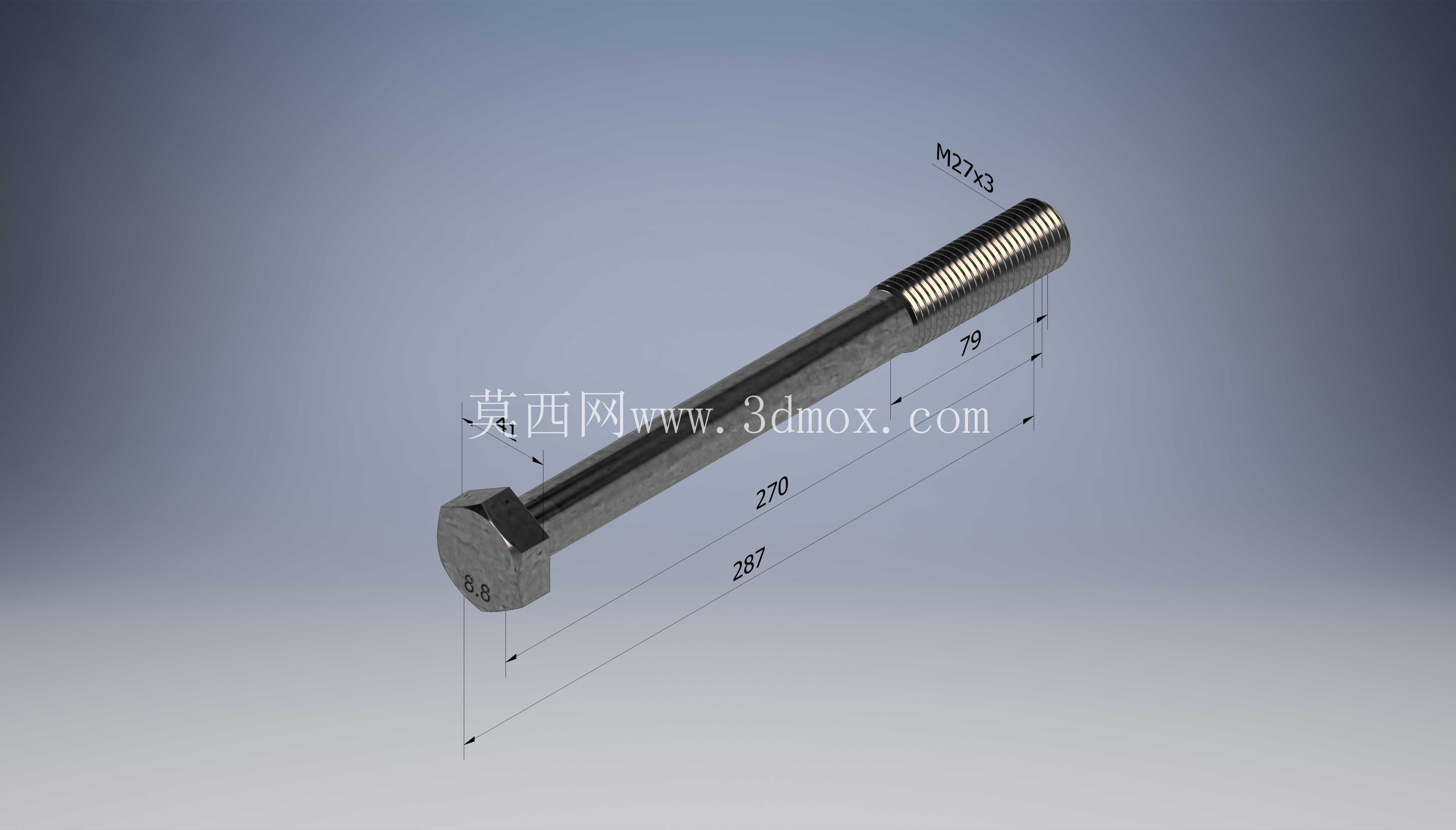

　　杆部的螺纹采用公制粗牙设计，螺距3mm，螺纹段长度覆盖杆部末端近三分之一区域，这种半螺纹设计在实际装配时，无螺纹的光杆段能够直接穿入被连接件的安装孔内，光杆部分与安装孔的配合间隙控制在合理范围，既能够保证穿装时的顺畅性，又能避免间隙过大导致连接副出现横向窜动，影响整体连接刚性。螺栓总长度为287mm，在选型时需要提前核算被连接件的总叠厚，加上弹垫、平垫的厚度，再预留出2-3个螺距的螺母啮合长度，避免出现螺纹啮合长度不足导致的连接失效，同时也要注意预留长度不能过长，否则拧紧后螺纹外露过多容易积灰、磕碰损伤螺纹，后续拆卸维护时会出现螺母无法拧入的问题。从安装边界来看，该螺栓的六角头部高度符合标准规格，在设计安装位的沉孔时，需要保证沉孔深度大于头部高度，沉孔直径大于头部外接圆直径2mm以上，保证套筒能够顺利套入头部完成拧紧作业，同时相邻螺栓的中心距需要预留足够的扳手操作空间，避免出现扳手无法摆转、相邻螺栓互相干涉的问题，这也是很多新手结构设计人员容易忽略的细节，往往只按照螺栓本身的尺寸排布安装孔位，没有预留工具操作空间，导致现场装配时根本无法完成拧紧作业。

　　在压铸模具的应用场景中，这类螺栓常被用于锁固模架的动定模板、固定抽芯滑块的导向压条，由于压铸生产过程中模具会反复承受开合模的冲击载荷，还有铝液充型时的胀型力，对螺栓的强度等级、抗疲劳性能要求较高，8.8级的性能等级刚好能够满足这类中大型压铸模的锁固需求，不需要选用成本更高的12.9级螺栓，兼顾了连接可靠性与使用成本。在重型机架的装配场景中，这类螺栓用于型钢之间的拼接连接时，通常需要搭配平垫与弹簧垫圈使用，平垫能够增大螺栓头部与被连接件的接触面积，避免拧紧时压伤工件表面，弹簧垫圈能够提供持续的预紧弹力，降低设备运行过程中振动导致的螺母松动风险，部分振动幅度较大的工况下，还会配合双螺母或者螺纹胶使用，进一步提升防松性能。

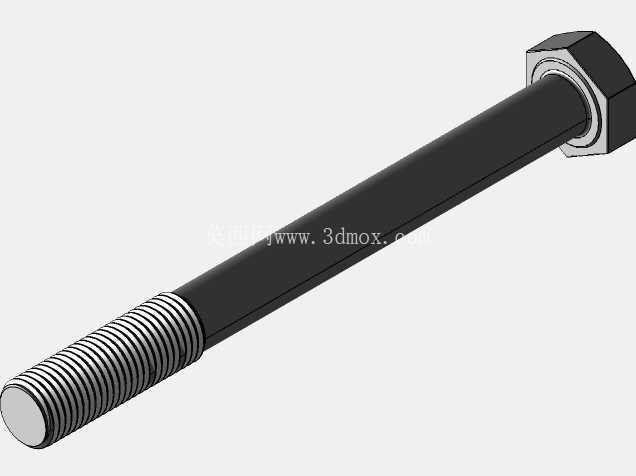

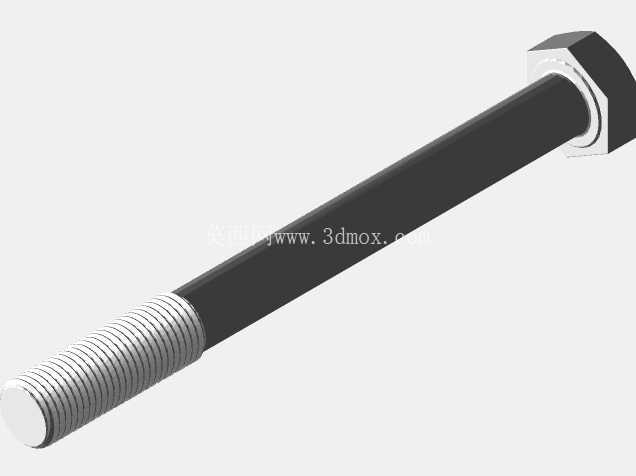

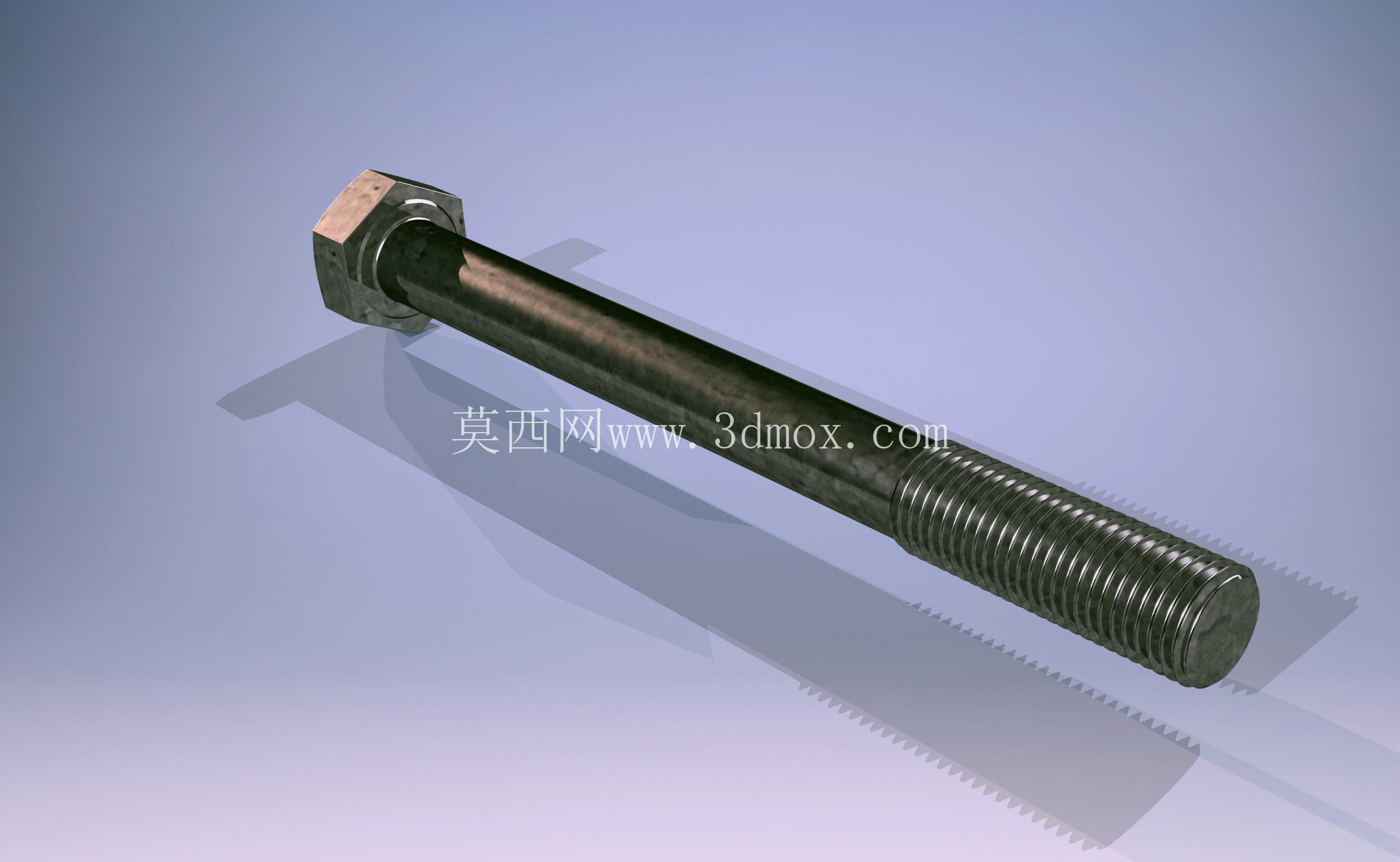

　　建模过程中，螺纹部分采用真实牙型轮廓建模而非贴图示意，能够直接用于虚拟装配的干涉检查，提前验证螺栓穿装路径上是否存在结构干涉，核算螺纹啮合长度是否符合设计要求，头部的倒角、杆端的倒角都按照实际加工工艺做了还原，和真实量产的紧固件外形完全一致，能够直接用于装配指导文件的渲染、设备BOM清单的可视化展示，不需要二次调整模型结构。需要注意的是，这类螺栓在实际使用时，拧紧扭矩需要严格按照8.8级M27螺栓的推荐扭矩值操作，不能过大也不能过小，扭矩过小会导致预紧力不足，连接副容易松动，扭矩过大会导致螺栓杆部出现塑性变形，甚至直接断裂，不同工况下的预紧力要求可以根据实际受力情况做微调，但不能超出螺栓材料的屈服强度范围。
