TX30公头连接器压铸壳体结构设计

在航模、小型电动设备、低压供电回路的连接场景里，大电流接插件的壳体结构直接决定了接插的可靠性与长期使用的稳定性，TX30公头的压铸壳体就是这类连接场景里的核心结构件。日常做设备布线的时候，很多工程师会忽略接插件壳体的结构细节，实际上壳体不仅要包裹内部的导电插针，还要承担接插导向、防呆限位、外力缓冲、绝缘防护的多重作用，这个TX30公头的壳体结构，就是围绕这些实际使用需求做的针对性设计。

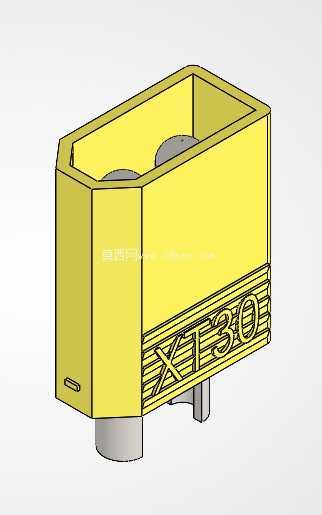

从实际安装边界来看，这个壳体整体采用切角长方槽型结构，主体腔体为容纳插针绝缘基座预留了足够的空间，底部伸出的两个定位柱，刚好可以对应PCB板或者设备安装面板上的定位孔，装配的时候不需要额外做对位调整，直接卡入定位柱之后就能完成焊接或者螺丝固定，能有效避免装配过程中插针偏斜导致的接触不良问题。壳体侧面的XT30标识做了凹陷式压铸成型，不是后期印刷或者粘贴的标识，长期插拔摩擦也不会出现标识磨损模糊的问题，生产装配或者后期维修的时候，能快速识别接插件型号，避免和其他规格的接插件混插导致的短路或者接插不到位问题。

设计思路上，这个壳体采用锌合金压铸成型的结构逻辑，首先是兼顾结构强度与加工效率，锌合金的压铸流动性好，能精准成型侧面的防滑纹理、标识凹槽还有内部的定位卡槽，不需要后续做大量的二次机加工，适合批量生产。壳体侧壁的厚度做了均匀化处理，压铸过程中不会因为壁厚差过大出现缩孔、冷隔的缺陷，同时侧壁外侧的条状防滑纹理，不是为了装饰做的设计，实际插拔的时候，手指捏住这个纹理区域能提供足够的摩擦力，即使手上有少量油污或者汗渍，也能顺利完成插拔操作，不会出现打滑的情况。壳体前端的切角结构，是和母头对接的导向结构，接插的时候不需要完全精准对位，只要切角边对齐母头的对应斜边，就能顺着导向斜面滑入对接位置，能有效降低盲插时候的对位难度，在设备内部布线空间狭小、视线无法直接看到接插位置的场景里，这个导向结构的实用性非常突出。

从功能特性上来说，这个壳体的腔体内部做了限位台阶，绝缘基座装入腔体之后，台阶会挡住基座的轴向位移，接插过程中产生的轴向推力会直接传递到壳体上，不会把力作用在插针的焊接点上，能有效避免长期插拔导致的焊盘脱落、插针移位问题。壳体底部的定位柱高度做了适配常规1.6mm-2mm厚度PCB板的设计，定位柱穿过PCB板之后，壳体底面和PCB表面之间预留了0.3mm左右的间隙，焊接的时候焊锡不会顺着缝隙溢到壳体侧壁上，同时也能避免壳体和PCB表面的走线接触造成短路风险。另外壳体的边角都做了小圆角过渡，没有尖锐的毛刺棱角，装配的时候不会划伤操作人员的手，也不会刮伤设备内部的线材绝缘层，减少布线过程中的绝缘破损隐患。

在实际应用场景里，这类TX30接插件普遍用在持续电流30A以内的低压供电回路里，比如航模的动力电调与电池连接、小型电动工具的电池包接口、桌面级3D打印机的热床供电连接、小型储能设备的输出接口等场景，这个压铸壳体的结构强度足够承受日常使用中的插拔冲击力，也能在设备出现轻微磕碰的时候，保护内部的导电插针不会变形错位。和塑料材质的接插件壳体相比，锌合金压铸的壳体抗老化性能更好，在高温或者有少量油污的使用环境里，不会出现塑料壳体常见的脆化、开裂问题，长期使用的结构稳定性更有优势。做结构设计的时候，这个壳体的安装孔位、外部轮廓尺寸都可以直接适配标准TX30母头的对接尺寸，不需要额外做结构修改，能直接导入装配体里做干涉检查，提前预判布线空间是否足够，避免后期打样的时候出现接插件和周边结构件干涉的问题。
