直径15圆柱螺母滚珠丝杠传动组件

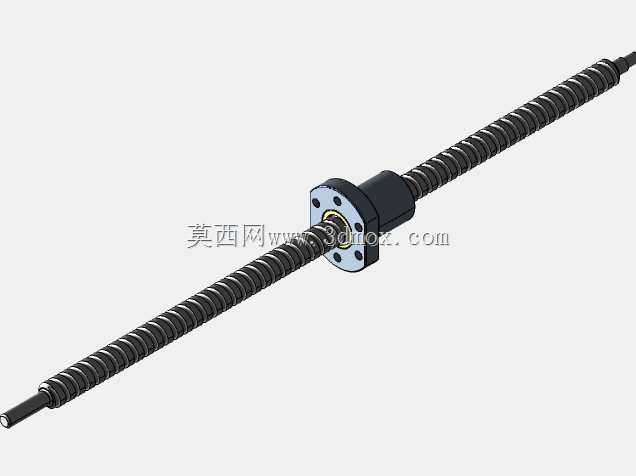

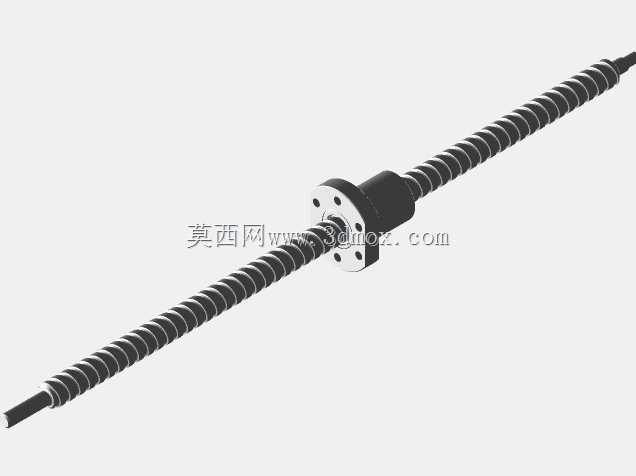

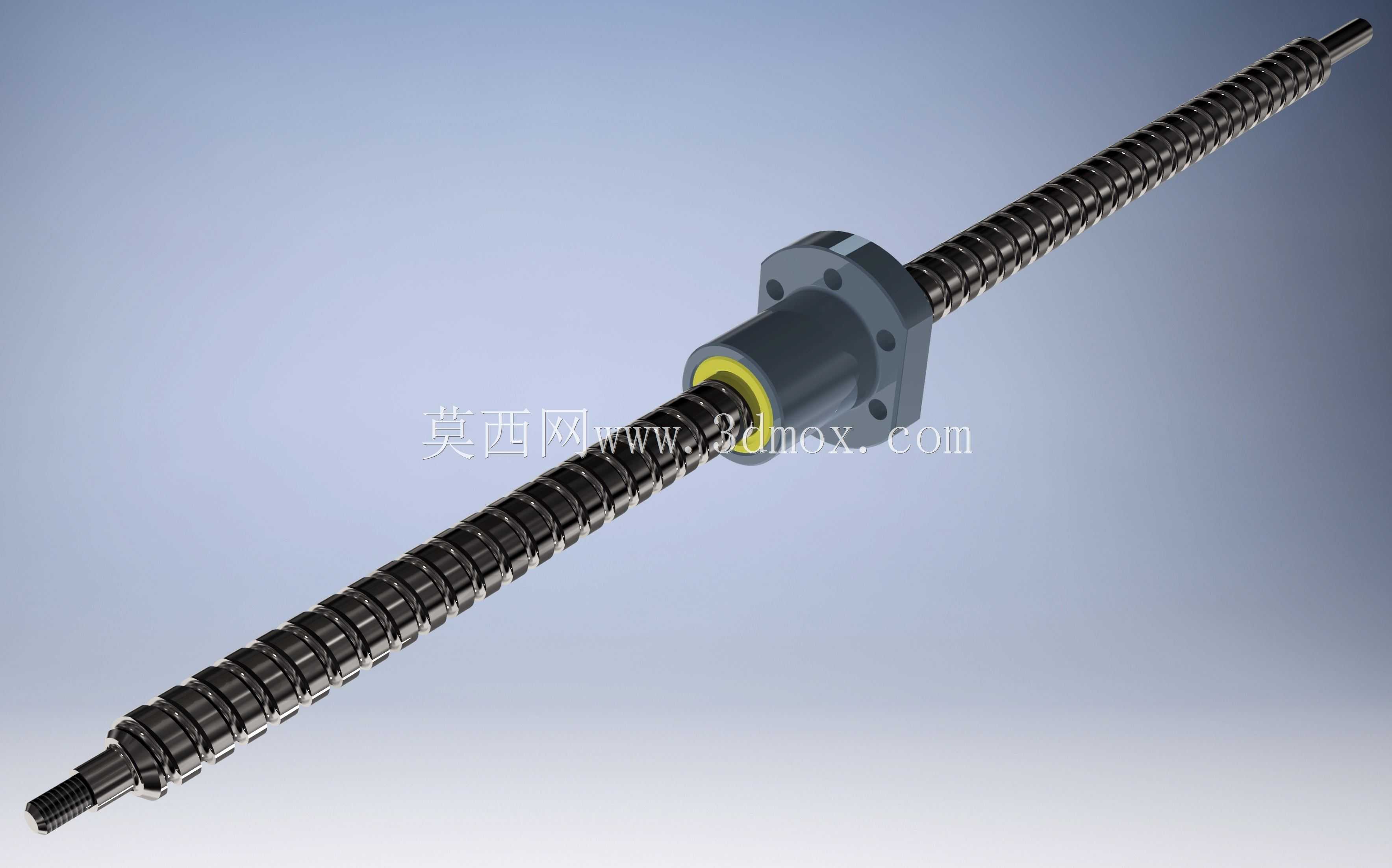

　　这款直径15的滚珠丝杠搭配圆柱螺母组件，总有效行程适配1400mm长度规格，是直线进给传动场景里的核心执行部件，在普通卧式车床的纵向进给改造、小型数控雕铣机的Z轴升降、非标自动化点胶设备的X/Y轴平移工位都有广泛适配性。从结构设计逻辑来看，丝杠轴采用单圆弧滚道型面，滚道曲率半径取钢球直径的52%，既保证钢球与滚道的接触应力处于合理区间，避免长期重载下出现滚道点蚀，又能让钢球在反向循环时的流畅度不受影响，螺母采用法兰式圆柱本体，法兰端预留四个均布安装沉孔，可直接与移动负载的安装面贴合锁紧，不需要额外设计转接抱箍，减少装配累计误差。螺母内部的循环器采用端盖式回流结构，相比外循环插管式结构，螺母的径向安装尺寸更小，

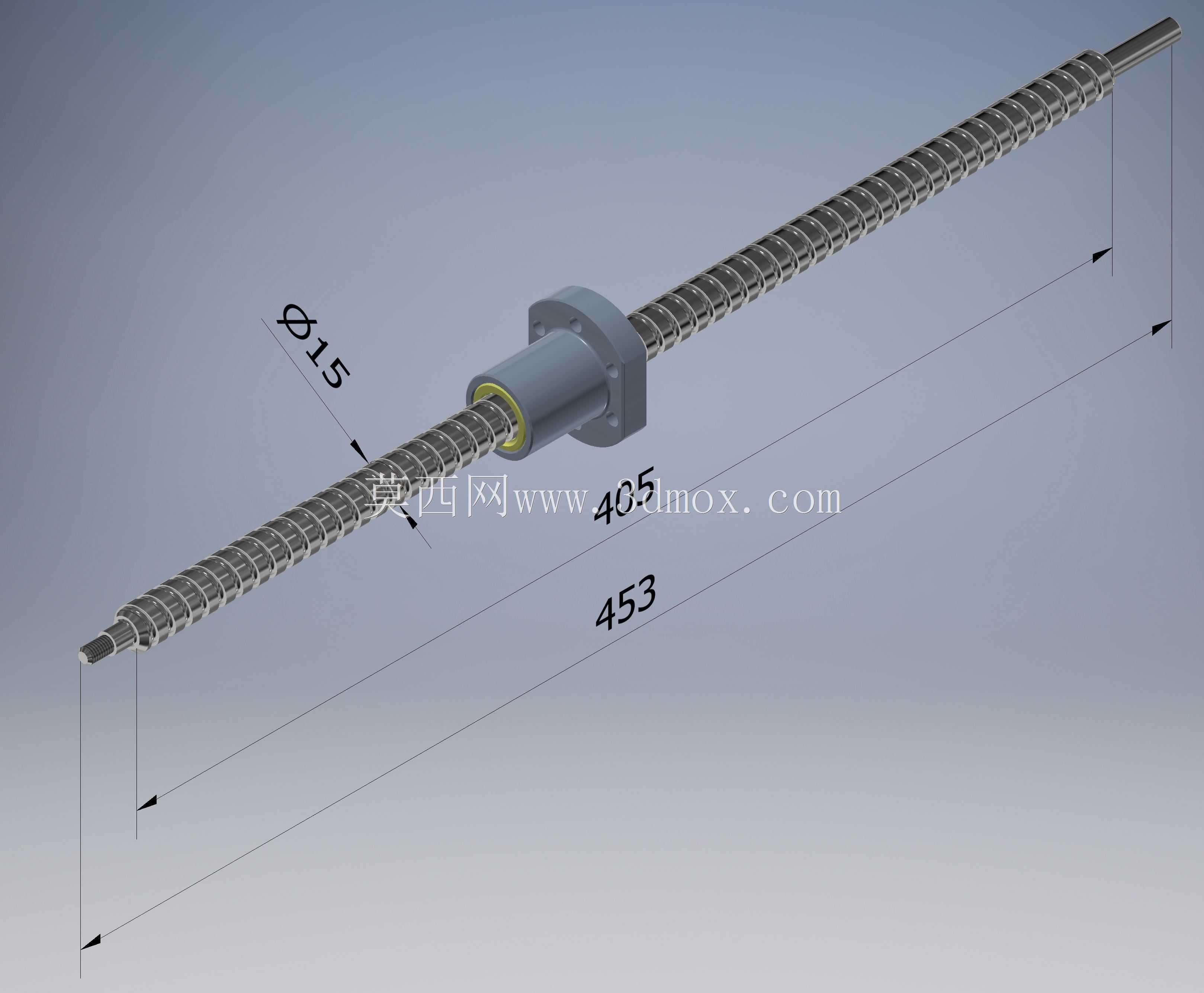

　　在设备内部安装空间局促的场景下更具适配性，钢球在滚道与回流通道之间的过渡段做了圆滑修型，能降低高速进给时的钢球撞击噪音，在每分钟10米的进给速度下运行无明显卡顿。从安装边界尺寸来看，丝杠轴的两端轴颈做了阶梯轴设计，固定端轴颈适配角接触球轴承的安装尺寸，支撑端适配深沟球轴承的配合公差，轴端预留的锁紧螺纹段可配圆螺母完成轴承内圈的轴向锁紧，丝杠的公称直径15mm，导程根据常规CA6140车床进给需求匹配对应参数，能满足普通车削加工时的进给速度要求，也能适配低速进给时的微动精度需求。在实际设备应用中，这类滚珠丝杠相比传统滑动丝杠，传动效率能提升至90%以上，驱动电机的输出扭矩仅需滑动丝杠的三分之一，能有效降低进给驱动系统的功耗，

　　同时反向间隙可通过螺母端部的预紧片调整，将轴向间隙控制在0.02mm以内，满足半闭环控制下的定位精度要求。建模过程中对滚道的螺旋升角、钢球的排布间隙、回流通道的相切轨迹都做了精准还原，螺母本体的安装孔位、密封槽尺寸、两端轴颈的退刀槽、卡簧槽结构都按照实际加工工艺要求绘制，没有遗漏工艺倒角与圆角特征，可直接用于设备改造时的干涉检查、装配模拟，也能作为选型时的尺寸参考依据，核对安装空间的避让距离，避免实际装配时出现螺母与设备床身、导轨滑块的干涉问题。在日常设备维护场景中，这款丝杠的螺母本体预留了注油孔，可定期注入锂基润滑脂，在滚道表面形成油膜，降低钢球与滚道的磨损，延长组件的使用寿命，两端的轴颈密封采用毡圈密封结构，

　　能阻挡加工过程中的切屑、切削液进入螺母内部，避免钢球出现卡滞、滚道划伤的问题。针对不同的安装工况，丝杠的固定方式可根据设备的行程长度、负载大小选择一端固定一端支撑、两端固定两种形式，1400mm长度的丝杠在两端固定安装形式下，临界转速能满足中等转速的进给需求，不会出现高速运转时的丝杠共振问题。
