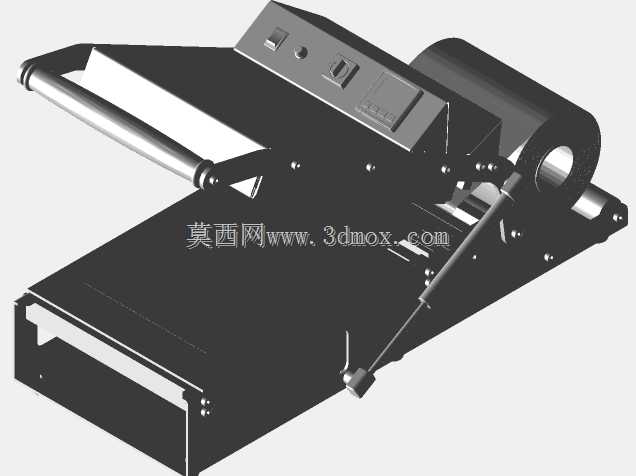

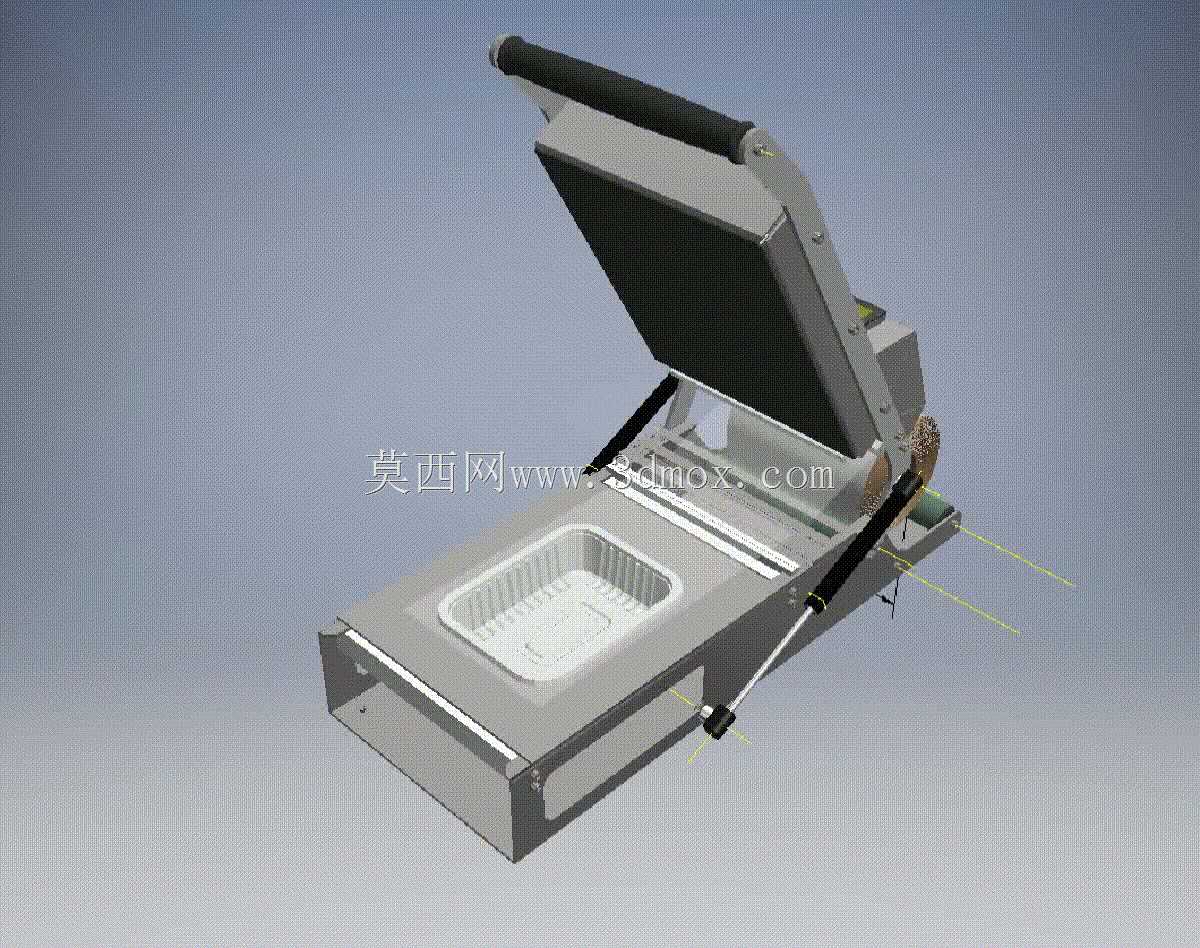

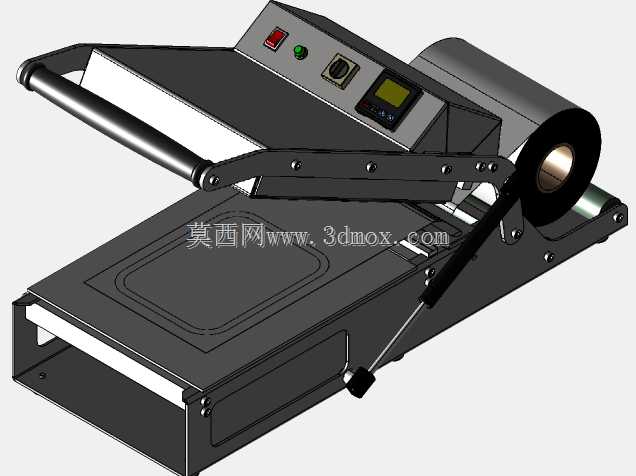

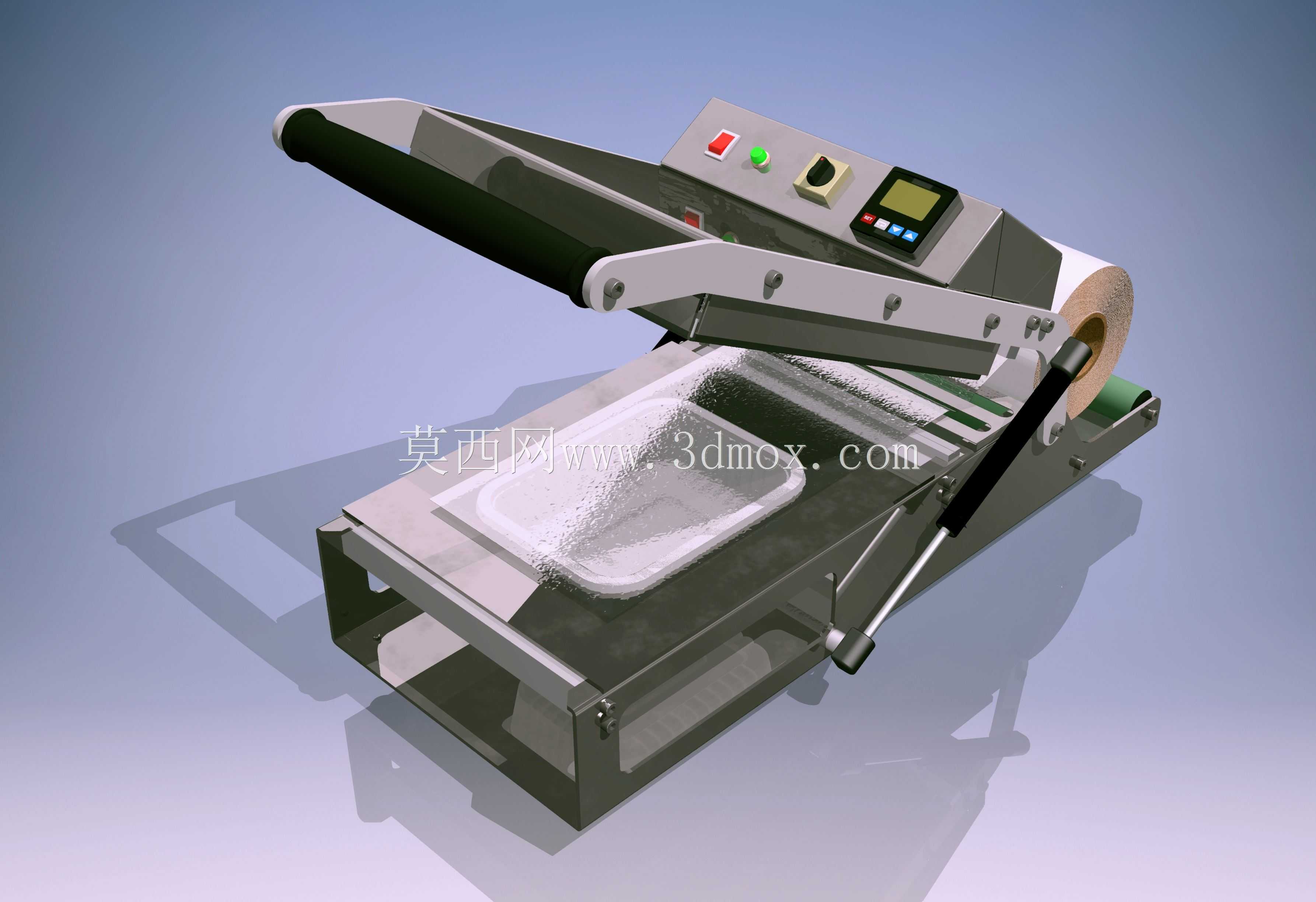

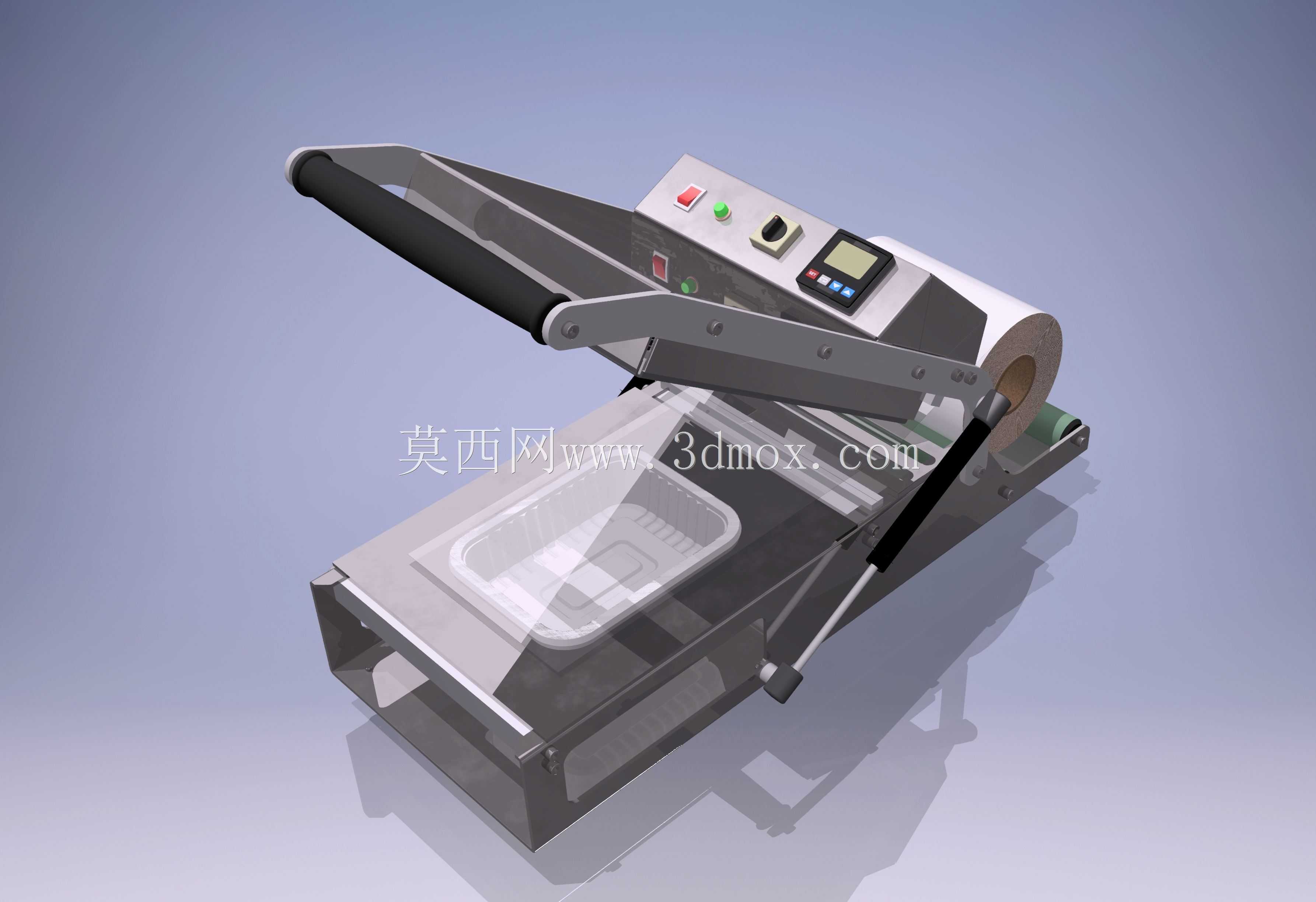

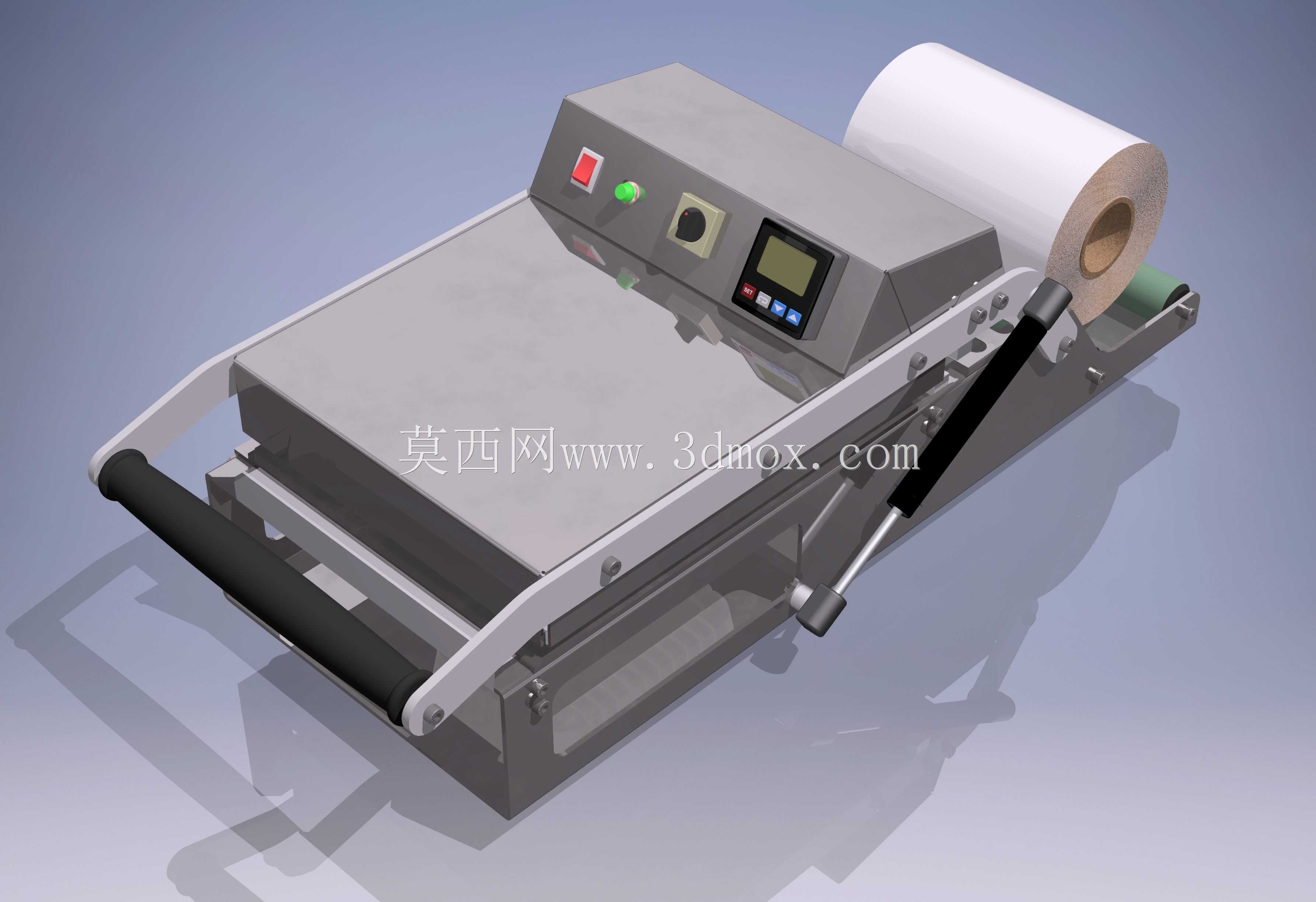

手动塑料食品托盘封口包装设备结构

　　这款手动托盘封口设备主要面向小型餐饮门店、生鲜预制菜分装档口、便利店鲜食区这类小批量封装场景使用，区别于全自动连续式封口产线，它不需要外接气源与复杂电控布线，仅需常规市电接入即可完成热封作业，单工位操作的设计对作业场地要求极低，普通操作台面即可放置使用，适配日封装量在数百盒规模的经营主体，能有效降低小批量封装场景的设备投入成本。设备核心功能是完成带凸缘塑料食品托盘与封口膜的热压粘合，通过手动压下操作臂带动热封模头下行，模头贴合托盘上沿的封口膜后维持设定时长的压力与温度，让封口膜的热熔胶层与托盘凸缘充分熔合，抬起操作臂后即可完成单份产品的封装，封边宽度均匀一致，能满足常规食品封装的密封要求，避免餐盒在配送、存放过程中出现洒漏、

　　串味问题。从结构设计逻辑来看，整机采用杠杆式压合结构，操作臂的铰接点位置经过力矩匹配，操作人员施加较小的下压力即可让模头获得足够的封合压力，长手柄外侧包裹防滑绝缘套，既避免操作过程中打滑，也能阻隔热封组件传导的少量余温，提升长时间操作的舒适度。设备底座采用整体式钣金折弯成型，底部预留四个防滑脚垫安装位，放置在台面时不会随压合作业出现滑移，底座上方的托盘定位槽可根据常用盒型更换适配的定位工装，无需改动主体结构即可兼容不同长宽尺寸的标准食品托盘，热封模头采用嵌入式加热管布局，加热区域温度均匀性偏差控制在较小范围，避免局部温度过高导致封口膜烫穿、或是温度不足造成封边脱开的问题。设备侧方安装有封口膜卷轴支架，支架带阻尼结构，

　　拉动封口膜时不会出现膜卷过度松脱的情况，膜料走带路径设置有导向压条，能保证封口膜平整覆盖在托盘上方，不会出现褶皱偏移导致的封边缺陷。操作面板区域集成了温度调节旋钮、加热开关与温控显示屏，操作人员可根据不同厚度、不同材质的封口膜调整热封温度，加热状态有对应的指示灯提示，到达设定温度后即可开始封合作业，面板上还设置有急停按钮，出现异常情况时可直接切断加热回路，保障操作安全。整机的安装边界尺寸适配常规操作台面的纵深与宽度，放置时不需要额外预留过多的操作空间，操作臂抬起后的最大高度不会遮挡操作人员的视线，下压行程的终点设置有限位缓冲结构，避免硬接触造成模头磕碰损伤，铰接转动部位采用自润滑轴套，长期使用也不会出现卡滞、晃动问题，

　　维护时仅需定期清理模头表面残留的热熔胶渍即可，不需要复杂的拆解保养。这类手动封口结构的三维建模过程中，需要重点验证压合行程与托盘高度的匹配关系，避免模头下行过度压塌托盘本体，同时要校核杠杆机构的力矩传递效率，保证操作力在普通人可轻松施加的范围内，热封组件的安装位置需要与底座定位槽保持严格的平行度，否则会出现单边封合不严的问题，走膜机构的阻尼力矩需要反复调试，既要保证拉膜顺畅，也要避免膜卷松垮导致的膜料浪费。
