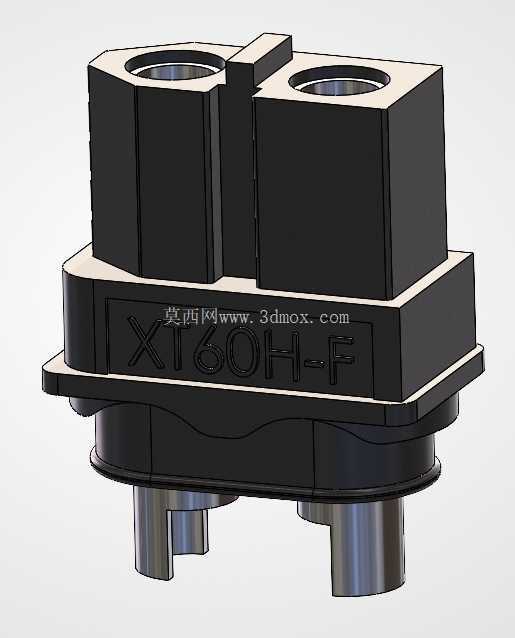

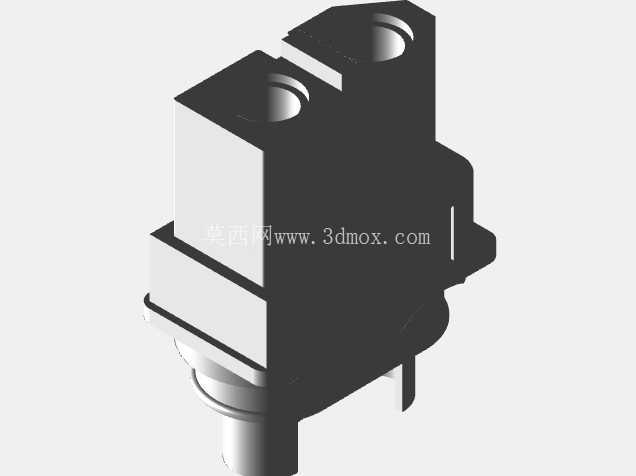

板载式XT60H-F母头电源接插件结构设计

这款板载式XT60H-F母头接插件，是面向大电流低压供电场景开发的板端连接部件，核心应用覆盖航模动力供电、3D打印机电源输入、小型储能设备输出接口、工业控制板卡直流供电回路等需要频繁插拔、承载持续大电流的连接场景，相比传统的DC插座、接线端子，其接触电阻更低、抗振动松脱能力更强，能够在持续30A以上的电流负载下保持稳定的温升表现，避免接插件过热烧蚀的问题。

从结构设计逻辑来看，该接插件采用卧式板载安装布局，主体绝缘基座采用耐高温阻燃工程塑料注塑成型，基座上集成了两个独立的极性插孔腔体，腔体内部设置有防反插定位筋，与公头插片的凹槽对应，能够完全避免正负极反插造成的电源短路风险，这一设计在直流供电场景中尤为关键，可杜绝因插反导致的后端电路烧毁问题。基座底部设置有两个定位柱，对应PCB板上的定位孔，在波峰焊或回流焊工序中能够精准固定接插件位置，避免焊接过程中接插件偏移导致的引脚虚焊、位置超差问题，两个焊接引脚采用扁状镀锡铜材质，与PCB焊盘的接触面积更大，焊接后的机械强度更高，能够承受反复插拔带来的侧向冲击力，不会出现引脚从焊盘脱落的问题。

接插件的接触部件采用铍铜镀金弹片结构，弹片采用多触点环抱式设计，当公头插片插入时，弹片从多个方向抱紧插片，有效接触面积远大于普通的单触点接插件，能够将接触电阻控制在0.5mΩ以内，大电流通过时的发热集中点被分散，长时间满负载工作时接插件表面温升不超过30K，满足工业级设备的温升要求。弹片表面镀金处理一方面能够降低接触电阻，另一方面可以避免铜材氧化，在潮湿、多粉尘的使用环境下仍能保持稳定的导电性能，延长接插件的使用寿命。绝缘基座的上部设置有两个凸起的固定柱，对应公头外壳的定位卡槽，插合到位后会产生清晰的段落反馈，同时能够锁定公头位置，在设备受到振动、冲击时不会出现松脱断电的情况，适配移动设备、机载设备等存在振动工况的使用场景。

从安装边界尺寸来看，该接插件整体宽度为22mm，总高度（从PCB板面到接插件顶部）为16mm，引脚中心距为10mm，定位柱直径为2mm，伸出基座底部长度为1.5mm，焊接引脚宽度为3mm，伸出长度为3.2mm，在PCB布局时需要在接插件周围预留至少3mm的安全间隙，避免与周边的电容、电阻等元器件产生干涉，同时要保证公头插拔路径上没有结构遮挡，预留至少25mm的插拔操作空间。接插件基座底部与PCB板面贴合的面设置有0.3mm的凸台，能够避免焊接时焊锡爬到基座内部造成插孔堵塞，同时可以抵消PCB板面的轻微不平整，保证接插件安装后的平整度。

在实际选型应用中，该接插件适合12V-60V直流供电回路使用，持续承载电流可达35A，峰值电流可承受60A持续10s，完全满足航模动力、3D打印机热床与喷头供电、小型电动工具电池接口等场景的电流需求。相比立式安装的同规格接插件，卧式板载的设计能够降低整体安装高度，适配内部空间紧凑的设备结构，同时插拔时的受力方向平行于PCB板面，不会对焊盘产生垂直方向的拉力，进一步提升了连接的可靠性。接插件的外壳表面做了哑光磨砂处理，标识区域模刻有型号与极性标识，生产组装时能够快速识别极性方向，减少组装错误率，外壳的棱角处均做了R0.5的圆角处理，避免组装过程中划伤操作人员手部，也减少了应力集中导致的基座开裂风险。

在模具开发层面，该接插件的绝缘基座采用压铸模成型，分型面设置在基座中部的法兰面位置，能够保证两个插孔腔体的同轴度公差控制在0.05mm以内，公母头插合时不会出现卡滞、插拔力过大的问题，插孔内部的防反插筋条与基座一体成型，无需后续组装工序，提升了生产效率与结构一致性。接触弹片采用连续模冲压成型，折弯角度公差控制在±1°以内，保证每个弹片的抱紧力一致，插拔力稳定在15N-25N区间，既不会因为插拔力过小导致容易松脱，也不会因为插拔力过大造成操作困难。
