适配WF-6307A三脚架的RFID天线固定支架

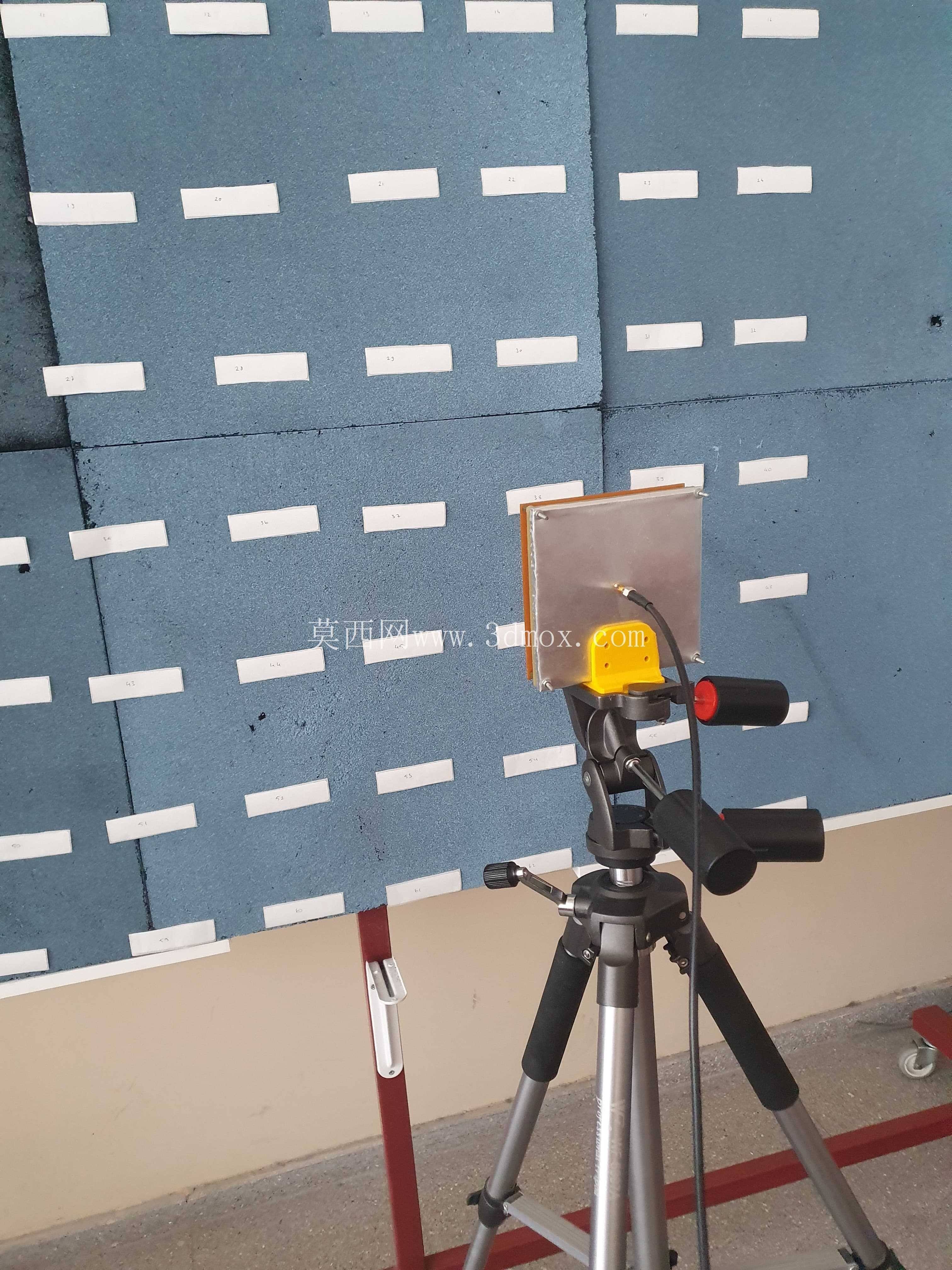

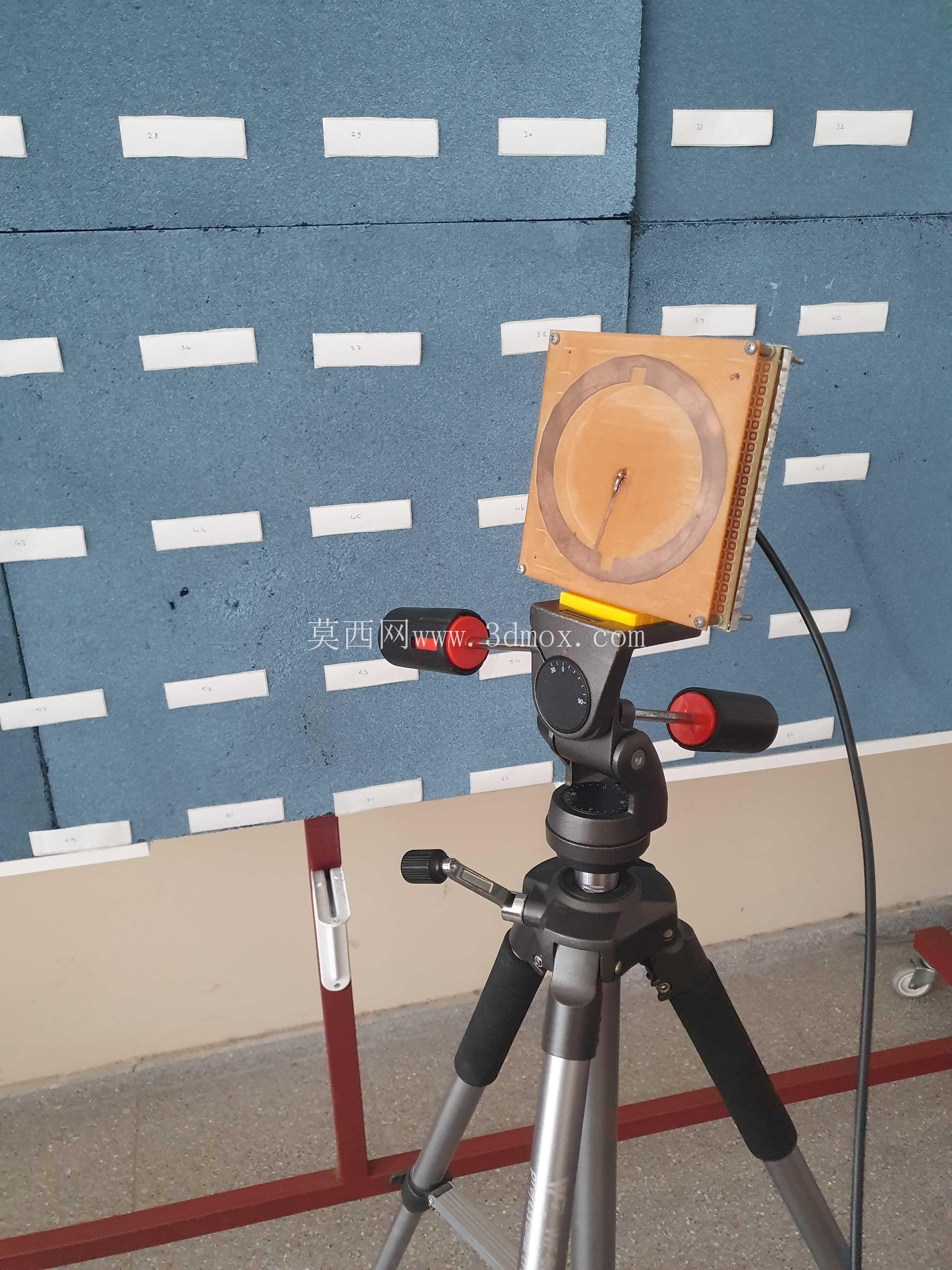

在现场射频识别作业场景中，三脚架搭载式RFID识读设备的天线固定一直是容易被忽略的细节问题，常规的通用夹具要么夹持力不足导致设备在户外作业、移动巡检过程中出现天线偏移，要么夹持结构过于复杂，拆装调整角度时需要反复拧动多颗紧固件，耽误现场作业效率。这款适配WF-6307A三脚架的RFID天线支架，正是针对这类现场使用痛点做的结构优化设计，整体采用一体化压铸成型的结构思路，避免了多零件拼接带来的装配累积误差，同时也能提升支架整体的抗振性能，适配户外移动作业、仓储盘点、资产巡检等多类需要临时架设RFID识读设备的场景。

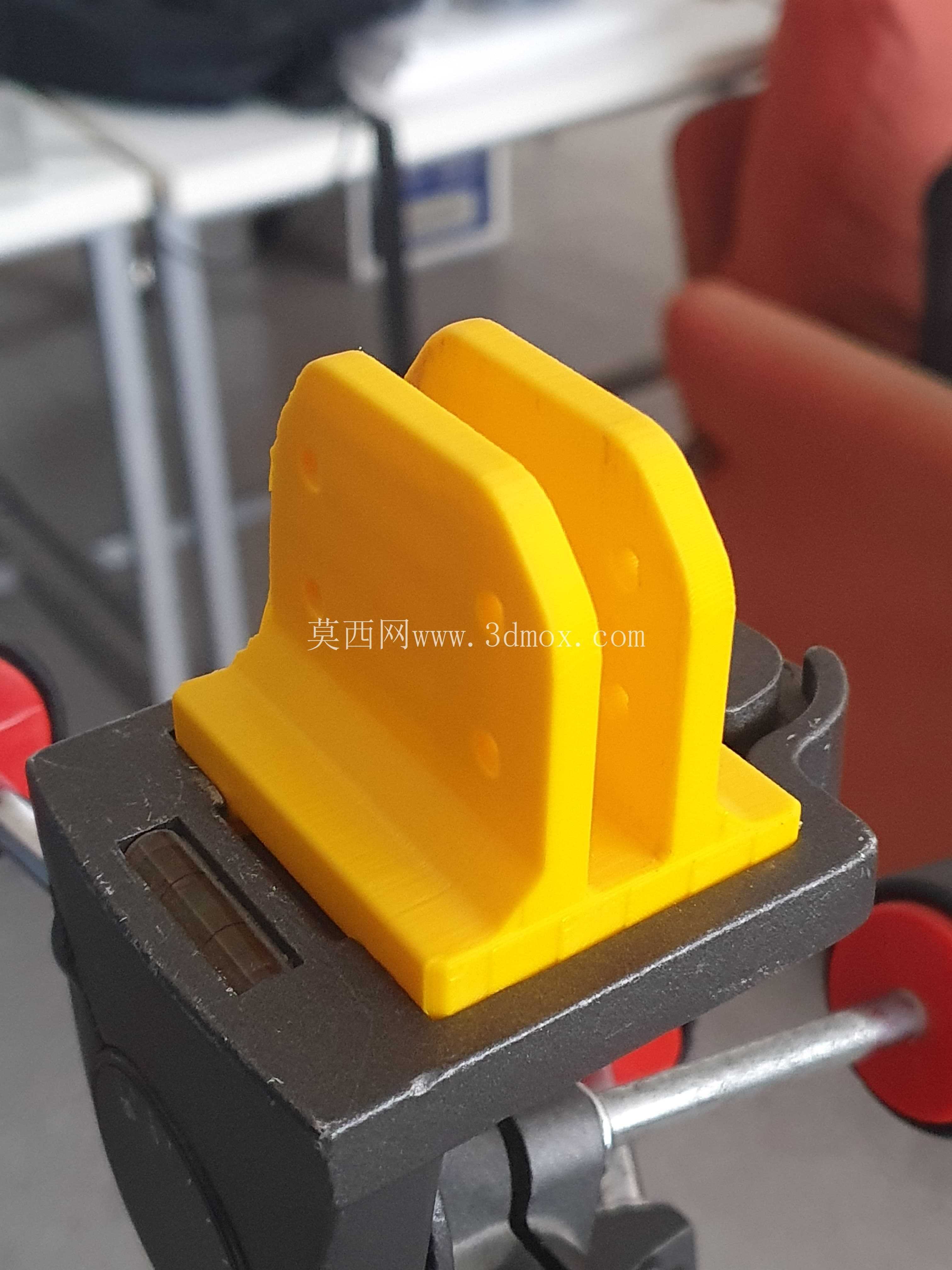

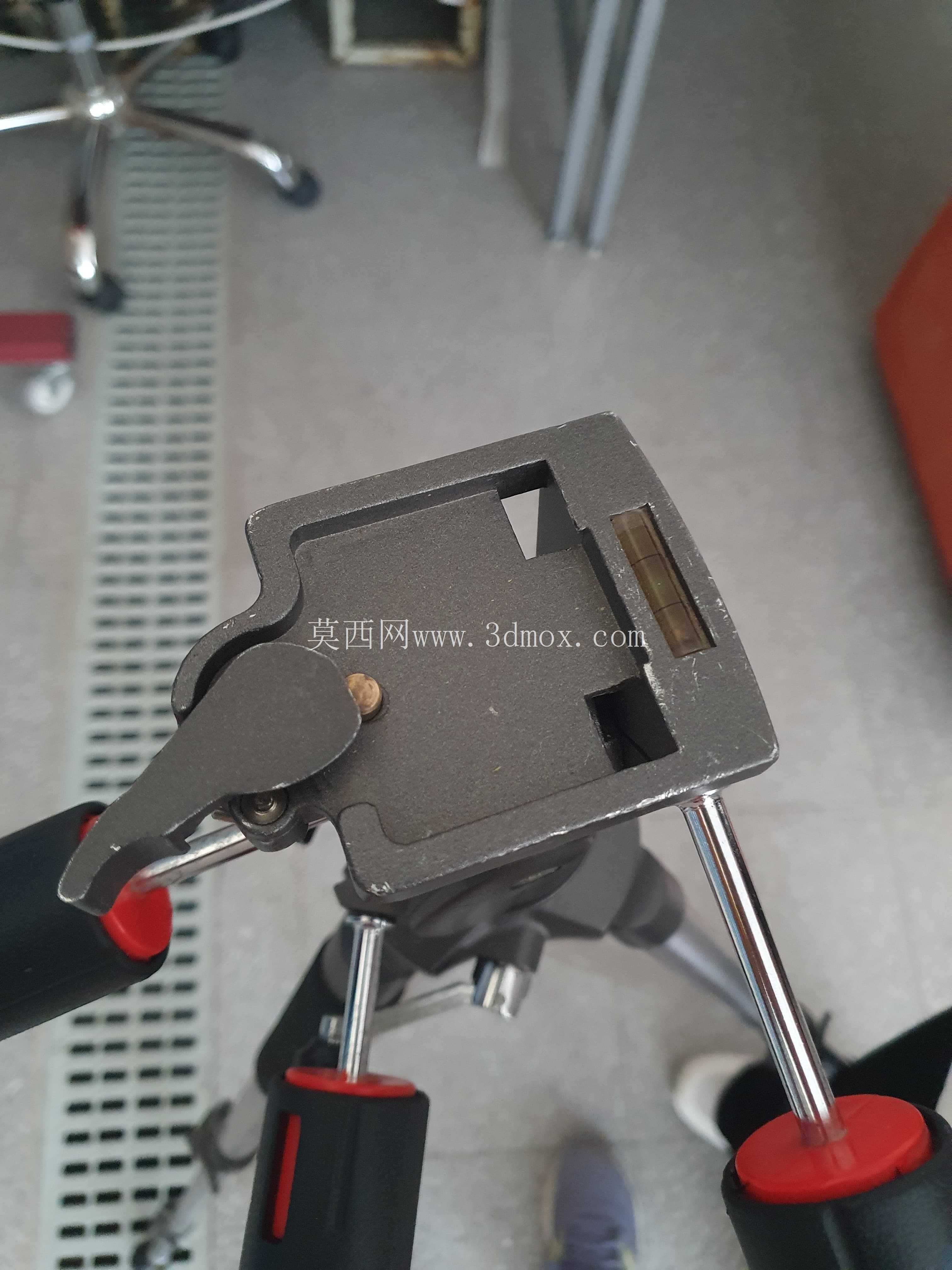

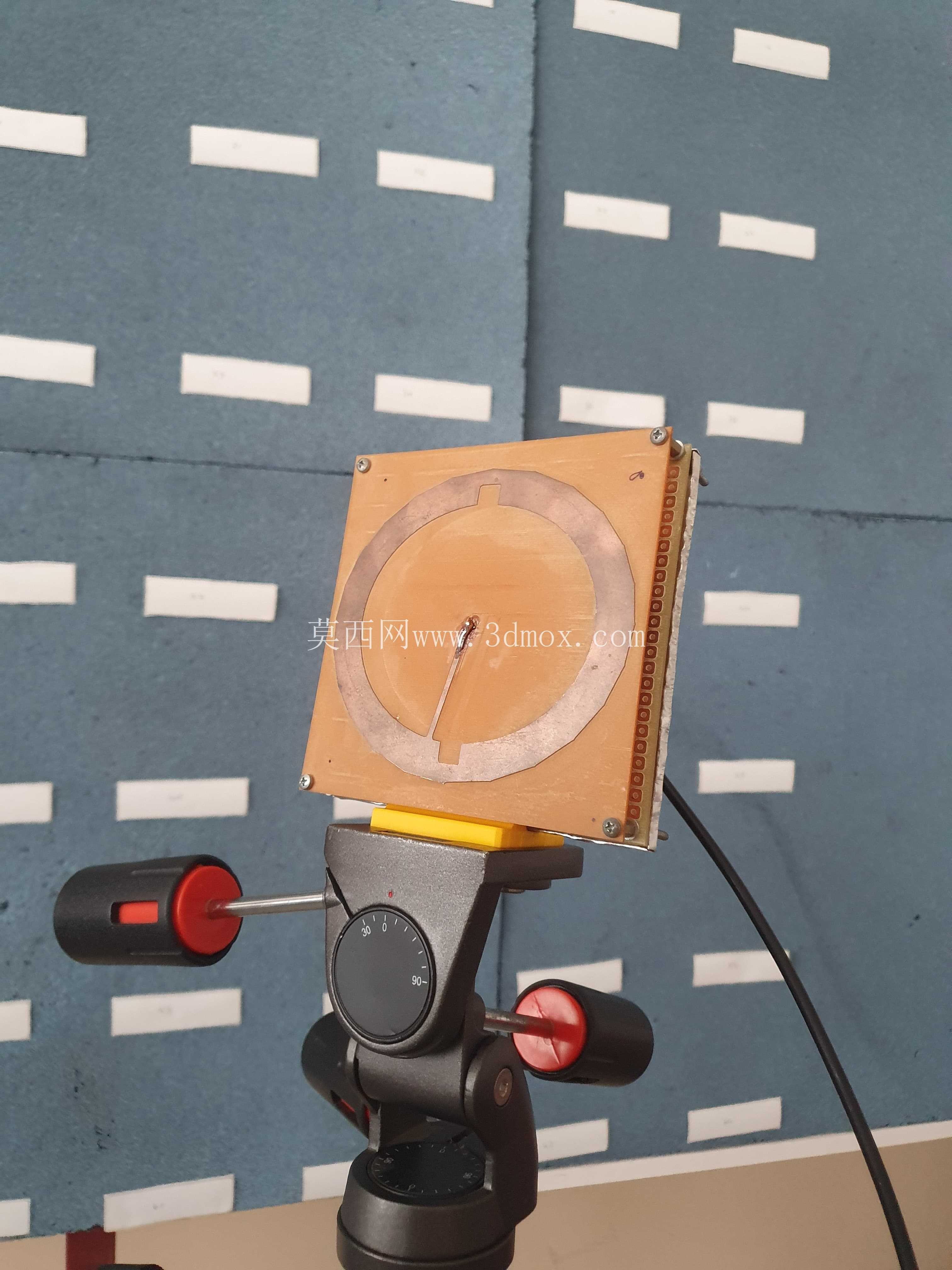

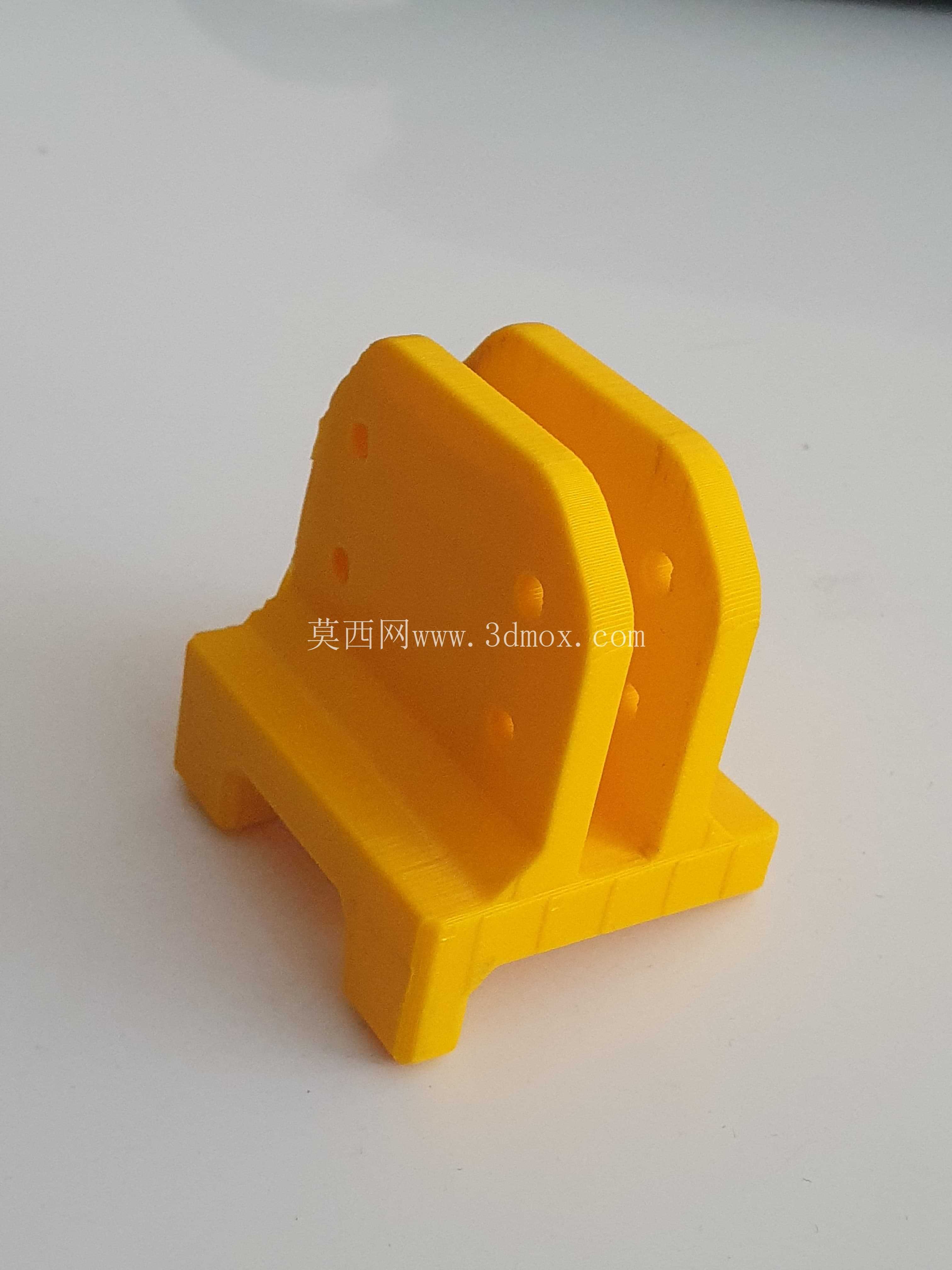

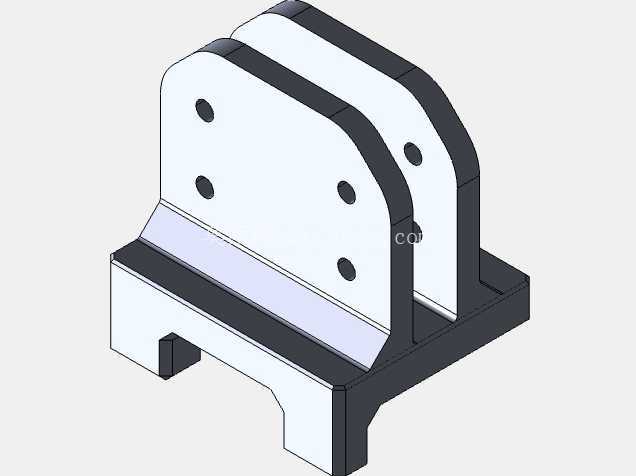

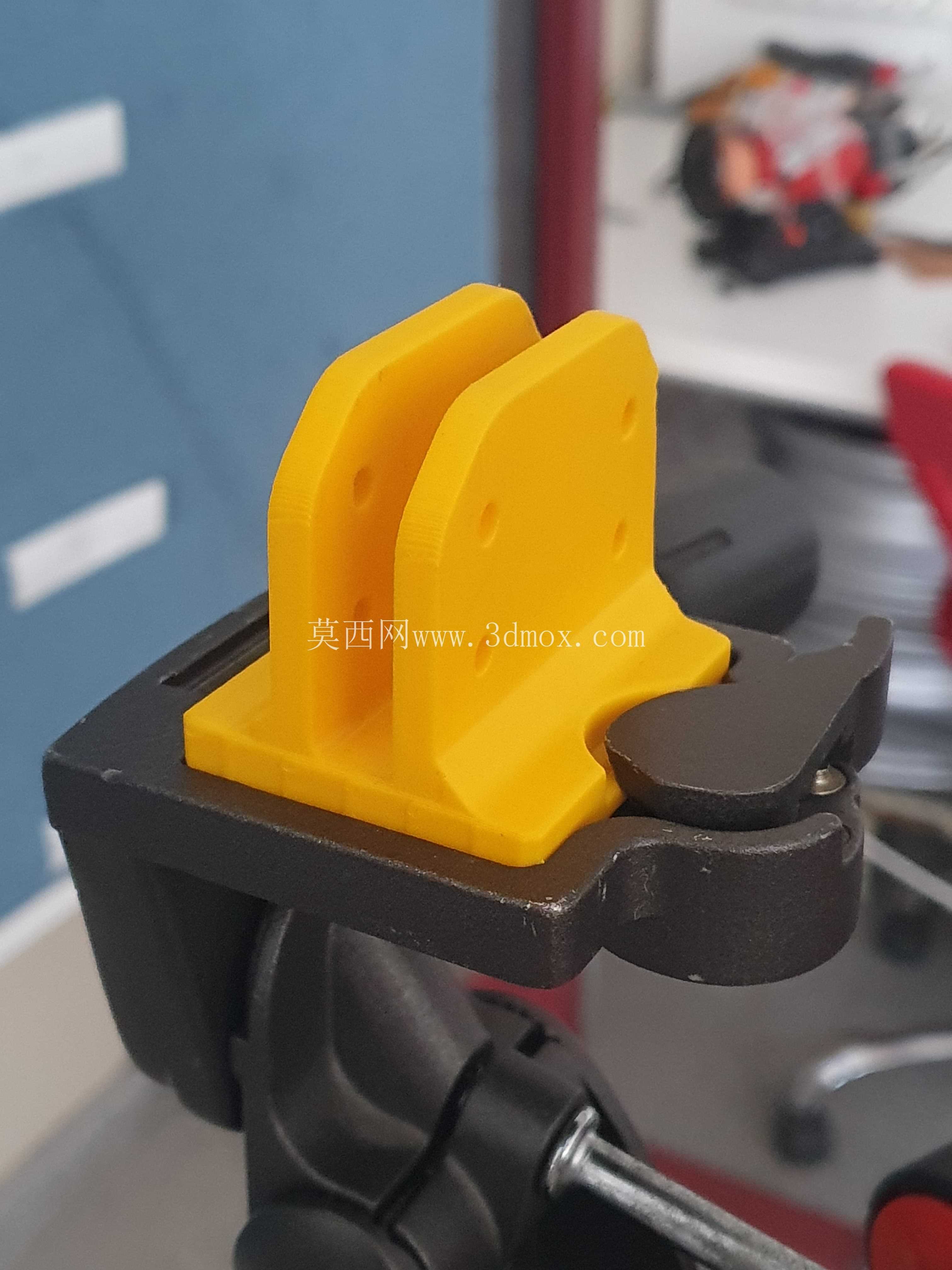

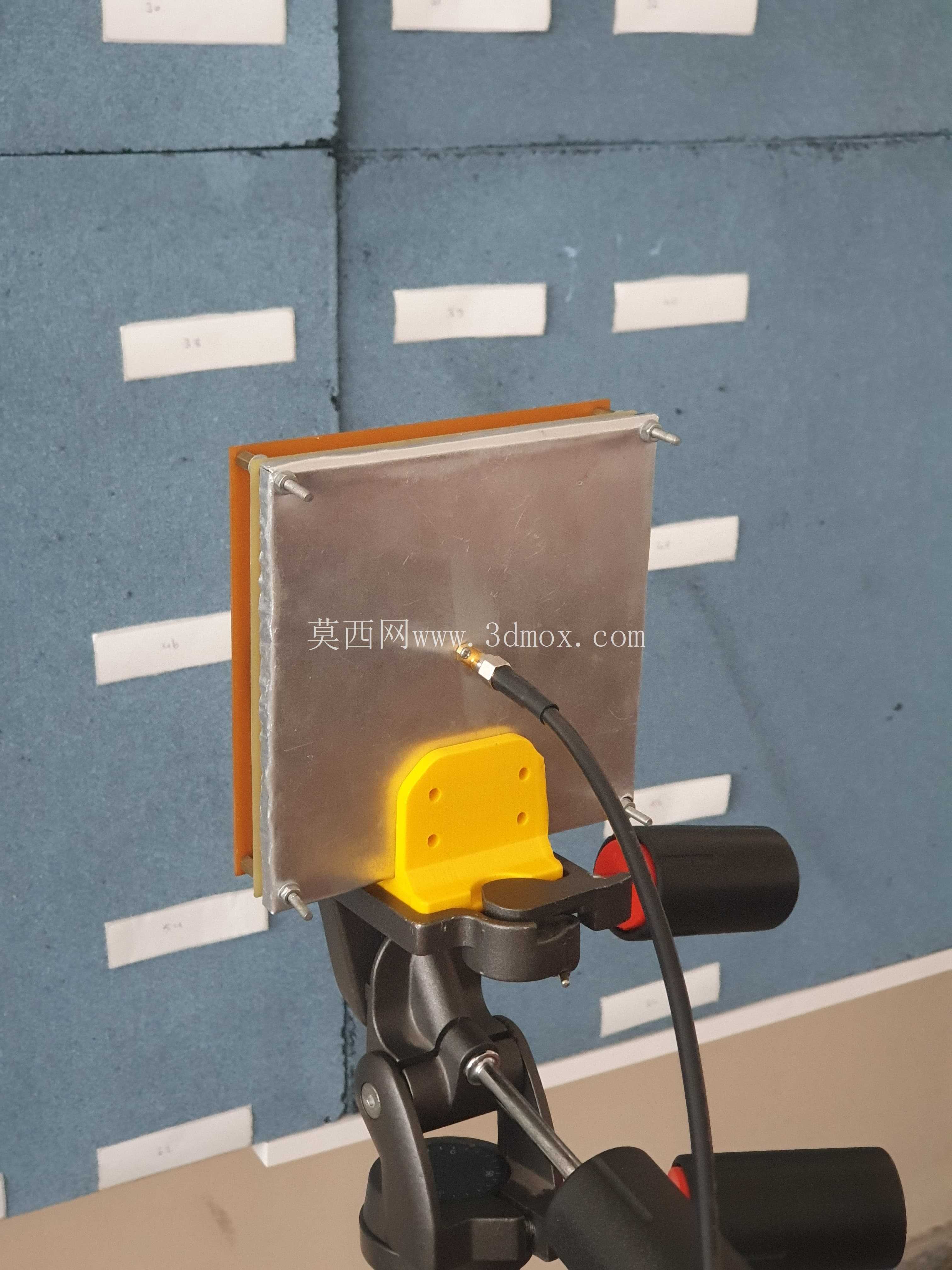

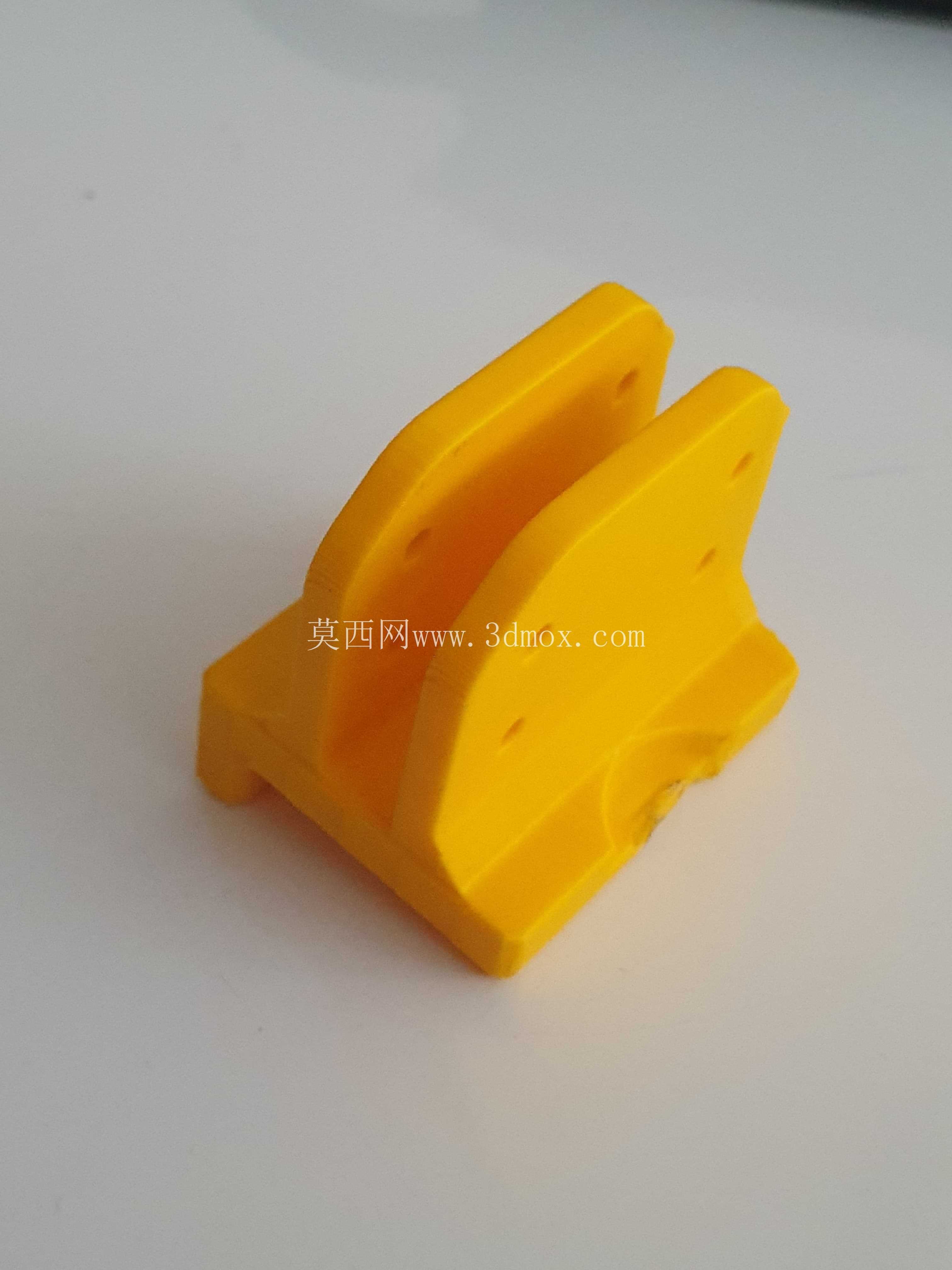

从实际功能特性来看，支架底部采用了与WF-6307A三脚架快装板匹配的卡接结构，不需要额外的转接板就可以直接卡在三脚架的云台上，底部的定位凸台刚好嵌入三脚架快装座的定位槽内，安装后不会出现周向转动的问题，卡接到位后依靠三脚架自带的快装锁扣就可以完成固定，整个安装过程不需要额外工具，单人10秒内就可以完成支架与三脚架的装配。支架上部的双立板结构是天线安装的核心部位，两块平行的立板上预留了多组安装孔位，孔位的间距按照主流RFID平板天线的安装孔距做了适配，既可以通过螺栓直接固定天线本体，也可以加装转轴组件实现天线俯仰角度的调整，立板边缘做了加厚的加强筋结构，即使搭载重量在1.2kg以内的天线设备，也不会出现立板变形、天线下垂的问题。

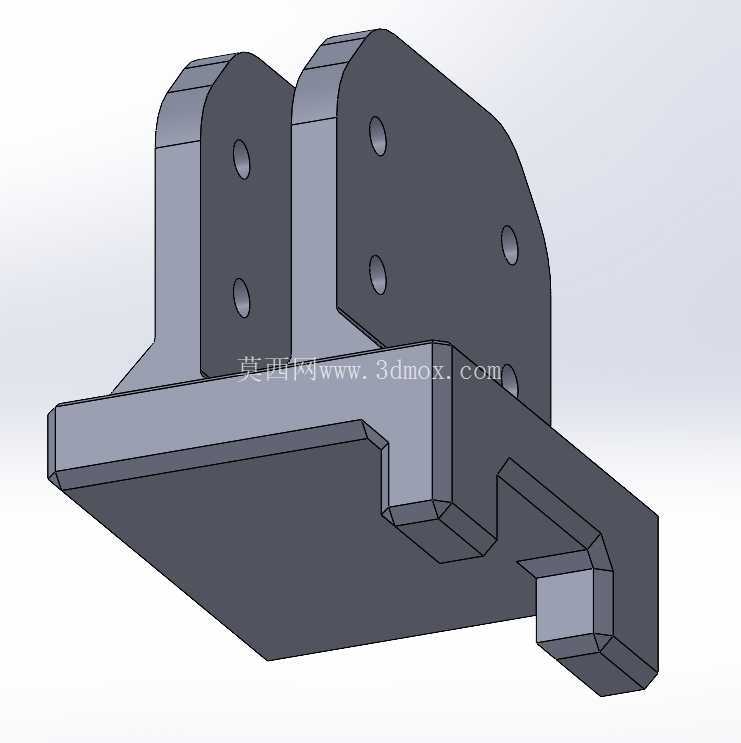

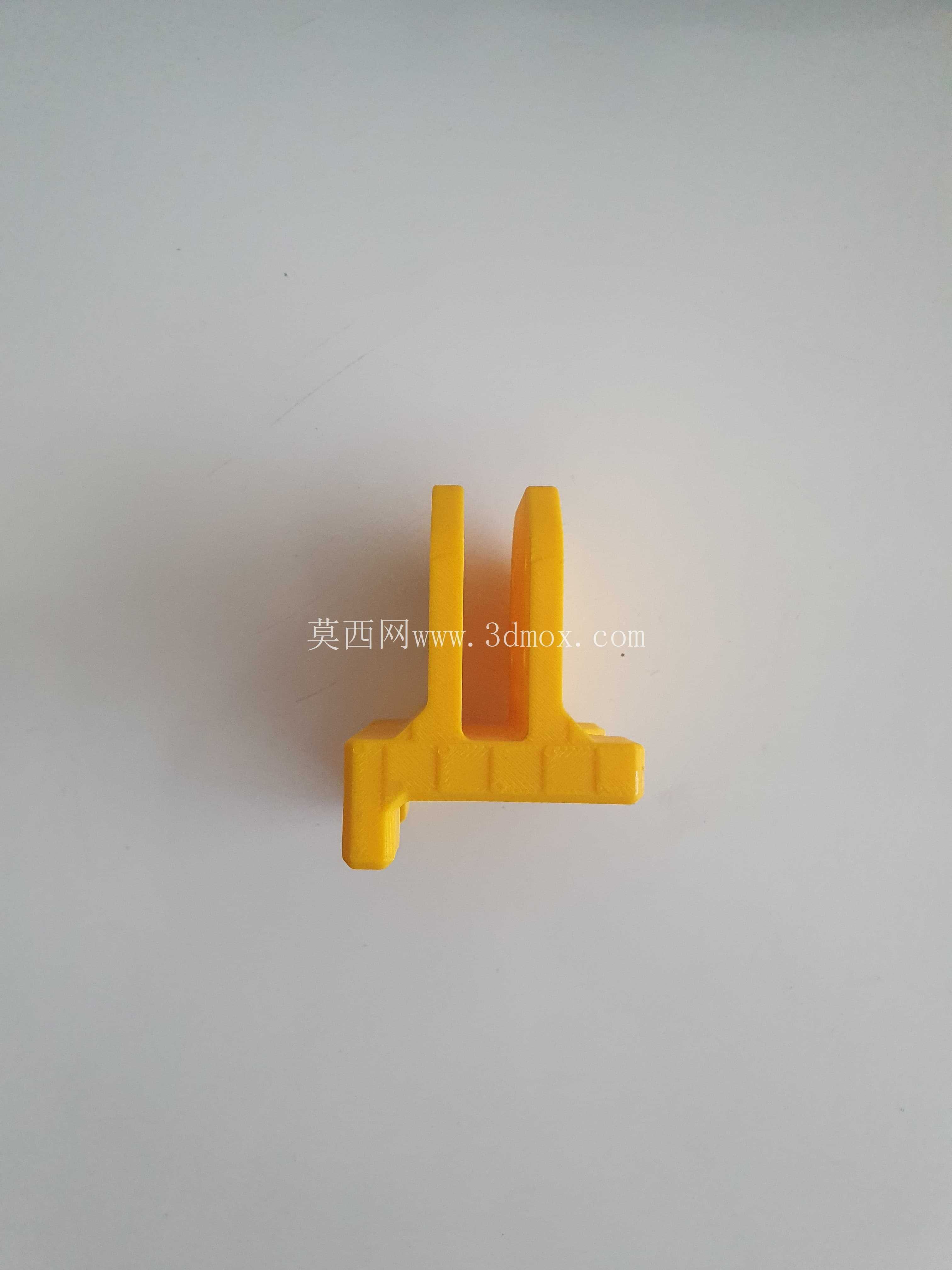

设计过程中首先考虑的是安装边界的适配性，支架整体的底部安装面尺寸控制在85mm×60mm以内，刚好可以嵌入WF-6307A三脚架快装座的夹持范围，不会出现底部尺寸过大卡不进快装夹、或者尺寸过小夹持不稳的问题；上部两块立板的间距设置为32mm，既可以容纳常规厚度的RFID天线安装座，也不会因为间距过大导致天线安装后出现左右晃动的间隙。立板上的安装孔采用了M4的标准螺纹孔，孔位的位置度公差控制在0.1mm以内，保证天线安装后不会出现孔位错位、螺栓拧不进去的问题。支架中部的承托板做了15度的倾斜导向面，当天线向下调整俯仰角度时，天线的底部外壳可以贴合在这个导向面上，起到辅助承托的作用，避免连接螺栓长期承受径向剪切力出现断裂的问题。

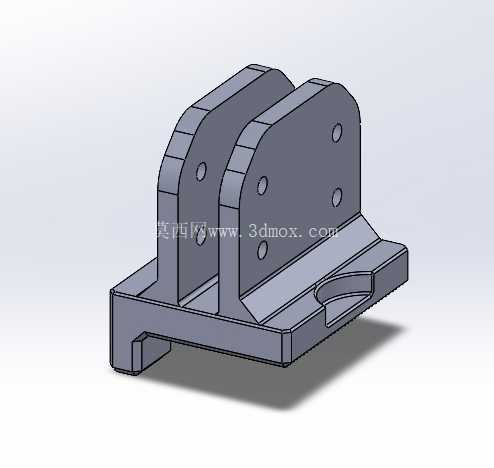

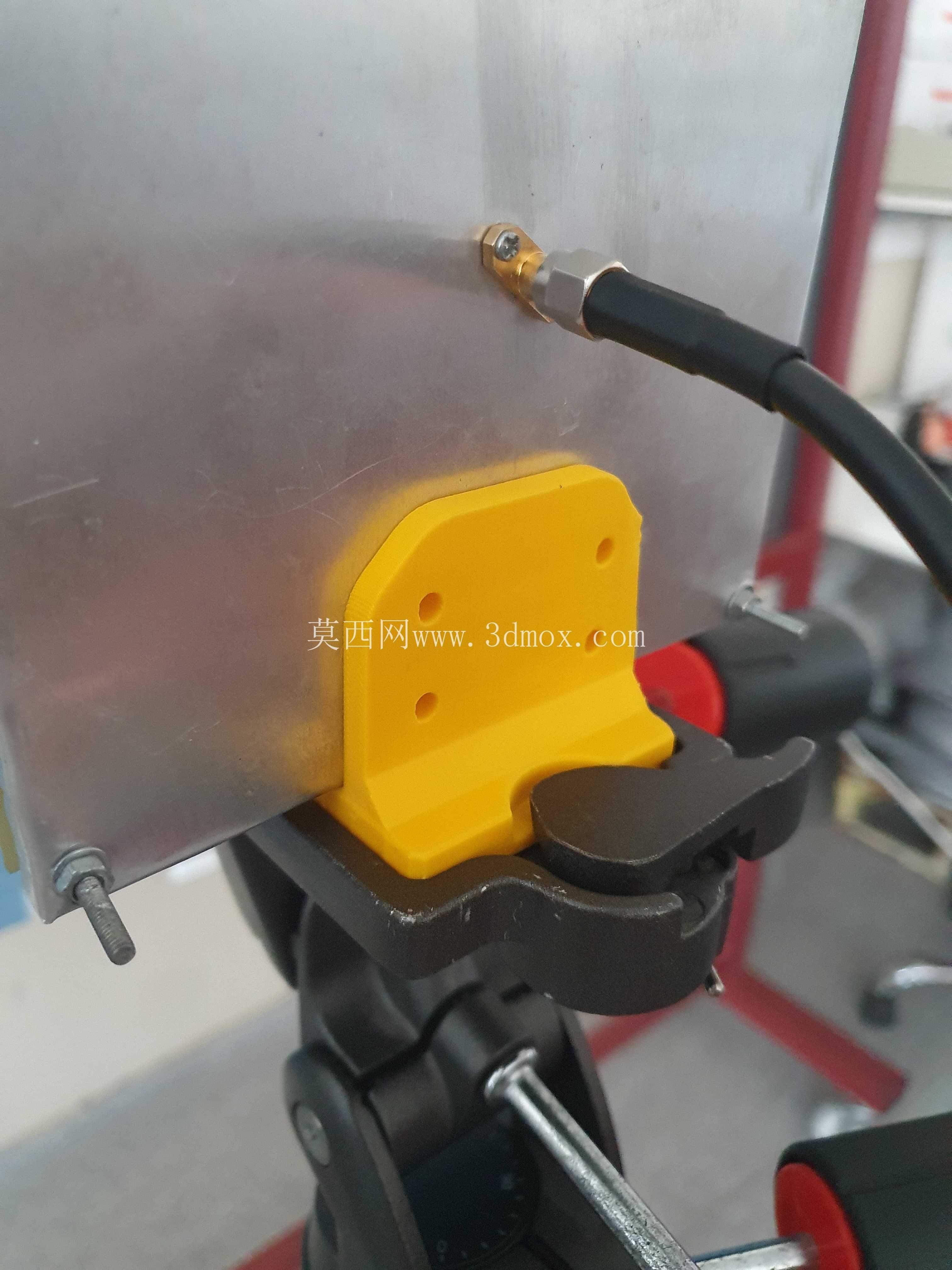

除了搭载RFID天线的核心用途之外，这款支架的结构也具备一定的拓展性，当不需要进行RFID识读作业时，可以将上部的安装孔位搭配通用手机夹，作为三脚架的手机直播、拍摄固定支架使用，底部的卡接结构不需要做任何改动就可以直接适配，实现了一件支架的多场景复用。结构设计时特意规避了容易积灰、积水的封闭空腔，所有的转角位置都做了R2的圆角过渡，既方便压铸成型后的脱模工序，也能减少使用过程中应力集中的问题，提升支架的整体使用寿命。支架的底座前端做了一个内凹的弧形槽，这个结构是为了方便作业人员在拆卸支架时手指可以抠住槽位发力，避免因为支架与快装座贴合过紧难以取下的问题，这个细节是在多次现场实测后补充的结构优化，之前的平底座设计在低温环境下、或者三脚架快装座有轻微变形时，拆卸支架需要借助撬片，非常不方便，增加这个弧形抠槽后，拆卸的便利性提升了很多。

在安装兼容性的考量上，这款支架没有做过多的异形结构，所有的安装孔位都采用标准公制螺纹，除了适配WF-6307A型号的三脚架之外，只要快装座夹持范围在55mm-90mm之间的通用三脚架、桌面支架都可以搭配使用，上部的安装孔位除了固定RFID天线、手机之外，也可以固定小型补光灯、运动相机等轻量化的外接设备，拓展性足够覆盖大部分现场临时架设设备的需求。整体结构的壁厚控制在3mm，在保证结构强度足够的前提下尽可能控制整体重量，整个支架的重量控制在180g左右，不会给三脚架带来过多的额外负载，外出作业携带时也不会增加明显的负重感。
