精密手动线性位移调节滑台结构

这款手动线性位移调节结构，是面向小行程高精度微调场景开发的机械构件，在实验室光学装调、小型工装夹具定位、精密检测工位进给、半导体封装辅助定位、模具刃口微调整等场景中都有广泛应用，核心作用是在无动力输入的工况下，为负载提供单轴线方向的微米级精准位移调节，满足小空间内的位置校准、进给微调、对位调整需求。

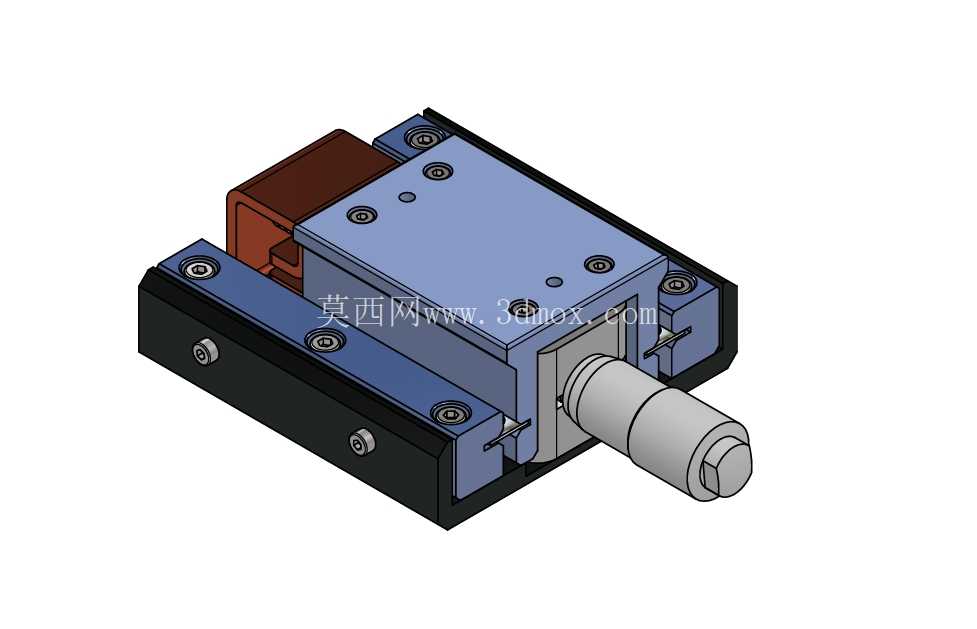

从功能特性来看，该滑台采用侧装测微螺杆驱动的结构形式，选用Mitutoyo 148-104系列测微螺杆作为驱动输入部件，该测微头本身具备0.01mm的分度精度，配合滑台内部的载荷传递结构，可实现稳定的微调进给，无爬行、无空回间隙。滑台的运动副采用钢球载荷传递结构，配合预压弹簧消除运动间隙，运动过程中摩擦阻力均匀，无卡顿，在全行程范围内的直线度误差可控制在微米级，满足精密调节的重复定位要求。滑台的锁紧结构集成在运动滑块侧面，调节到位后可通过侧顶螺钉锁定滑块位置，避免受振动、负载偏移影响出现位置漂移，保障工位定位的长期稳定性。

设计过程中，所有组件的选型与配合均遵循ISO通用机械标准，紧固件选用ISO 4762标准的M2×6内六角圆柱头螺钉，所有安装孔位、配合公差均按照通用工业装调配件的安装边界设计，可直接与市面主流的光学平板、工装基板、检测治具配套安装，无需额外加工转接板。结构采用堆叠式设计思路，单轴滑台可通过同规格螺钉直接堆叠组成XY两轴调节平台，扩展使用场景，无需重新设计连接结构，大幅降低多轴调节工位的搭建成本。

从安装边界与尺寸设计来看，滑台底座采用发黑处理的钢制结构，保障基座的刚性与长期使用的防锈性能，底座安装孔为沉头孔设计，可从上方直接穿入螺钉固定在安装基板上，安装操作空间充足，无需在基板下方预留螺母锁紧空间。滑块台面为硬质铝合金材质，在保障结构刚性的同时降低运动部件重量，减小驱动螺杆的负载，提升微调手感的均匀性，台面上预留标准的螺纹安装孔位，可直接固定小型负载、治具、检测探头等部件，安装孔位间距符合通用精密滑台的安装规范，可直接替换同行程规格的其他手动滑台产品，降低设备维护替换的适配成本。

结构设计中充分考虑了实际使用的维护便利性，所有运动部件的润滑通道均预留注油空间，长期使用后可直接在滑动副位置注入润滑脂，无需完全拆解滑台即可完成日常维护。弹簧预紧结构的预压力经过匹配计算，既可以完全消除钢球与导轨面之间的间隙，又不会因为预压力过大导致调节阻力过大，保障手动调节时的手感顺滑，单指即可完成全行程的微调操作，适合长时间装调作业的使用场景，不会出现调节费力的问题。滑台的行程范围与所选测微螺杆的有效量程匹配，在全行程范围内无运动卡滞，极限位置设置有限位结构，避免调节超程导致钢球脱落、结构损坏，提升使用过程中的容错性，即使操作人员误操作将测微螺杆旋至极限位置，也不会造成滑台内部构件的损坏。

在实际工况使用中，该滑台可承受垂直于台面方向的额定静态载荷，满足小型光学元件、检测传感器、微型工装的承载需求，运动过程中台面的俯仰、偏摆误差控制在极小范围内，保障调节过程中负载的姿态稳定性，不会因为滑台本身的运动误差影响装调或检测精度。整体结构无易损件，正常使用工况下的使用寿命可达数万次调节循环，适合在工业生产车间、实验室、检测室等多种环境下使用，对环境温湿度的适应范围宽，无特殊的使用环境要求。
