Elegrow五寸嵌入式显示面板结构设计

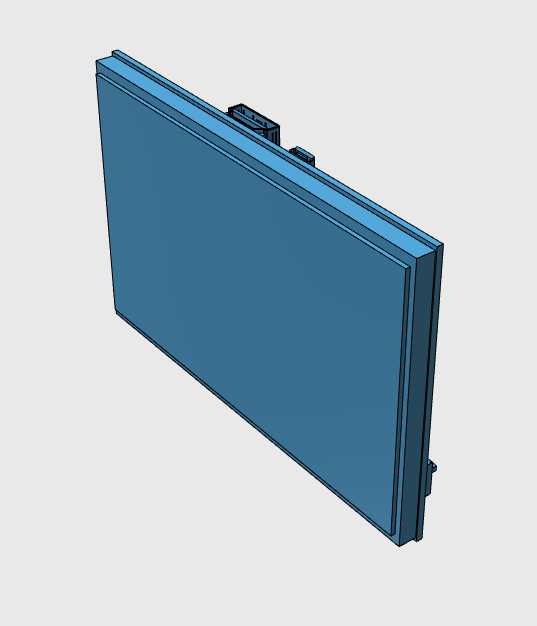

　　这款五寸显示面板的结构设计，核心围绕嵌入式设备的集成需求展开，在做结构方案的时候，最先要敲定的是安装边界的适配性，毕竟这类显示模块大多用在小型数控操作端、桌面级实验设备面板、嵌入式工控终端这类场景，安装位的开孔公差、面板与设备壳体的贴合度直接决定了后期装配的顺畅度。从结构布局来看，面板主体采用薄型平板式设计，显示区域占据面板正面绝大多数面积，背部预留了驱动板的安装位，四个边角位置设置了弹性卡扣结构，不需要额外打螺丝就能卡入预设的设备面板开孔里，这种卡扣的卡入深度做了限位设计，装配到位后面板正面和设备外壳表面保持齐平，不会出现凸起或者凹陷的情况，既保证了外观的整体性，也能避免缝隙积灰影响内部电路。

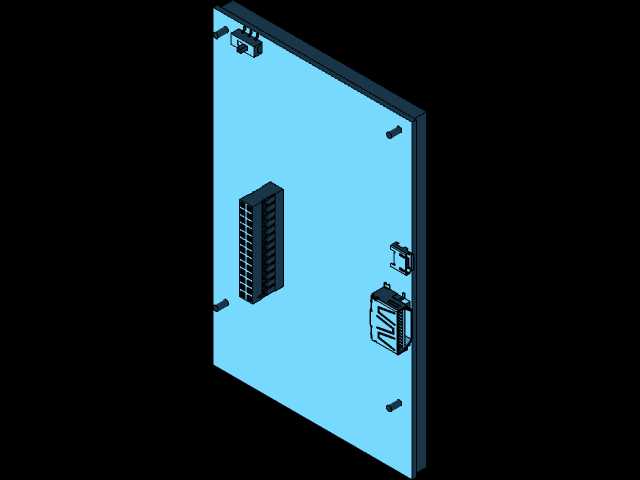

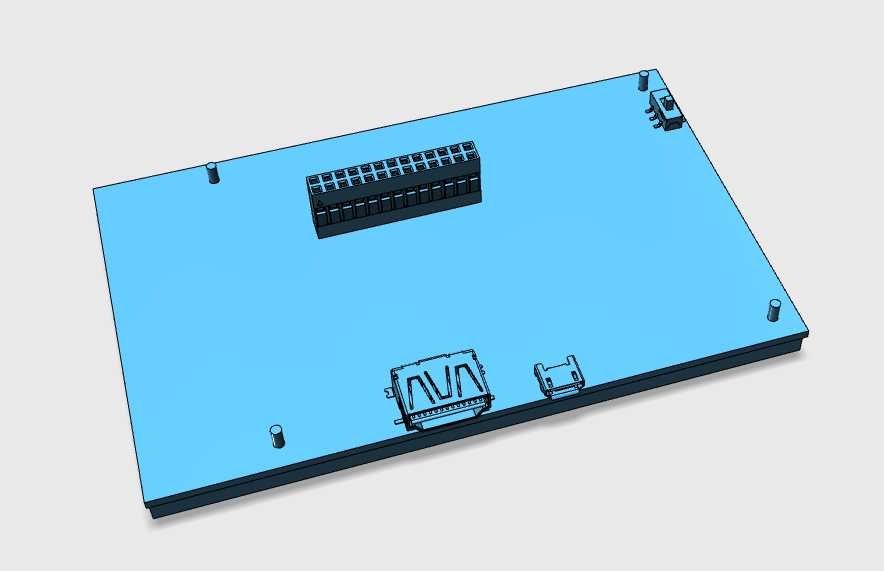

　　背部的接口区域做了下沉式处理，排线接口、供电接口的位置都避开了卡扣的活动行程，装配的时候不会出现排线被卡扣挤压的问题，同时接口周围预留了走线空间，哪怕是用带屏蔽层的排线，也能顺畅弯折连接到设备主控板上，不会因为走线空间不足导致排线折损出现接触不良的问题。面板侧边的厚度控制做了多轮优化，在保证结构强度的前提下尽可能压缩整体厚度，适配那些内部安装空间局促的小型设备，比如桌面级3D打印机的操作面板、小型实验仪器的参数显示端，这类设备本身内部空间就被主控、电源、执行机构占得很满，显示模块的厚度每压缩一毫米，都能给其他部件留出更多的布局余量。

　　安装卡扣的弹力参数也做了匹配设计，卡扣的形变角度控制在合理范围内，既不会因为弹力过大导致装配的时候需要用很大力气按压，造成面板玻璃受压碎裂，也不会因为弹力过小导致装配后面板松动，在设备有轻微振动的工况下出现脱落的情况。卡扣和面板主体的连接位置做了加强筋处理，反复拆装十次以上也不会出现卡扣断裂的问题，满足设备后期维护拆装的需求。面板背部还设置了两个定位柱，对应设备安装位上的定位孔，装配的时候先把定位柱卡入定位孔，就能快速对准安装位置，不需要反复调整面板的对齐度，能有效提升产线装配的效率。

　　从实际应用场景来看，这类五寸显示面板除了用在工业小型设备上，也能适配开源硬件开发项目的显示需求，比如树莓派这类开发板的外接显示终端，背部的安装孔位兼容通用的开发板固定螺距，不需要额外做转接支架就能直接固定，对于做项目原型验证的开发者来说，能省去很多结构改制的时间。面板的边框宽度做了收窄处理，在有限的外形尺寸下尽可能放大显示区域的面积，同样是五寸的显示规格，窄边框设计能让设备面板的视觉效果更简洁，也能在更小的设备开孔下实现同等的显示面积。

　　在结构细节上，面板背部的驱动板安装位设置了支撑柱，支撑柱的高度刚好让驱动板和面板背部保持两毫米的间隙，这个间隙既能避免驱动板上的元件和面板背部的金属层接触造成短路，也能形成一个微小的空气流通层，帮助驱动板上的主控芯片散热，长时间点亮工作的时候不会因为热量堆积导致显示异常。面板的边缘做了微小的倒角处理，装配的时候不会因为边缘锋利割伤操作人员的手，也能避免安装过程中边缘刮花设备外壳的喷涂表面。

　　做这类显示模块的结构设计，最容易忽略的就是公差匹配问题，这款设计里卡扣的尺寸、定位柱的直径、面板本体的外形尺寸都按照常用的钣金件、3D打印件的加工公差做了适配，不管设备面板是用钣金冲压加工，还是用FDM3D打印制作，都能顺利装配，不会出现因为加工公差导致装不上或者间隙过大的问题。接口位置的布局也考虑了常用的接线方向，供电接口和信号接口分别布置在背部的两侧，接线的时候不会出现线材互相干扰的情况，也方便后期维护的时候插拔线材，不需要把整个面板拆下来就能操作。
