倾斜安装面用高强度斜角紧固垫圈

在各类存在倾斜安装基面的机械装配场景中，普通平垫圈无法适配安装面与紧固件轴线的夹角，容易出现紧固应力集中、局部压溃、预紧力不足甚至紧固件松脱的问题，这类斜角垫圈正是为解决该类装配痛点设计的专用连接件。从实际应用场景来看，这类零件常出现在工程机械的结构件拼接、非标自动化设备的倾斜支架安装、压铸模具的斜抽机构定位、重型机架的角度调整面紧固等工况中，当被连接件表面存在固定倾斜角度，螺栓轴线无法与安装面保持垂直时，该垫圈可作为过渡补偿件，填补安装面与螺栓头、螺母之间的角度差，让紧固件的压紧力能够均匀传递到被连接件表面。

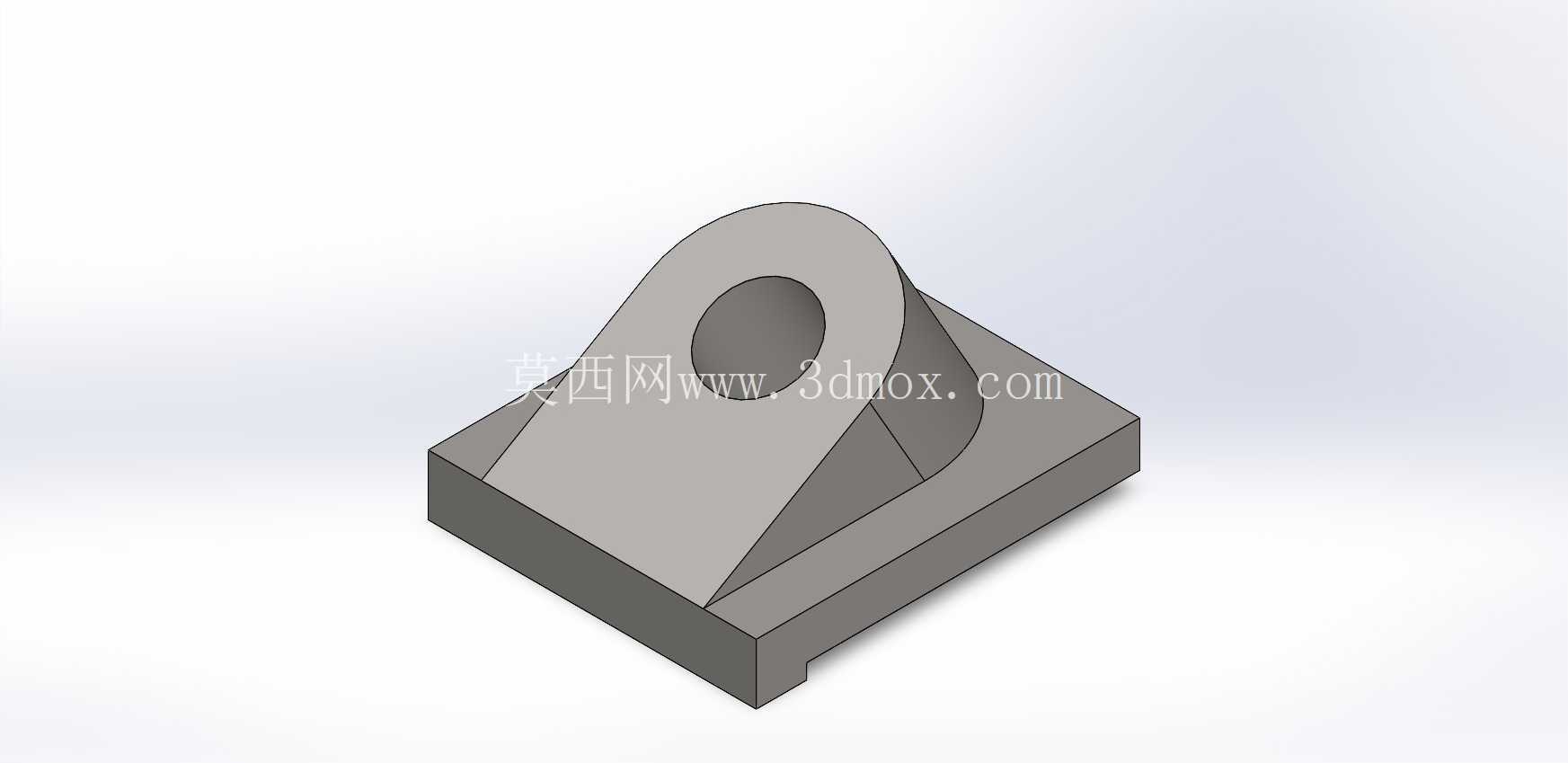

从功能特性上看，该垫圈采用带加强筋的一体式结构，底部为方形安装基座，基座底面为平面，可与下方的倾斜安装基面完全贴合，上方为带通孔的斜向支撑耳，通孔轴线与基座底面呈固定倾斜角度，刚好匹配对应工况下的螺栓安装角度，支撑耳两侧设置的三角形加强筋，可有效承受紧固过程中以及设备运行时产生的侧向弯矩，避免垫圈在长期交变载荷下出现变形、开裂。垫圈的通孔直径按照对应规格螺栓的标准间隙设计，既可以保证螺栓顺利穿入，又能避免间隙过大导致的定位偏移，基座的方形轮廓相比圆形垫圈拥有更大的支撑接触面积，可有效降低单位面积的压应力，防止较软材质的被连接件表面被压出凹痕，影响装配精度。

在设计思路上，这类斜角垫圈首先需要匹配对应安装场景的倾斜角度，通常会根据实际安装面的倾角确定支撑耳的倾斜角度，保证螺栓穿入后，螺栓头或螺母的压紧面能够与垫圈上端面完全贴合，不存在局部悬空。建模过程中需要先确定基座的长宽尺寸，该尺寸需要大于对应螺栓头或螺母的对边尺寸，保证压紧力完全落在基座范围内，同时基座的厚度需要满足抗压强度要求，根据额定紧固力矩下的压应力计算，确保在最大预紧力下不会发生塑性变形。支撑耳的厚度需要结合通孔直径确定，通孔周边需要保留足够的壁厚，避免螺栓受剪时撑裂支撑耳，两侧的加强筋需要从基座底面一直延伸到支撑耳的上端外侧，筋的厚度根据侧向载荷大小计算，通常不小于基座厚度的二分之一，保证力的传递路径顺畅，将支撑耳受到的侧向力直接传导到基座整体，避免应力集中在支撑耳与基座的连接位置。

从安装边界来看，该垫圈的方形基座在安装时需要注意周边的避让空间，基座的四个角不能与周边的其他结构件发生干涉，由于基座为方形，安装时可通过侧边定位，防止垫圈在紧固螺栓时跟随转动。垫圈的总高度需要纳入装配尺寸链计算，避免因垫圈高度导致螺栓的有效啮合长度不足，或者螺栓伸出长度过长影响周边部件运动。通孔的轴线角度公差需要严格控制，通常角度公差控制在±0.5度以内，否则会导致螺栓安装后仍然存在偏斜，无法达到均匀承载的效果。基座底面与支撑耳上端面的平面度也有明确要求，平面度误差不超过0.1mm，保证压紧时能够完全贴合，不会出现局部间隙导致的应力集中。在实际选型时，需要根据所用螺栓的规格、安装面的倾斜角度、被连接件的材质硬度、设备运行时的载荷特性来确定垫圈的具体尺寸参数，确保在长期振动、交变载荷的工况下，紧固连接不会出现松脱、变形等问题，保障整体结构的装配可靠性。
