U型电气外壳安装固定支架结构

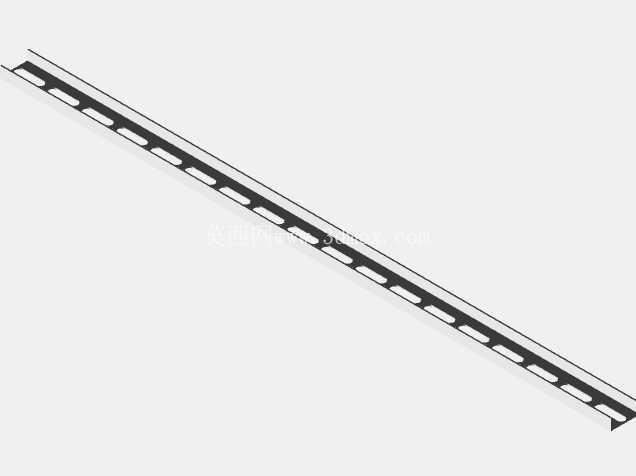

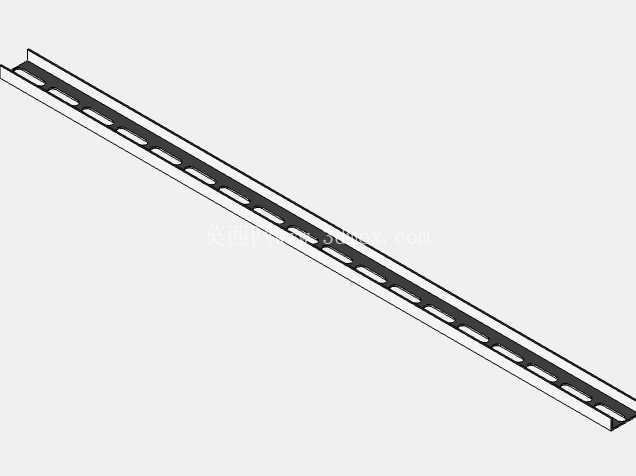

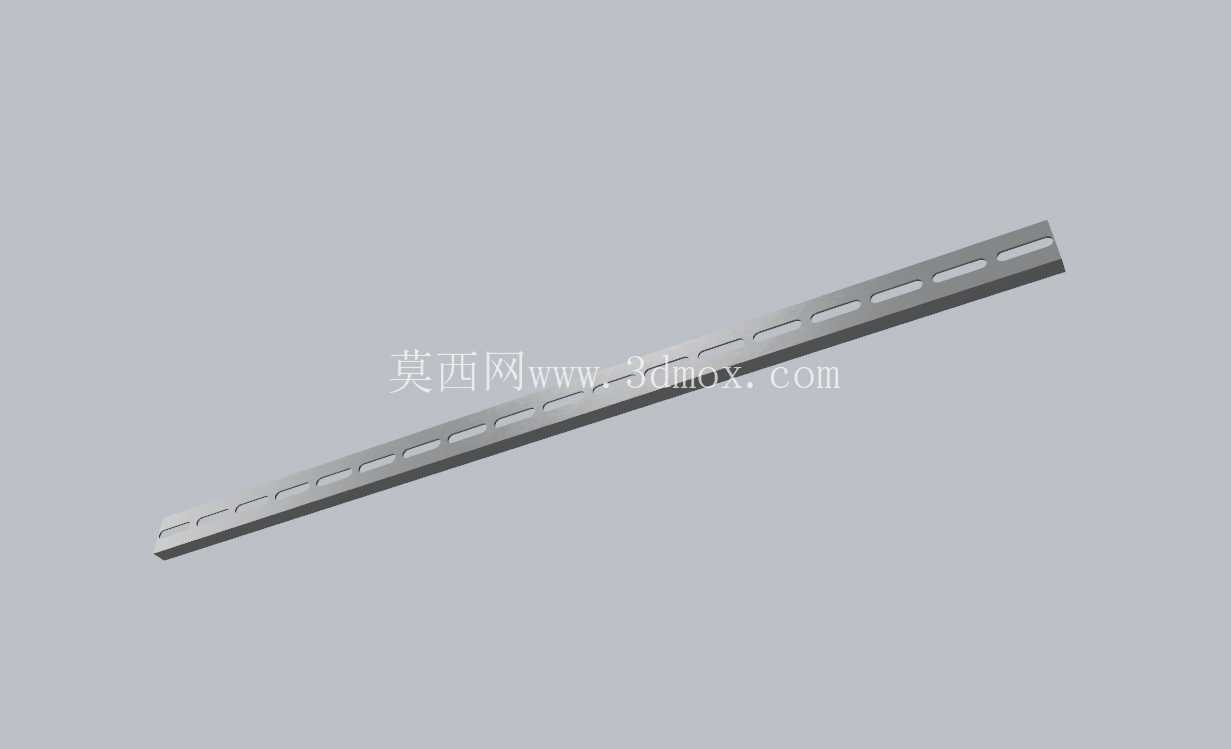

　　在低压电气柜、户外电气设备壳体、工业控制终端的装配环节里，这类U型安装支架是承担电气外壳与安装基面连接固定的核心承载构件，日常运维中经常能在壁挂式控制箱、小型电气模组的安装位看到这类构件的应用，它的核心作用是在电气外壳和安装基面之间留出合理的布线间隙，同时抵消安装基面的平面度误差，避免电气外壳直接贴合基面带来的凝露渗水、线缆挤压破损问题。从结构设计逻辑来看，这款支架采用冷弯成型的U型截面构型，截面的两个折边高度经过受力校核，既能够保证支架整体的抗扭刚度，避免安装后长期受力出现侧弯变形，又不会因为折边过高占用过多柜内安装空间，支架本体沿长度方向等距排布的长圆形安装孔，是设计中兼顾安装公差适配的关键细节，这类孔位可以允许安装时在长度方向有±3mm的位置调整量，能够抵消基面安装孔的加工误差、电气外壳固定脚的位置偏差，现场装配时不需要重新扩孔就能完成对位，大幅提升现场安装的效率。

　　设计过程中首先要明确的是安装边界约束，这类支架的安装基面通常是C型铝型材安装梁、冷轧钢板安装背板或者建筑墙面的预埋安装条，因此支架的背部贴合面做了整面平面度处理，平面度公差控制在0.2mm以内，保证安装后和基面完全贴合，不会出现局部应力集中导致的固定螺丝松动。支架上的安装孔孔径匹配常规的M5、M6电气安装螺丝，孔位的边距经过安全距离校核，螺丝锁紧后不会出现螺丝端部超出支架折边刮伤内部线缆的问题。

　　从受力特性来看，U型的截面构型相比平板直支架，在同等材料厚度下的抗弯截面模量提升40%以上，采用1.5mm厚度的冷轧钢板成型时，单根支架的均匀承载能力可以达到15kg，完全能够覆盖常规小型电气外壳、端子排模组、小型控制模块的安装承重需求，不需要额外增加加强筋结构，也能避免焊接加强筋带来的加工成本上升和焊接变形问题。在实际应用场景中，这类支架既可以单根使用承托长条型电气模组，也可以成对平行布置作为电气外壳的两侧安装支撑，沿长度方向的等距孔位还支持不同尺寸的电气外壳灵活调整固定位置，不需要针对不同宽度的外壳重新开模制作支架，大幅降低了电气装配环节的配件种类储备压力。

　　设计时还考虑了表面处理的适配性，支架成型后会做镀锌或者喷塑处理，U型的凹槽结构不会出现积液问题，表面处理时的药液可以顺利流出，不会因为积液导致表面处理层鼓泡脱落，提升户外使用场景下的抗锈蚀能力。安装时需要注意，支架的U型开口方向通常朝向电气外壳侧，这样折边可以形成一个简易的线缆导向槽，外壳引出的控制线可以沿着凹槽排布，避免线缆直接压在安装孔位上被螺丝夹破，同时凹槽的空间也可以容纳螺丝的头部突出部分，保证电气外壳的安装面和支架表面完全贴合，不会出现安装歪斜的问题。针对不同的安装场景，这款支架的长度可以根据实际安装需求裁切，因为孔位是等距排布的，裁切后剩余的孔位依然可以满足固定需求，不需要额外二次加工孔位，现场适配性很强。在结构校核阶段，需要重点验证支架两端固定后的中部挠度，当承受额定载荷时，中部的下挠量不超过长度的1/500，保证安装后的电气外壳不会因为支架变形出现柜门开合卡滞、内部电路板接插件松动的问题。同时支架的折边内圆角做了R0.5的圆滑处理，避免安装时锋利的折边割伤施工人员的手部，也不会刮破线缆的绝缘层，符合电气装配的安全规范要求。
