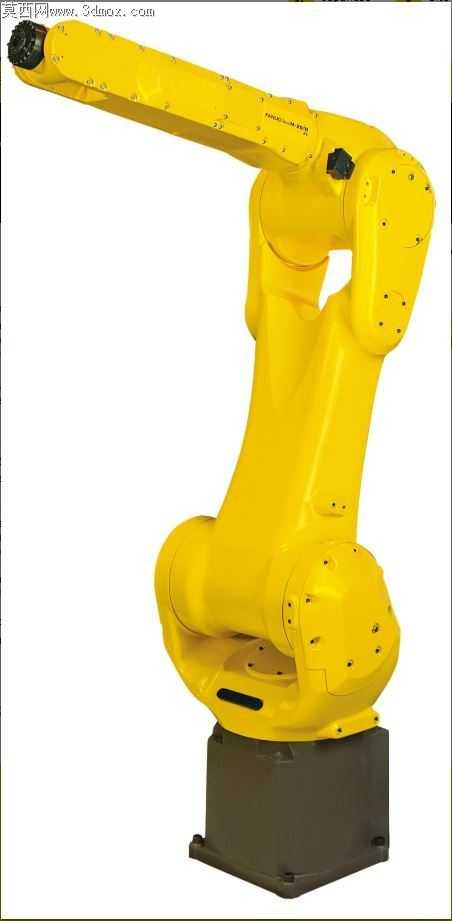

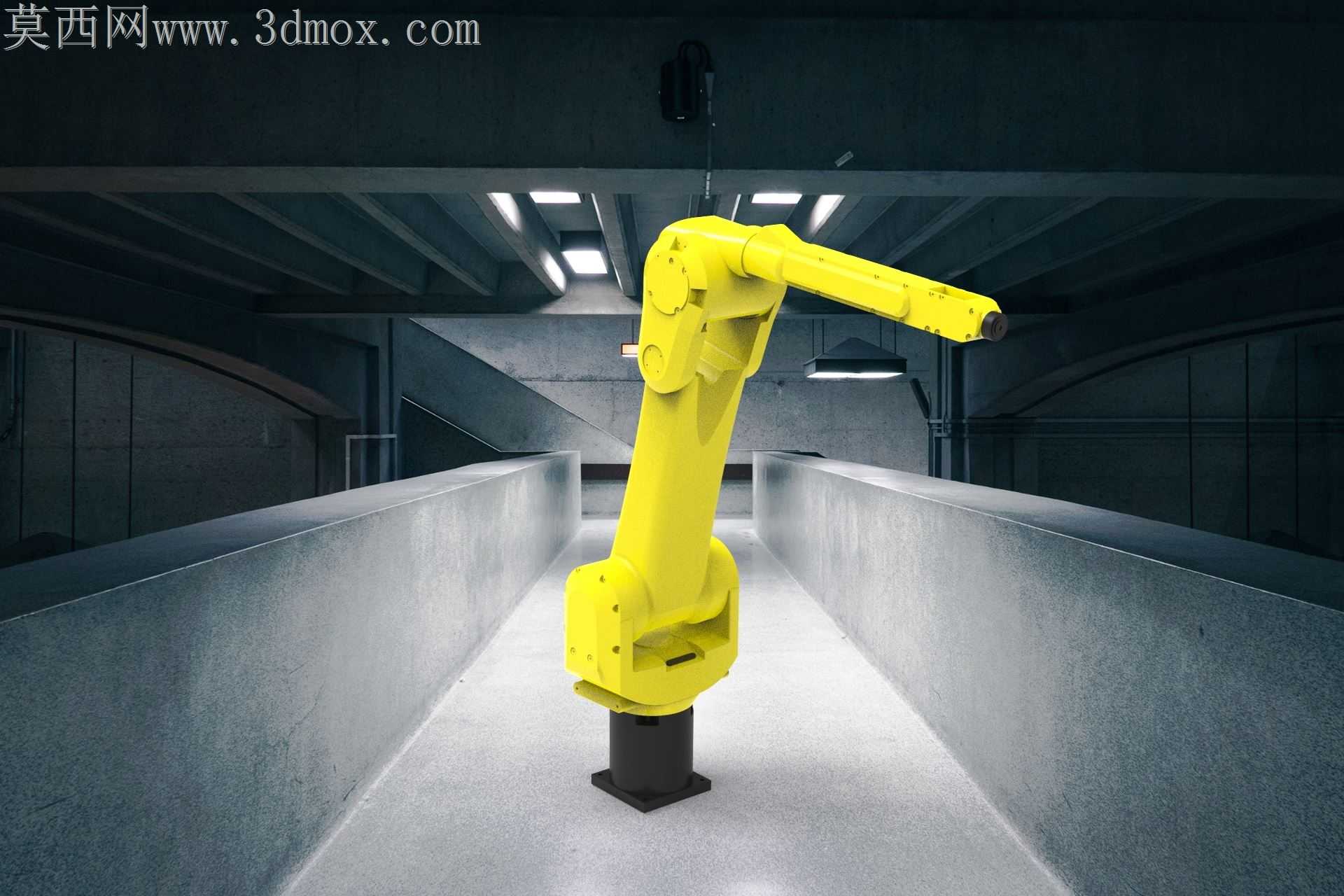

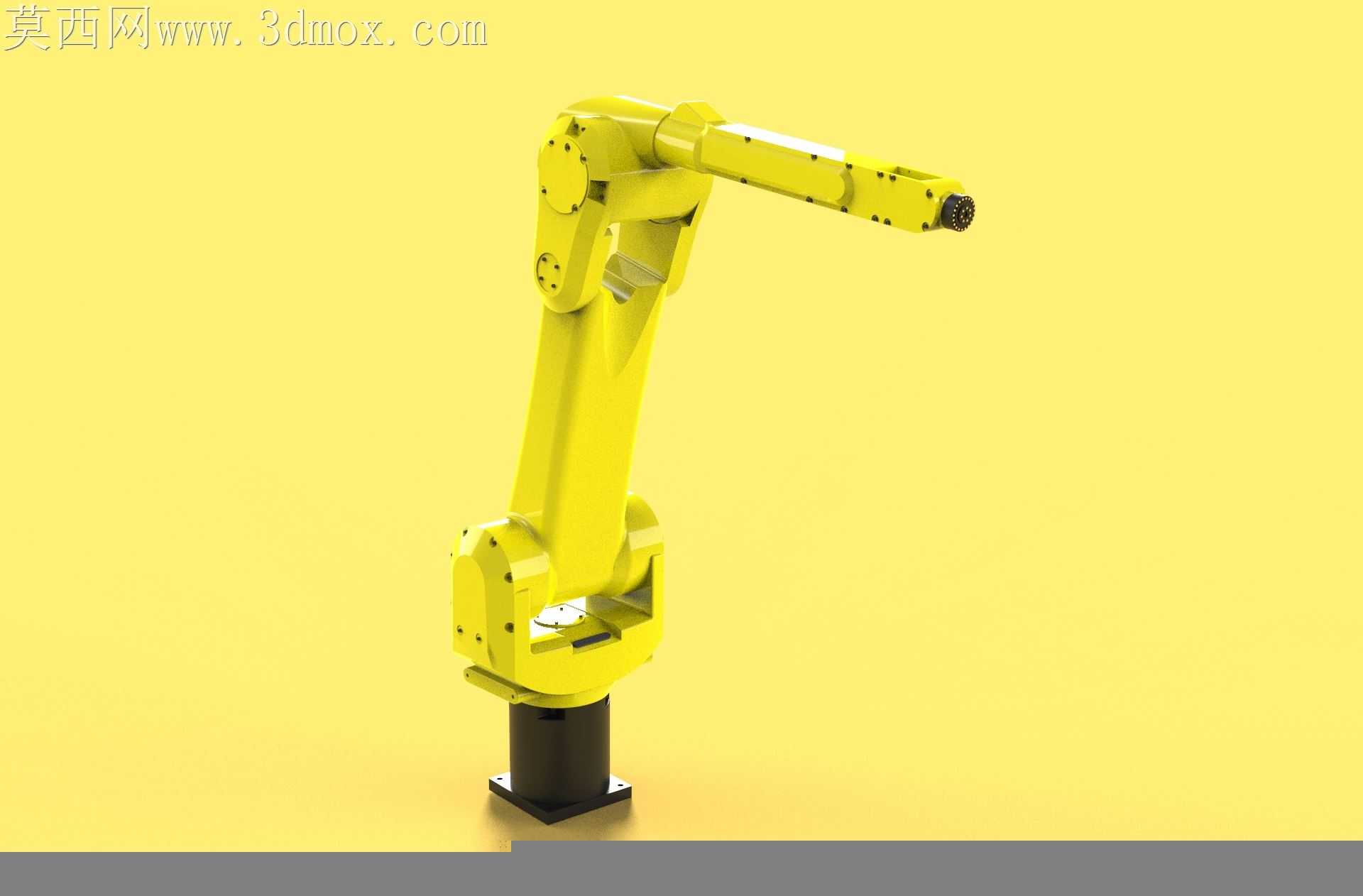

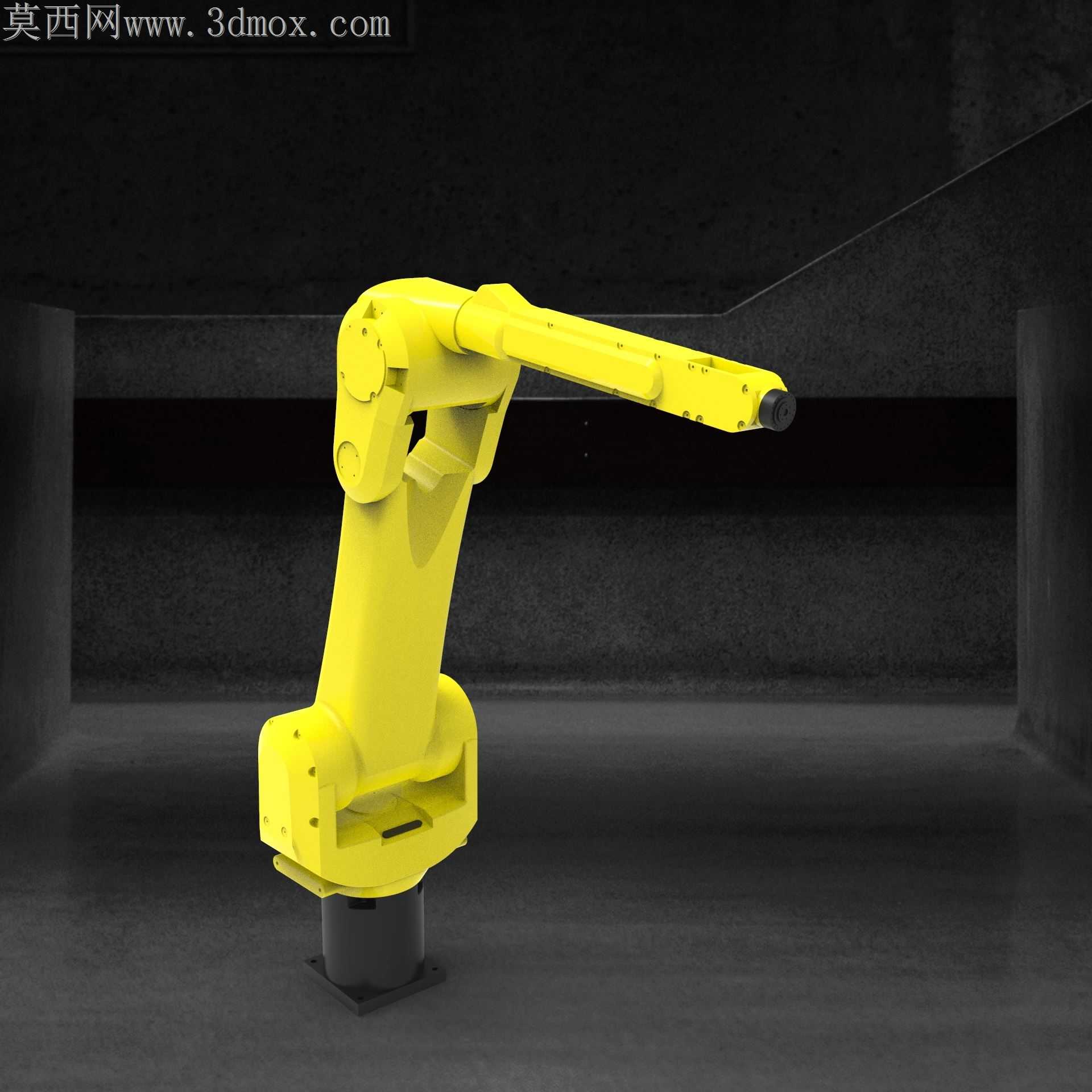

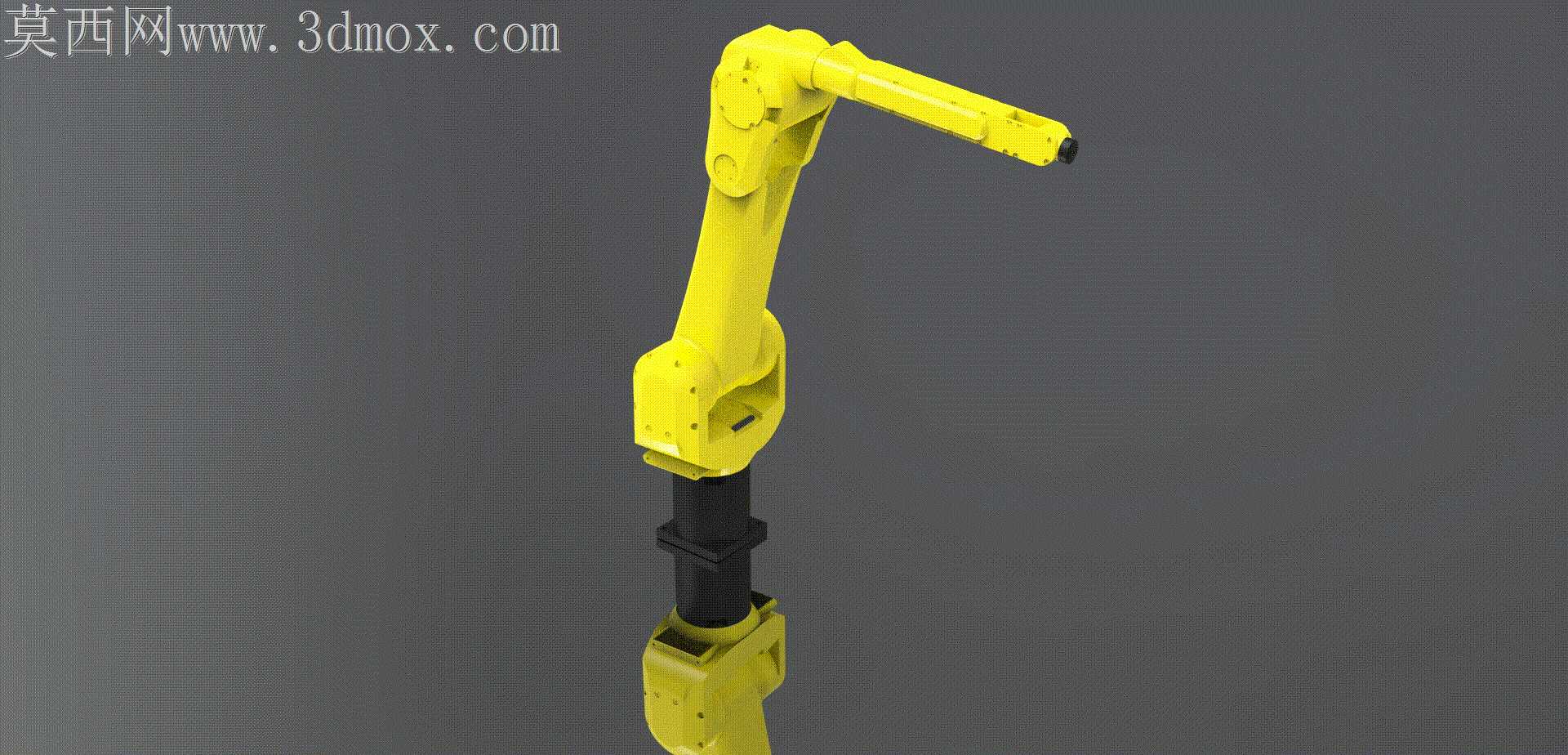

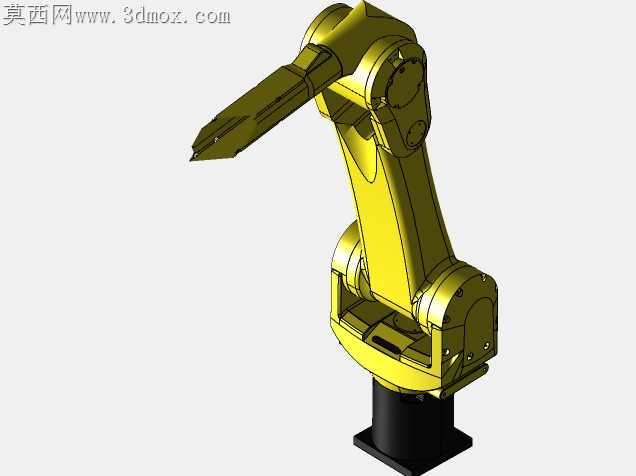

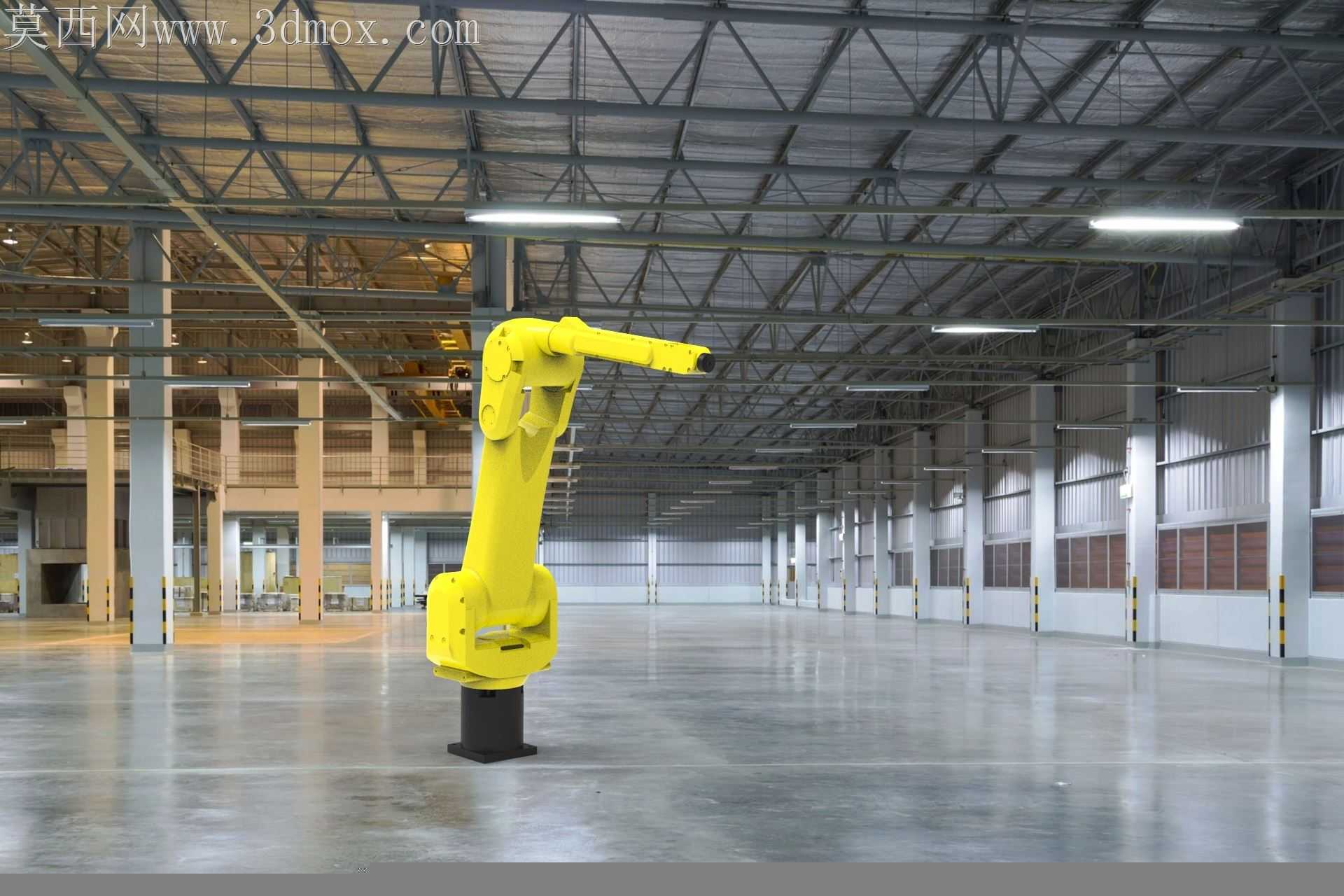

发那科M-20iB六轴工业机械臂结构

这款六轴串联式工业机械臂，是面向中负载搬运、加工辅助场景打造的通用型自动化执行设备，广泛应用于汽车零部件上下料、五金件焊接、电子产品精密装配、物流码垛、涂胶打磨等生产环节，能够替代人工完成重复性高、定位精度要求严、存在职业健康风险的作业任务，帮助生产线提升节拍稳定性，降低人工操作带来的误差与安全隐患。

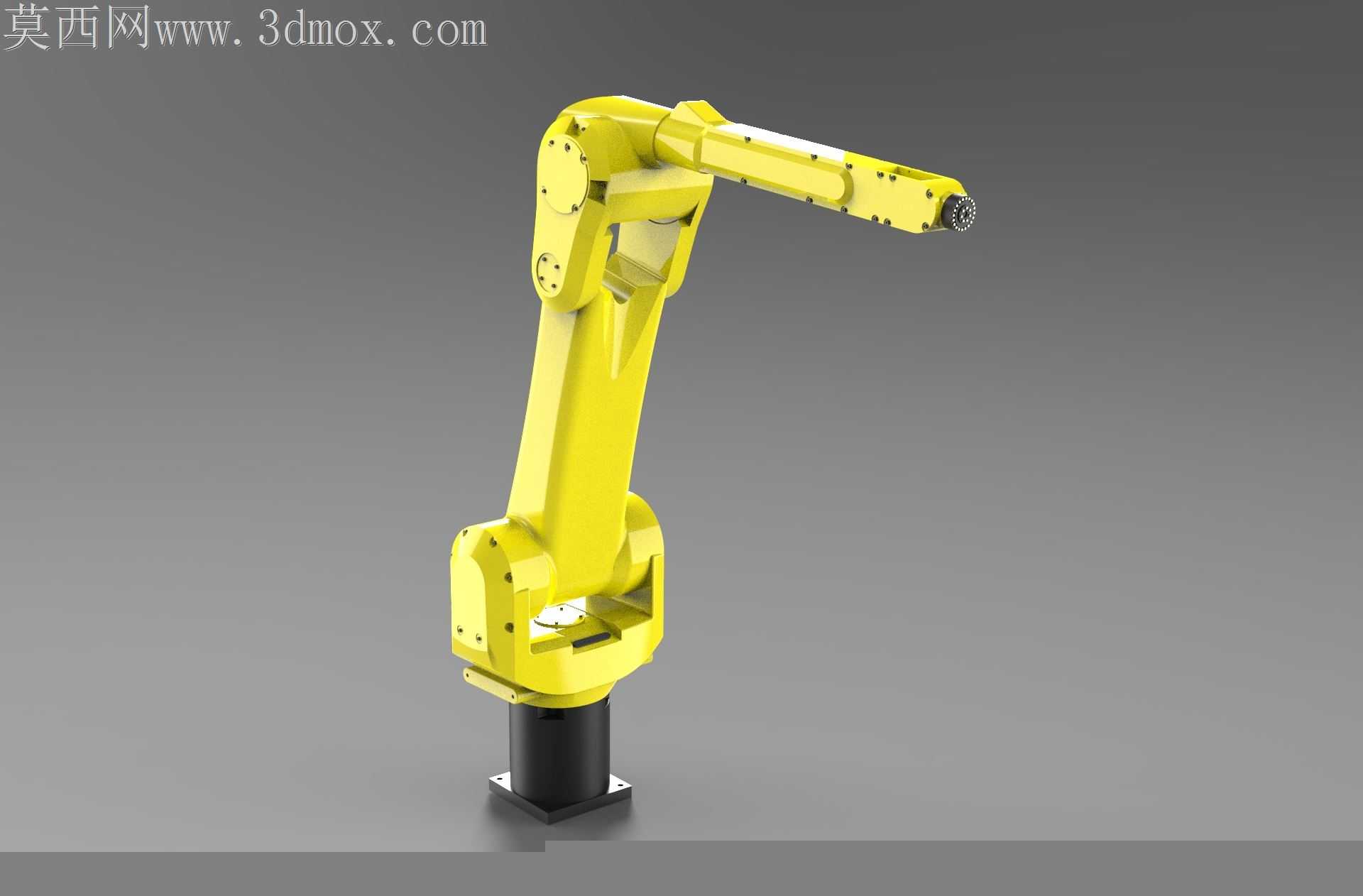

从功能特性来看，该机械臂采用六自由度串联关节构型，六个回转关节分别对应腰座回转、大臂俯仰、小臂俯仰、腕部回转、腕部摆动、末端法兰回转，可覆盖半径1.8米左右的球形工作空间，额定负载20千克，重复定位精度可达±0.02毫米，能够适配多种末端执行器，包括气动夹爪、真空吸盘、焊枪、涂胶阀、打磨头等，通过更换末端工装即可快速切换作业功能，适配多品种小批量的柔性生产需求。机械臂的关节驱动采用伺服电机搭配高精度谐波减速器的传动方案，传动间隙小、响应速度快，能够在高速运动下保持轨迹精度，满足连续路径作业的工艺要求。

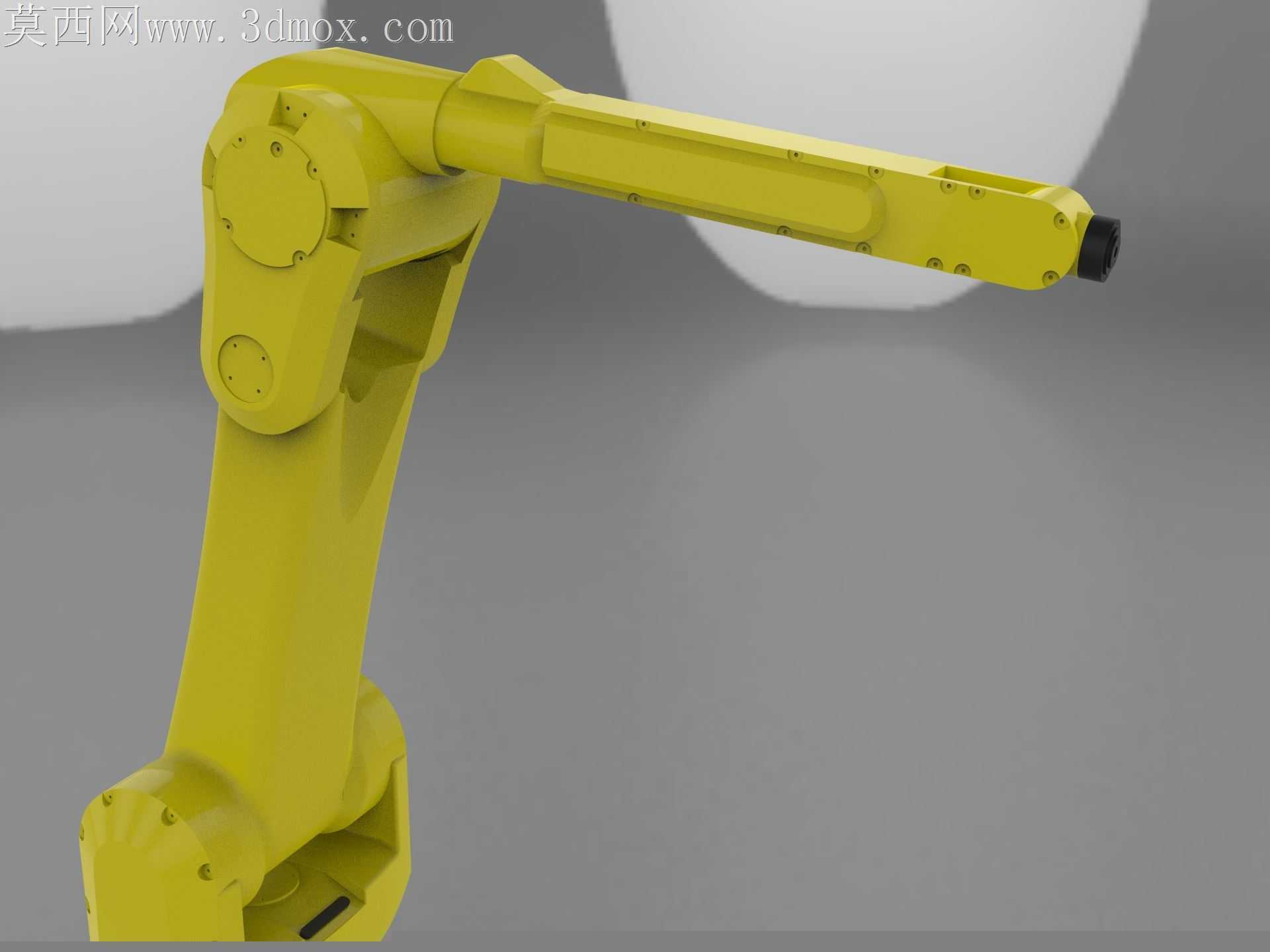

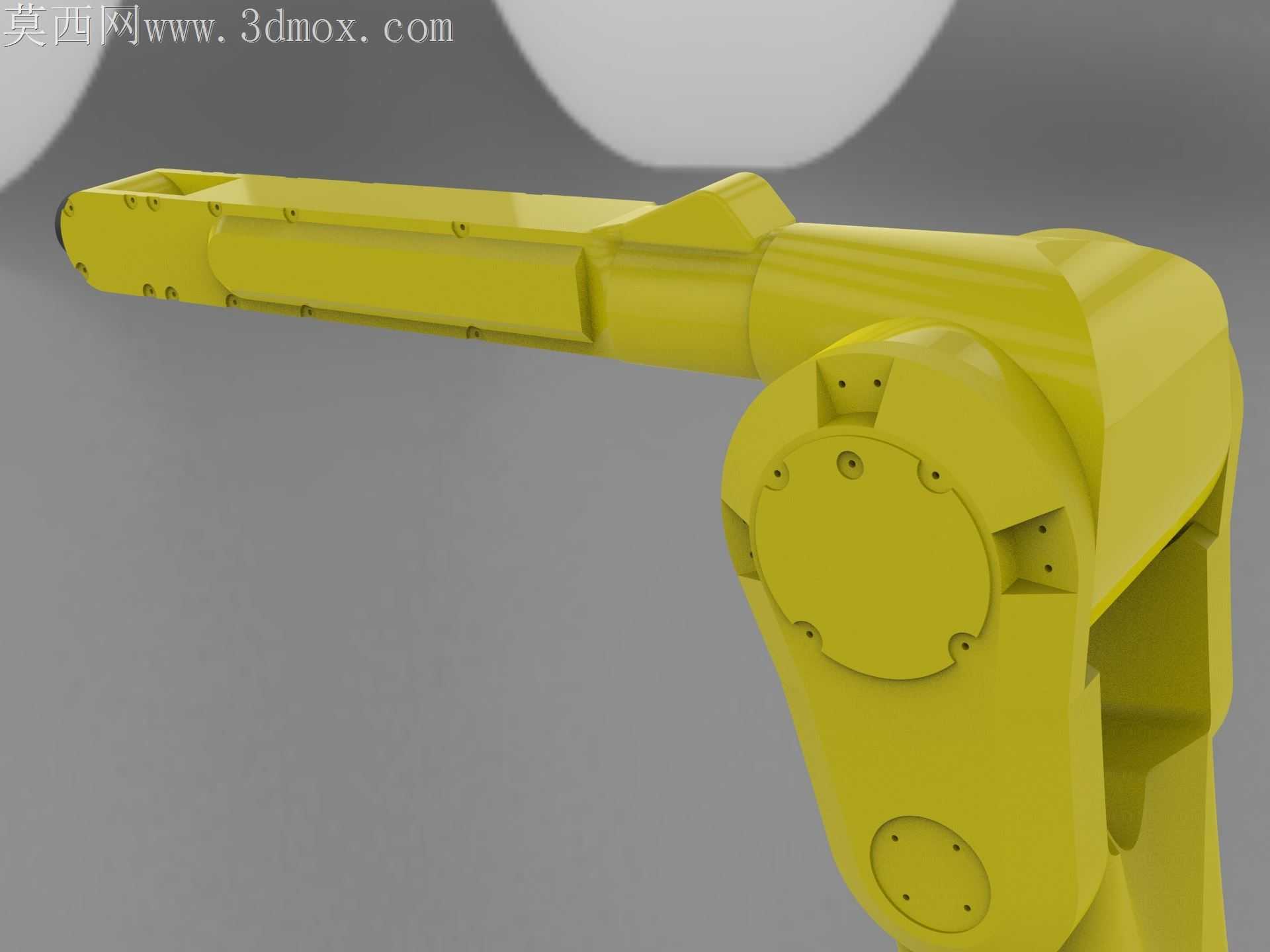

在设计思路上，该机械臂采用轻量化高刚性的结构设计，大小臂采用高强度铸铝材质，在保证结构抗扭、抗弯刚度的前提下尽可能降低运动部件自重，提升运动速度与负载自重比；关节处采用集成式走线设计，将动力线缆、信号线缆内置在臂体内部，避免作业过程中线缆与周边设备、工件发生剐蹭缠绕，提升设备运行的可靠性与整洁度；底座采用标准化法兰安装接口，可直接固定在地面安装基座、设备机架或者移动导轨滑台上，安装边界清晰，底座安装孔位采用行业通用的圆周分布规格，适配多数生产线的预装基座尺寸，无需额外定制转接板即可完成部署；腕部采用中空结构设计，末端执行器的气管、线缆可从腕部中心穿出，进一步减少外部走线的干扰，提升末端运动的灵活性。

在实际产线部署中，该机械臂可搭配视觉系统、力控传感器实现更复杂的作业功能，比如通过视觉定位完成散乱工件的无序抓取，通过力控反馈实现精密装配的接触力调节，适配3C电子、汽车制造、五金加工等多个行业的自动化升级需求，其紧凑的结构设计也能够在狭小的工位空间内完成安装，不会占用过多的产线面积，适合现有生产线的自动化改造项目。
