车载卧式250升燃油储供罐体结构

　　在商用车、工程作业机械的动力供给系统中，燃油存储部件的结构合理性直接决定整机续航能力与运行可靠性，这款250升容量的卧式燃油罐体，主要适配中型载货车辆、小型工程机械设备的燃油承载需求，可在复杂颠簸工况下稳定为发动机输送洁净燃油。从实际装车场景来看，这类卧式罐体通常布置在车辆底盘车架的侧方空余空间，避开传动半轴、排气系统等高温运动部件，同时要满足整车通过性要求，罐体最低位置距离地面的高度需符合整车最小离地间隙设计规范，避免非铺装路面行驶时被路面凸起剐蹭破损。

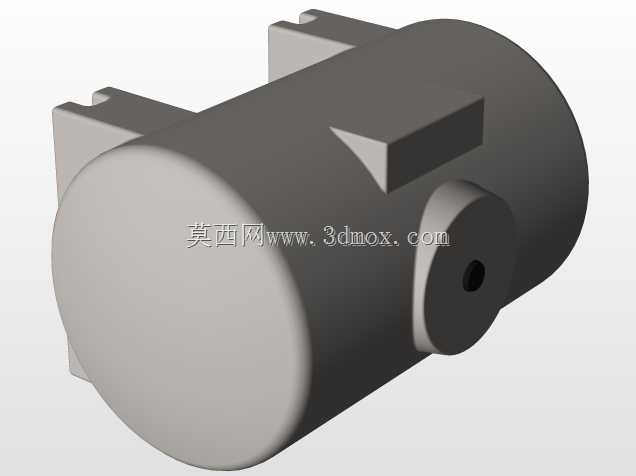

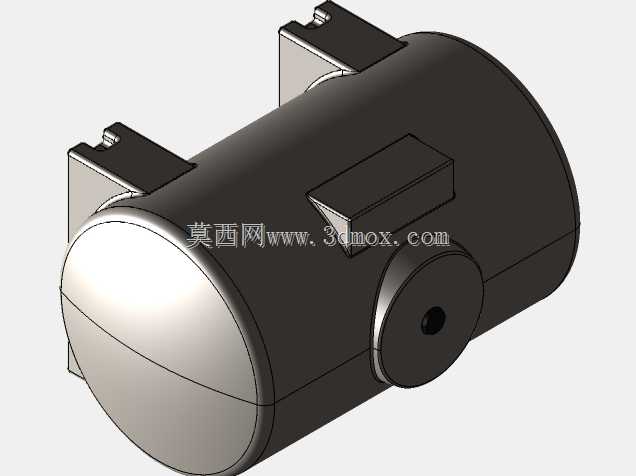

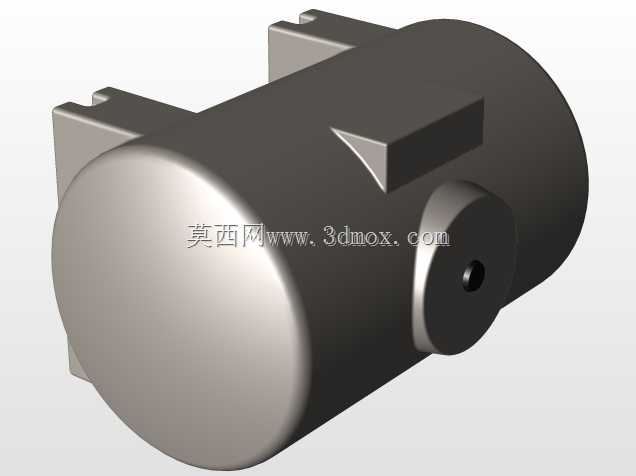

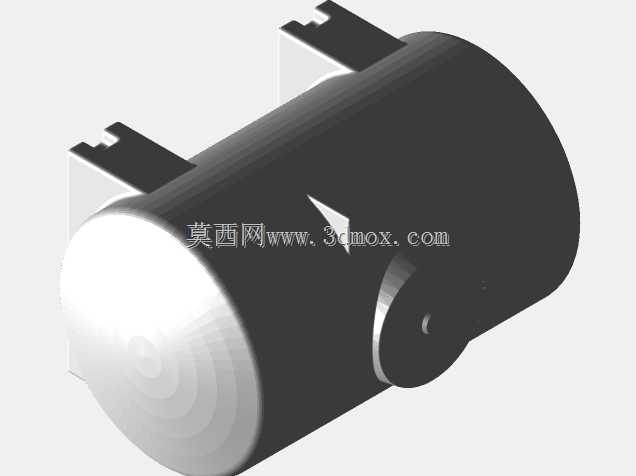

　　设计阶段首先要平衡容积利用率与安装空间的矛盾，250升的额定容量对应柴油重量约210公斤，加上罐体自身结构重量，安装支架的承载强度需要经过载荷校核，支架与车架连接的位置采用U型螺栓配合减震胶垫的结构，既可以将罐体牢固固定在车架纵梁上，也能过滤车辆行驶过程中路面传递的振动，避免焊缝长期受交变载荷出现开裂渗漏。罐体主体采用圆柱形筒体结构，相比方形箱体，圆柱形的承压能力更均匀，在燃油加注、温度变化带来内部压力波动时，筒体受力不会出现明显的应力集中点，筒体两端采用冲压成型的椭圆形封头，封头与筒体的连接位置采用满焊工艺，焊接后需要做气密性测试，确保无渗漏隐患。

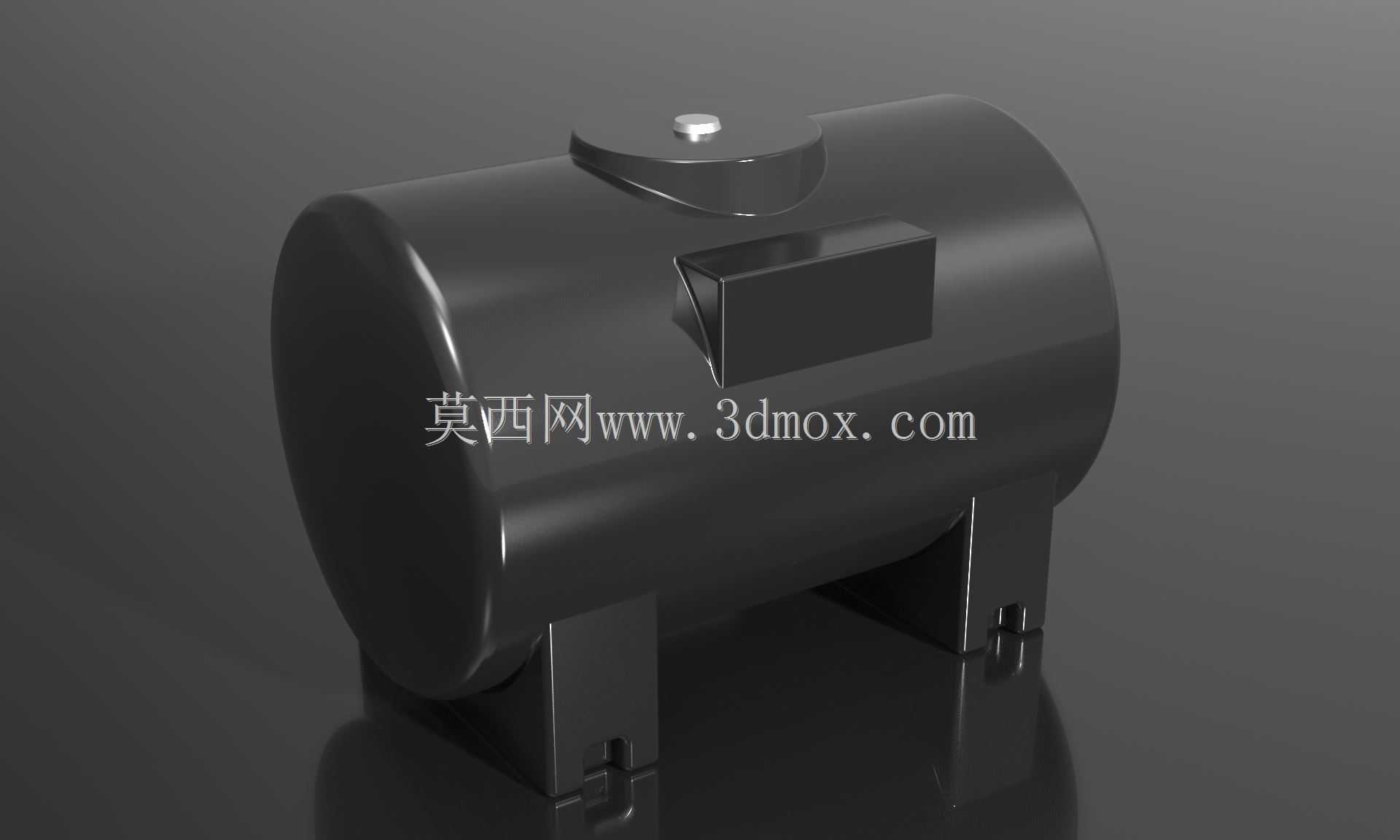

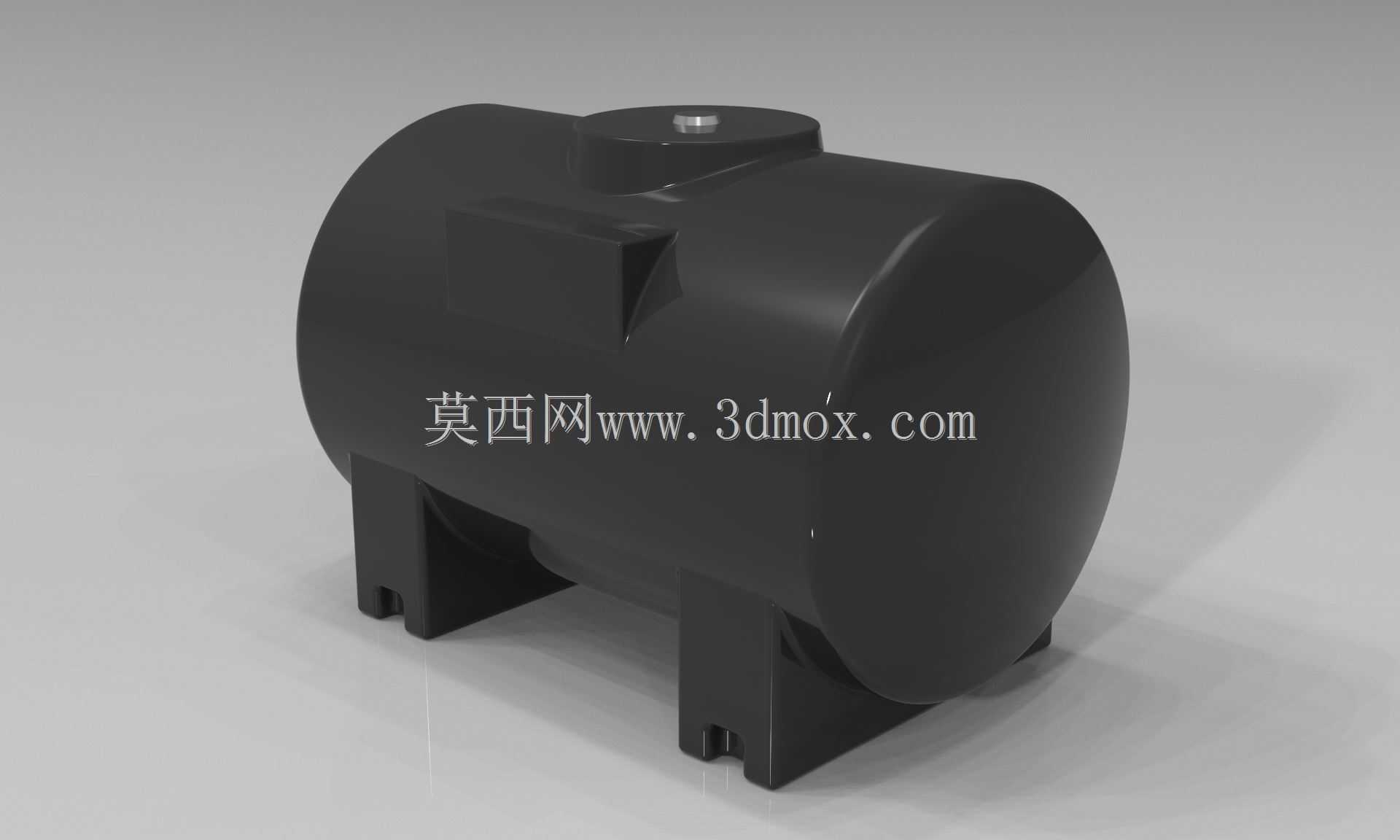

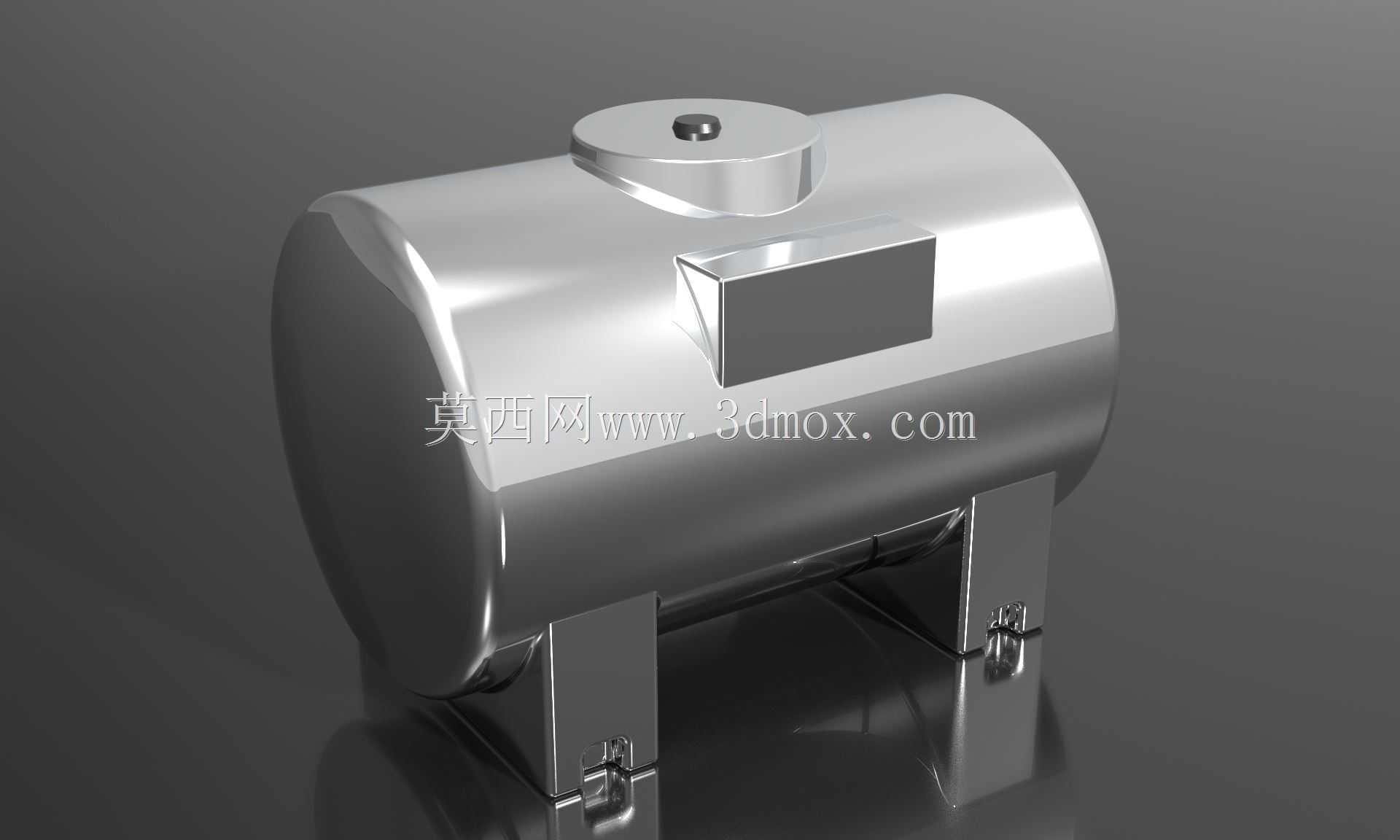

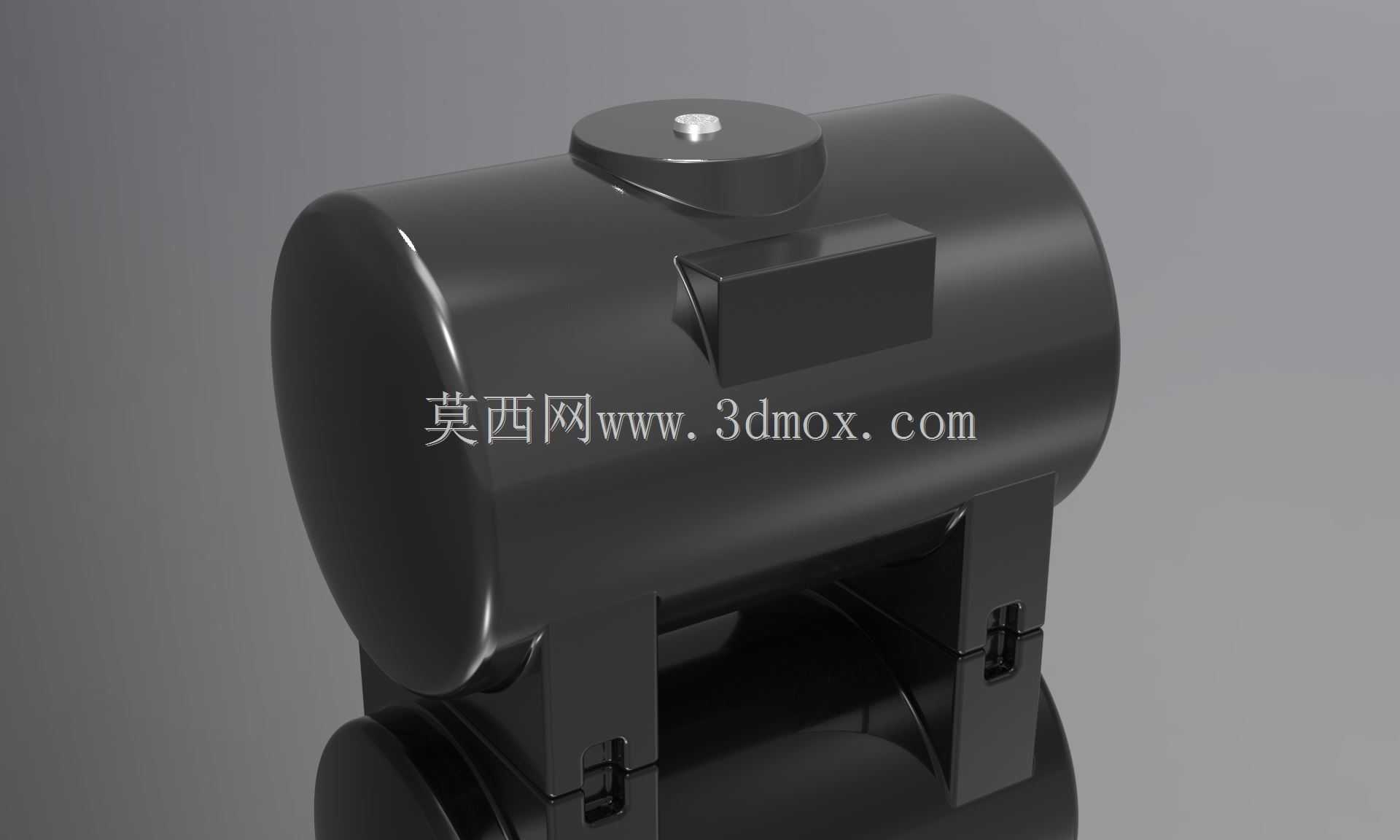

　　罐体顶部设置的加注口带有密封盖结构，盖内集成透气阀，当罐内燃油消耗形成负压、或者环境温度升高罐内燃油蒸发形成正压时，透气阀可以自动平衡罐体内部与外界的气压差，避免供油不畅或者罐体鼓胀变形。加注口旁边预留了燃油液位传感器的安装位，传感器探杆伸入罐体内部最低位置，可实时将剩余油量信号传递到驾驶室内的油量表，方便驾驶员掌握续航里程。罐体侧面设置的方形安装座是燃油滤清器与输油泵的集成安装位置，这种就近布置的方式可以缩短输油管路长度，减少管路沿程阻力，同时方便日常保养时更换滤芯，不需要拆卸其他车身覆盖件。

　　罐体底部设置有排污口，日常使用中燃油内混入的少量水分、杂质会逐渐沉积到罐体底部的凹槽位置，保养时拧开排污螺塞即可排出沉积的污物，避免杂质进入输油管路造成喷油嘴堵塞。罐体外部的固定箍带与支架之间预留了隔热垫安装空间，当附近有排气系统部件时，可以加装铝箔隔热层，避免罐体长期受高温烘烤加速橡胶密封件老化，同时降低燃油蒸发的损耗。从安装边界来看，这款罐体的总长度适配常规中型商用车的车架侧方空间，筒体直径控制在合理范围，不会超出车身整体宽度，也不会与同侧布置的蓄电池、储气筒等部件发生干涉，管路接口的位置统一朝向车架内侧，避免外接管路暴露在车身外侧被飞石击打损坏。

　　在结构细节处理上，罐体内部还设置有防浪板结构，防浪板上开有大小合适的通油孔，当车辆加减速、上坡下坡时，防浪板可以减缓罐内燃油的剧烈晃动，既可以降低燃油晃动带来的噪音，也能避免燃油瞬间涌向罐体一端导致输油泵吸空，造成发动机短暂供油中断。防浪板与筒体内壁采用点焊连接，连接点的位置避开筒体的主焊缝，防止焊接应力叠加影响筒体结构强度。整个罐体完成焊接加工后，内外表面都做了防锈磷化处理，外部喷涂耐候性黑漆，可适应雨雪、扬尘等不同户外作业环境，延长罐体的使用寿命。
