水下超短基线USBL收发装置结构设计

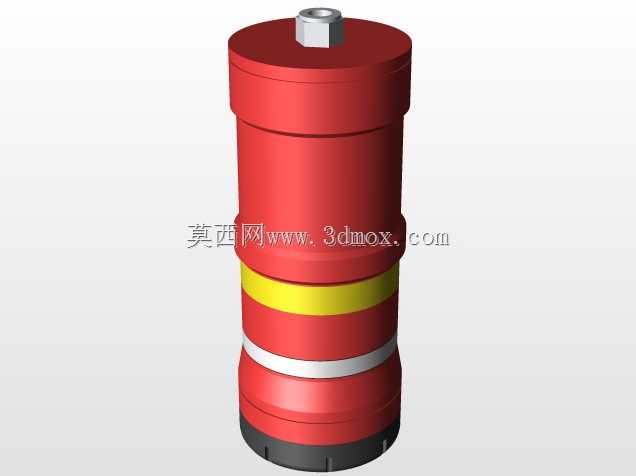

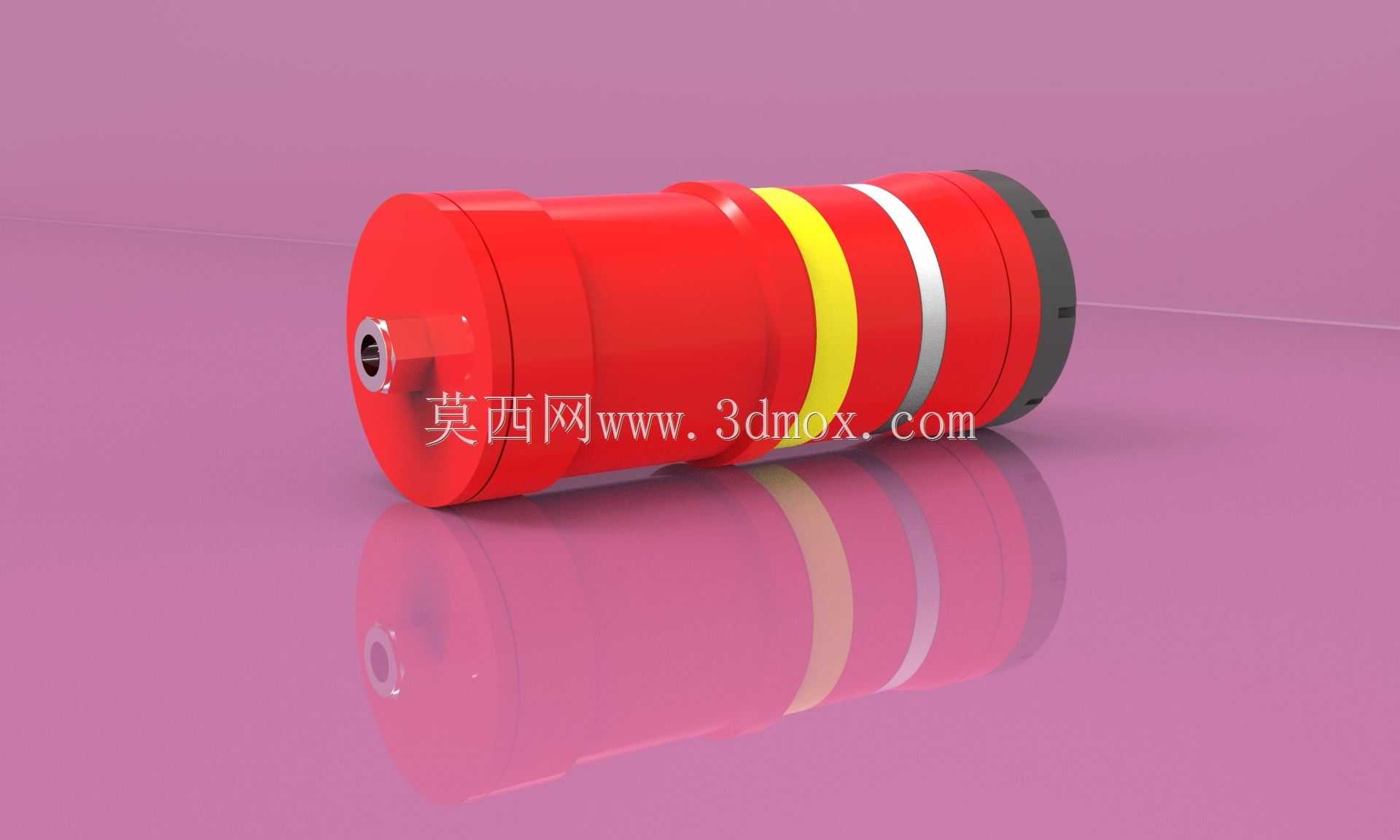

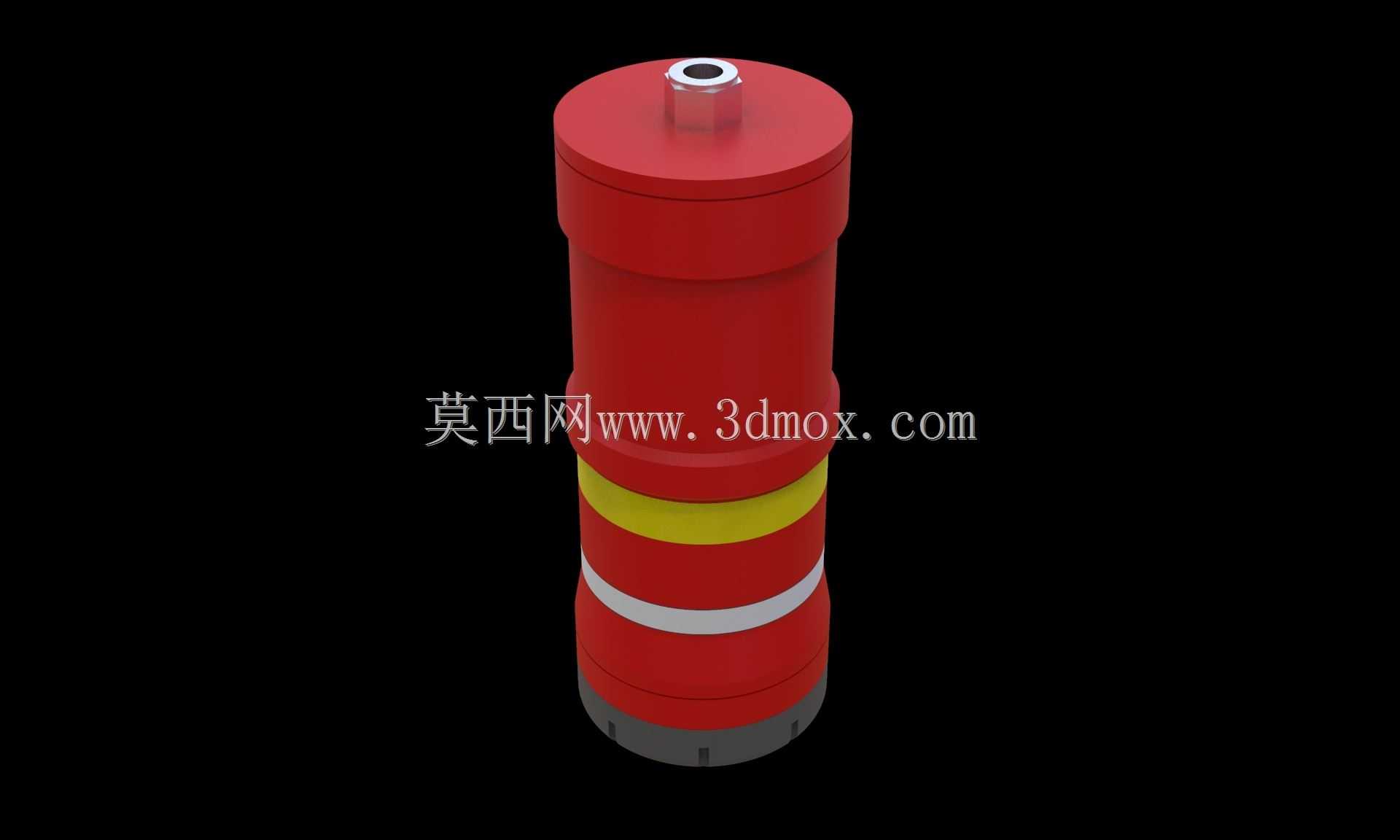

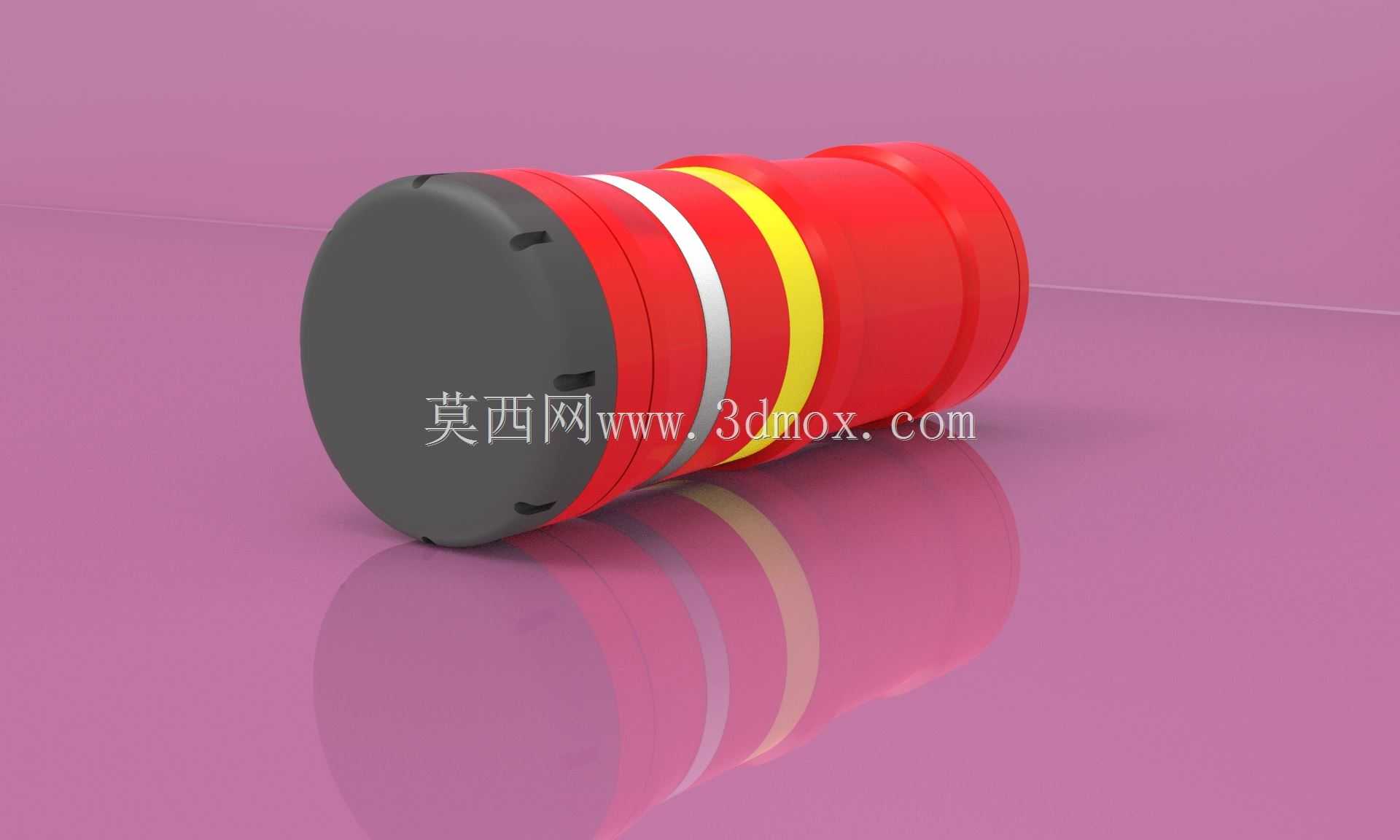

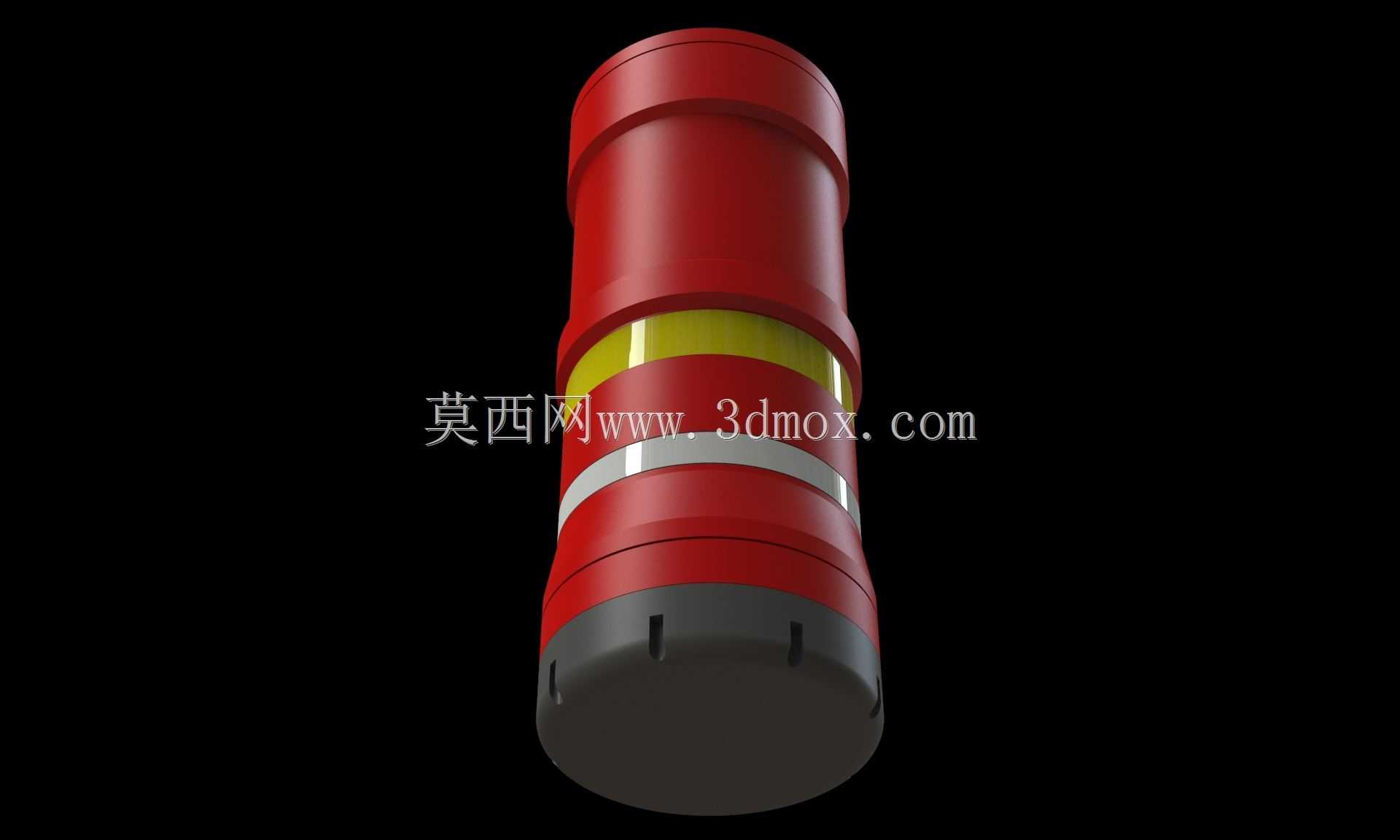

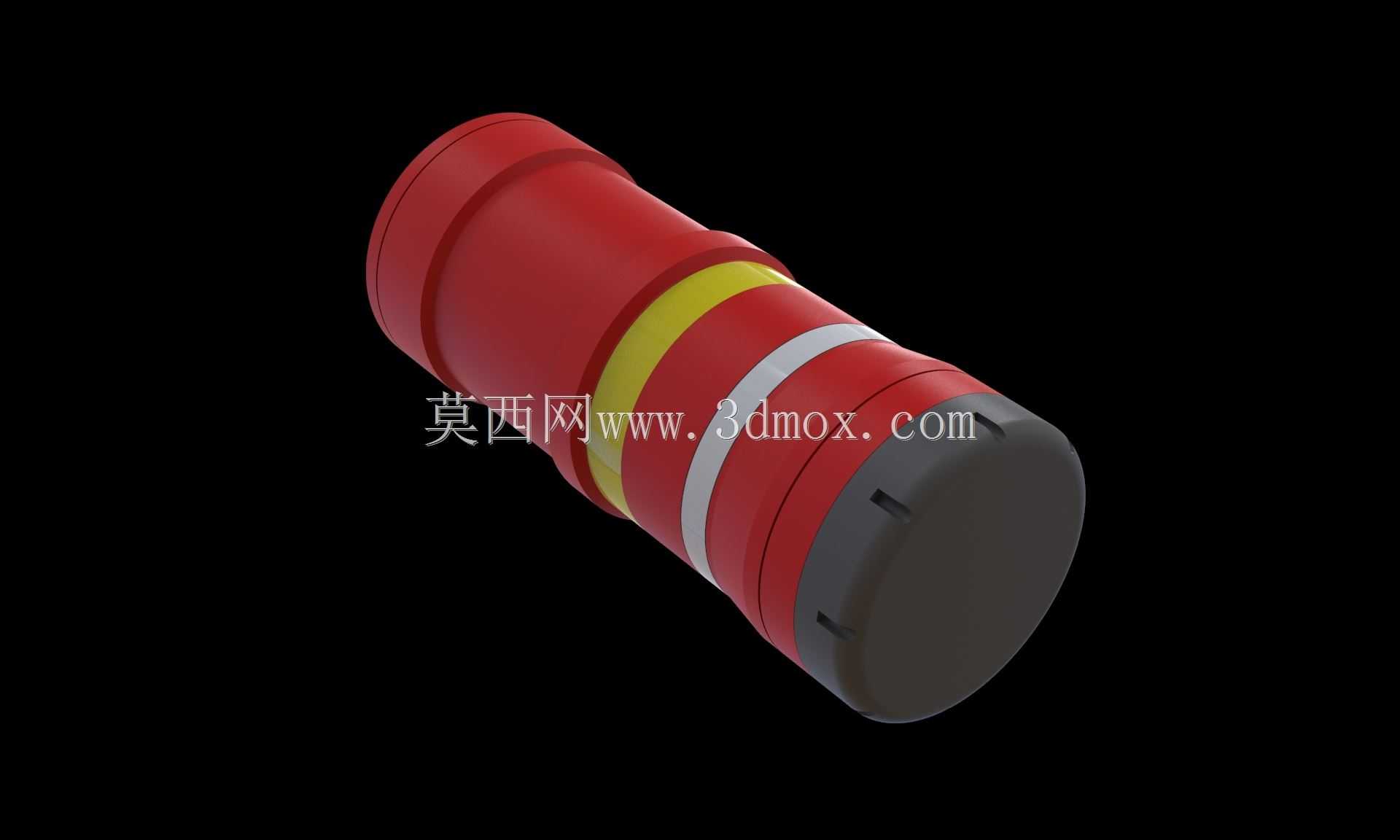

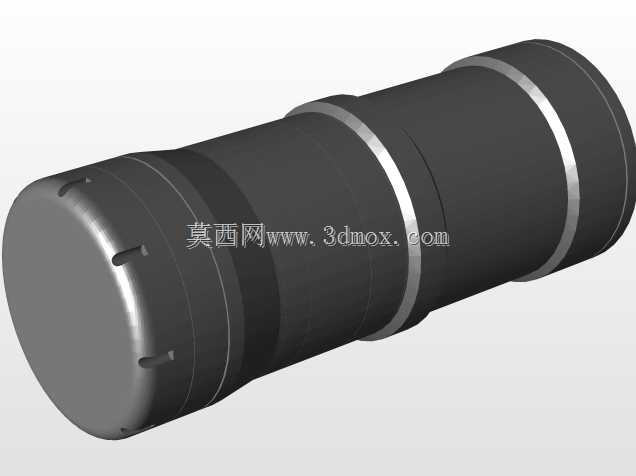

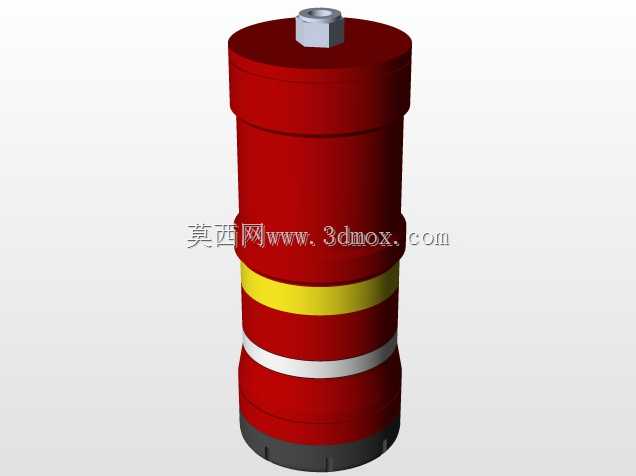

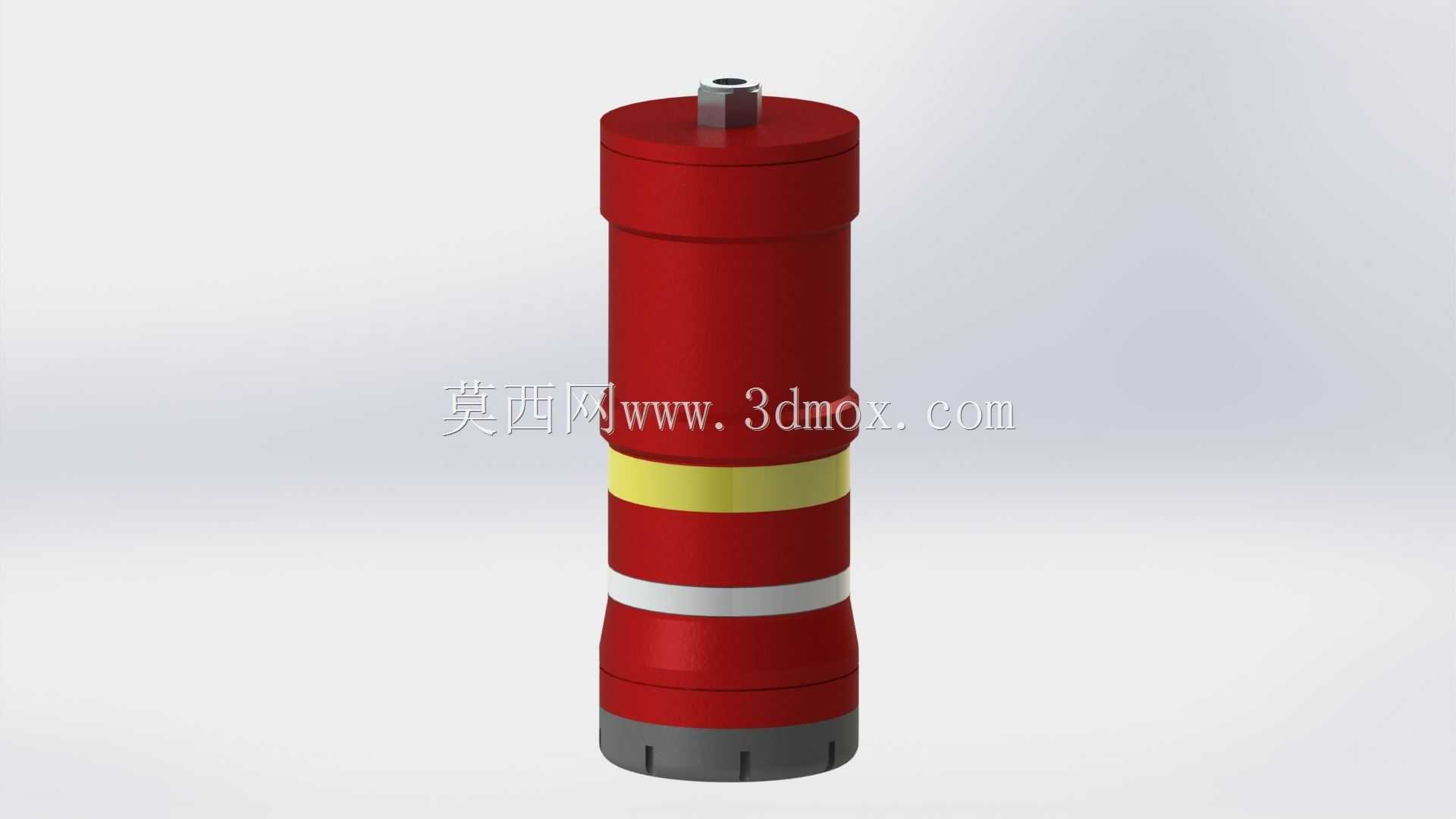

在水下工程作业、海洋科考、水下潜器导航定位场景中，超短基线定位系统的收发单元是整套声学定位链路的核心硬件，承担着声学信号发射、回波接收、位置解算基础数据采集的关键作用，这套USBL收发装置的结构设计，完全围绕水下高压工况、信号传输稳定性、安装适配性三个核心维度展开。从实际应用场景来看，这类收发装置通常搭载在科考船船底、水下ROV机架、潜器头部安装位，需要承受数十米甚至上百米水深的静压力，同时还要规避船体振动、水流冲击带来的结构共振影响，因此整体结构采用圆柱形耐压壳体设计，没有突出的异形结构，最大程度降低水流绕流带来的载荷冲击，也能让耐压壳体的应力分布更均匀，避免局部应力集中导致的密封失效。装置的功能特性上，核心是实现声学信号的全向收发，壳体中段的环形标识带下方，集成了换能器安装阵面，圆柱形的阵面布局可以保证水平方向360度的信号覆盖，不需要额外调整装置朝向就能完成对水下目标的信号捕捉，适配水下动态作业时目标位置不断变化的使用需求。底部的端盖采用硬质耐磨材料制作，端盖上均匀分布的通槽是换能器的声信号透声窗口，窗口的尺寸、排布间距经过匹配计算，既保证声信号的传输损耗控制在合理区间，也能避免外部泥沙、海洋生物附着堵塞透声通道，同时端盖和主壳体之间采用径向密封加端面密封的双重密封结构，能满足长期水下浸泡的密封要求，不需要频繁拆解维护。从设计思路层面，整套结构优先考虑耐压可靠性与装配便利性，主壳体采用分段式设计，上段为电路舱，用来放置信号处理电路板、供电模块，中段为换能器安装舱，下段为透声端盖，各段之间通过螺纹连接加密封胶圈实现紧固密封，装配时可以按模块依次安装内部元器件，不需要复杂的工装就能完成整机组装，后期维护时也可以单独拆解对应舱段，不需要整体拆解装置。外形尺寸与安装边界上，整装置的外径控制在适配常规水下安装支架的尺寸范围内，整体长度满足内部元器件排布的最小空间要求，没有冗余的结构尺寸，安装时可以通过配套的管夹式支架固定在安装杆或者机架上，安装位只需要预留对应直径的圆柱安装空间，不需要额外加工异形安装面，适配不同搭载平台的安装条件。壳体外部的环形标识带，除了起到设备识别的作用，也可以作为安装对位的基准标记，安装时将标识带对准水平基准面，就能保证内部换能器阵面的水平度符合定位精度要求，不需要额外的角度校准工序。在实际使用中，这类收发装置需要和甲板单元、水下信标配合工作，装置接收到信标反馈的声学信号后，通过内部电路预处理后传输到上位机完成位置解算，因此结构设计时也在壳体上端预留了水密接插件的安装位，接插件采用标准水下连接器规格，可以和常规的水下通信线缆直接适配，不需要定制转接线缆。壳体表面采用硬质防腐涂层处理，能够耐受海水长期腐蚀，也能抵御水下漂浮物的轻微剐蹭，避免壳体破损影响耐压性能。针对水下作业时可能出现的碰撞情况，壳体的上下端都做了圆弧过渡处理，没有尖锐的棱角，碰撞时可以分散冲击力，降低壳体变形的概率。整套结构没有多余的装饰性设计，所有的外形特征、结构细节都服务于实际工况需求，从材料选型到结构布局，都围绕水下长期稳定工作的目标展开，能够覆盖近岸浅海作业、内陆水下工程、潜器导航定位等多种场景的使用需求，结构设计的冗余度合理，既不会因为过度设计导致装置重量、尺寸过大，也不会因为结构强度不足导致水下工况下失效。
