船载海事通信蓝盒设备结构设计

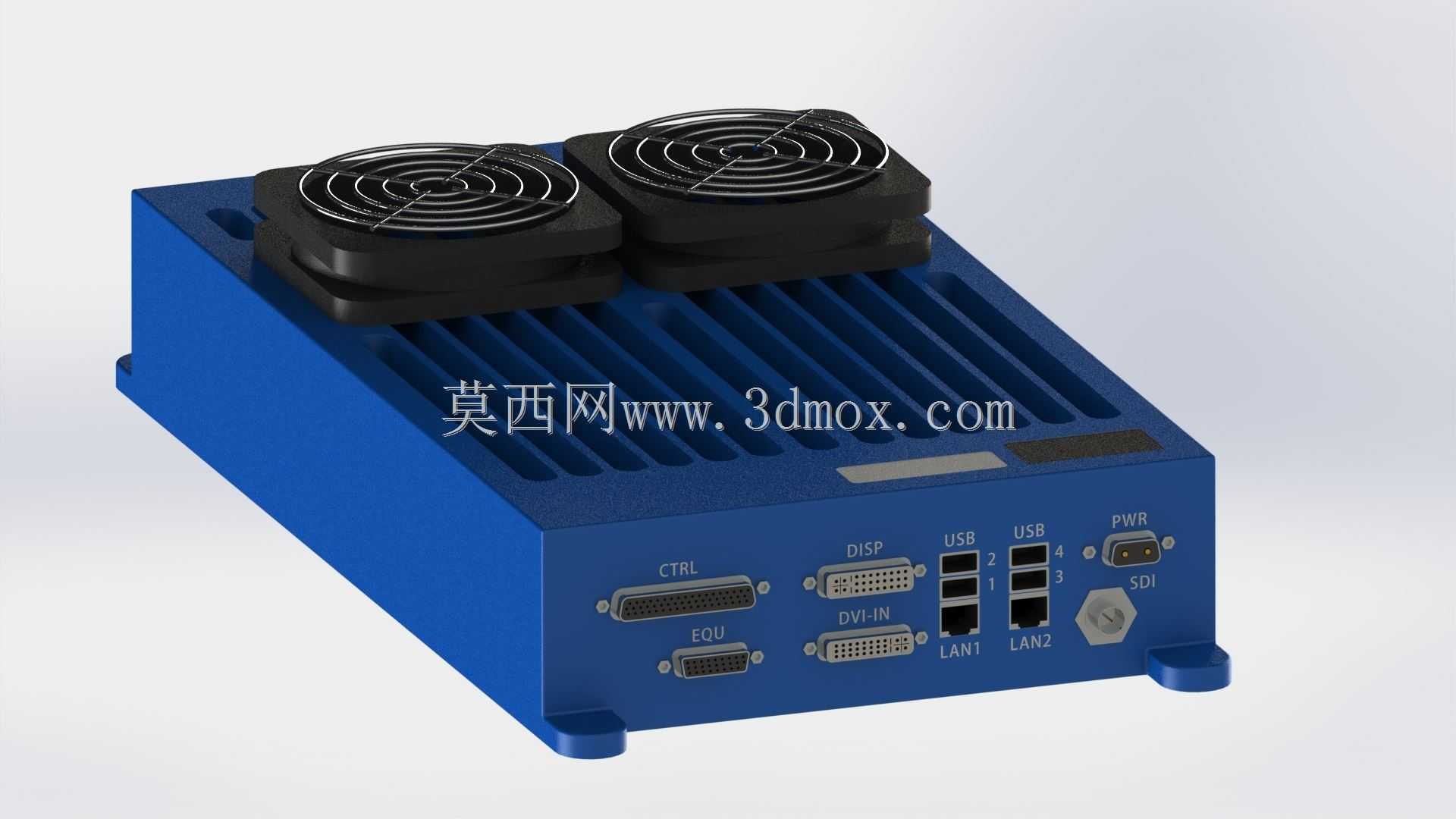

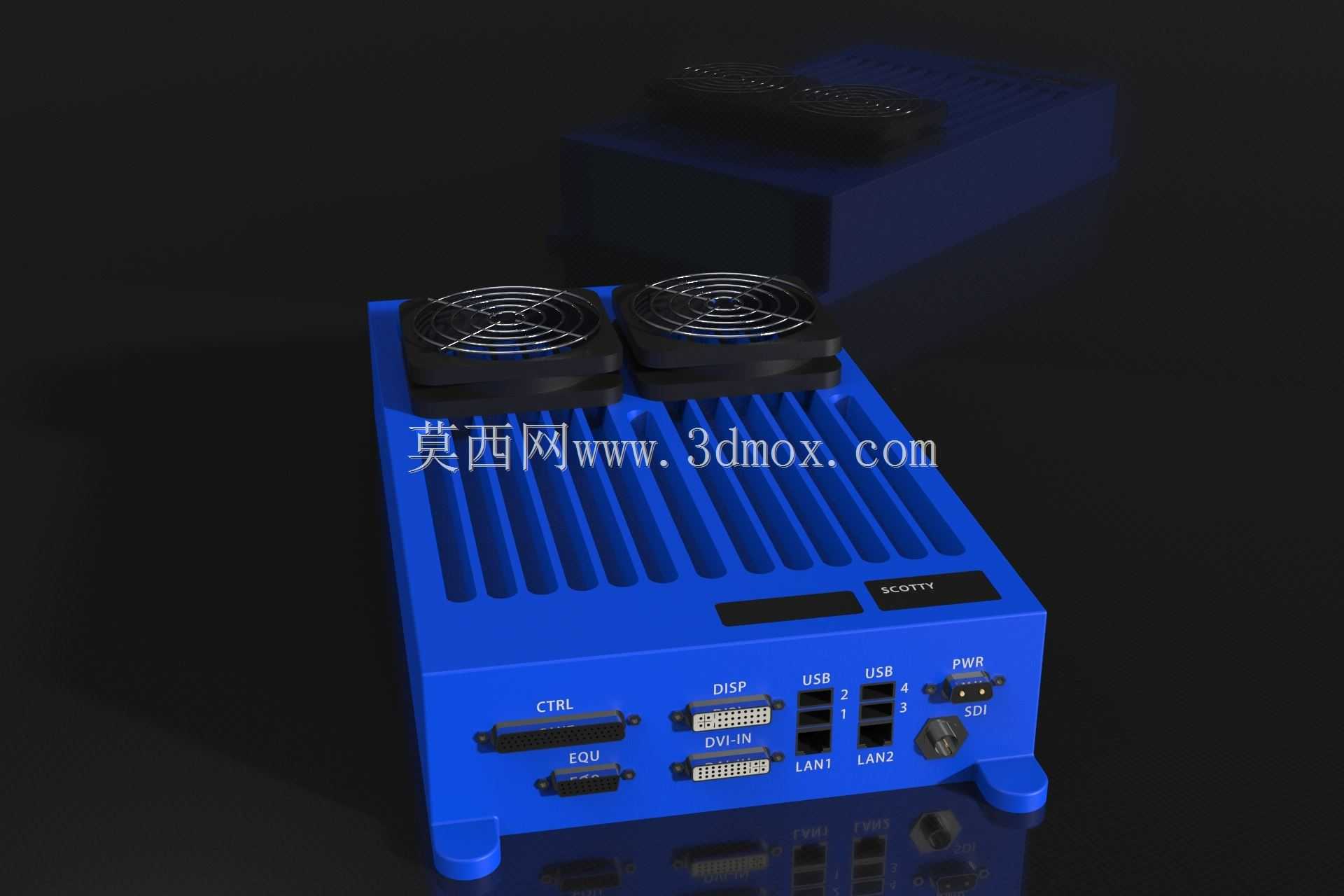

　　在远海作业场景中，船岸通信的稳定性直接决定作业调度效率与航行安全，这款蓝盒形态的通信处理设备，正是针对海上高湿高盐、颠簸震动的特殊工况设计的集成通信终端。从结构布局来看，设备主体采用一体式挤压铝型材外壳做基础承载，表面做硬质阳极氧化蓝膜处理，既能够抵御盐雾腐蚀，也可以通过壳体本身的散热鳍片结构带走内部板卡的运行热量，顶部布置的双轴流风机形成定向风道，在舱内环境温度偏高时主动抽风散热，避免高温下通信模块出现频偏、丢包问题。前面板的接口排布做了明确的功能分区，最左侧的CTRL、EQU接口对应外接控制终端与配套传感设备的接入，中间区域的DISP、DVI-IN接口负责视频信号的输入输出，可对接船载显控终端实现通信状态可视化，

　　相邻的双USB接口支持本地配置导入、日志导出，双LAN口可接入船载局域网实现多终端共享通信链路，USB接口旁的四路串口预留了海事卫星、北斗、AIS等不同通信模块的扩展位，最右侧的PWR、SDI接口兼顾电源接入与数字视频信号传输，旋钮式电源开关做了防滑齿设计，戴劳保手套操作时也能准确旋动，不会出现滑脱问题。设备的安装边界做了充分的适配考量，底部预留的四个减震安装脚可直接固定在标准机柜托盘或者舱壁支架上，安装孔位兼容19英寸机柜的侧装固定条，整体宽度控制在标准机架半宽尺寸，既可以单台独立安装，也可以两台并排安装在1U机架空间内，不会占用过多舱内宝贵的安装空间。从功能设计逻辑上，这款设备将多路通信信号的调制解调、数据加密、

　　链路切换功能集成在单一壳体内，替代了传统方案中多台独立设备堆叠的布局，减少了舱内布线的复杂度，接线时可顺着前面板的接口标识逐一对应，不需要反复查阅接线手册，降低了船员现场运维的难度。壳体侧面的散热鳍片做了圆角过渡处理，安装维护时不会划伤手部，所有对外接口都配备了防水防尘橡胶塞，设备闲置时可将接口封堵，避免海上潮气进入接口造成针脚氧化。内部结构采用分层板卡设计，电源板、主控板、通信模块板通过铜柱支撑固定，板卡之间预留足够的散热间隙，震动工况下板卡不会出现相互磕碰的问题，接线端子全部采用带锁扣的航空插头规格，船舶遇到风浪颠簸时接线不会松脱，避免通信意外中断。实际作业中，这款设备可同时接驳卫星通信链路、近海短波通信链路与船内局域网，

　　根据当前作业海域的信号强度自动切换最优通信链路，保障钻井平台、作业渔船、科考船与岸基指挥中心的语音、数据、视频传输稳定，前面板的状态指示灯对应不同链路的连接状态，运维人员站在设备前即可快速判断故障点，不需要拆机排查。设备顶部的风机采用可拆卸防尘网设计，海上航行一段时间后可直接拆下防尘网清理积盐与灰尘，不需要拆开整机即可完成日常维护，降低了设备的全生命周期运维成本。
