多层级微孔圆形过滤筛分网板结构

在流体过滤、粉体分级、物料均布这类工业场景里，网板类构件是决定整套工艺运行稳定性的核心易耗配件，不同于平面冲孔网的单一孔径设计，这款圆形网板采用分层变孔径的结构逻辑，适配多段式筛分或梯度过滤的工况需求。从实际使用场景来看，这类网板常被安装在精密过滤腔体的出料端、粉体输送管路的均布段，或是小型实验筛分设备的载料层，用来完成不同粒径物料的分级截留，或是让通过的流体形成更均匀的流态，避免局部流速过快冲蚀下游构件。

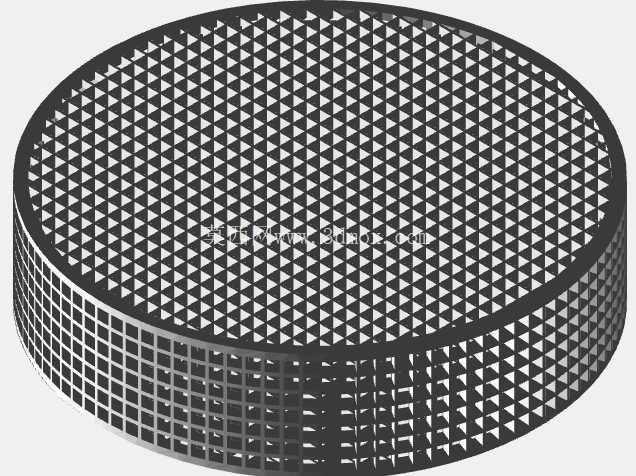

设计这款网板时，首先要匹配安装腔体的圆形配合边界，整体采用圆盘式带围边的结构，围边部分可以直接嵌入安装位的卡槽内，不需要额外设计复杂的压合固定结构，安装时只需对准卡槽推入，配合端面的密封圈就能完成密封，避免物料从网板与腔体的间隙处泄漏。网面部分采用三角形排布的微孔阵列，三角形排布相比正方形排布，在相同开孔率下能获得更高的结构强度，减少网面在受压工况下的形变量，尤其是在处理带一定压力的流体过滤时，三角形孔阵的抗形变能力比同规格方孔网高出近两成，不容易出现孔位拉扯变形导致的筛分精度失效问题。

分层的孔深设计是这款网板的核心功能点，靠近进料侧的第一层网孔深度控制在500微米，这一层主要承担大粒径杂质的初步截留，避免大颗粒直接冲入深层孔道造成堵塞；中间段2毫米深度的孔段做孔径收窄，用来完成目标粒径物料的精准筛分，这一段的孔壁做了微小的拔模斜度，减少物料卡在孔道内的概率，即便是带有一定粘性的粉体物料，也能在振动或流体冲刷下顺利通过，不会长期附着在孔壁上造成网孔堵塞；靠近出料侧的剩余3毫米深度段，孔径放大到800微米，这一段的作用是给通过筛分层的物料提供顺畅的流出通道，避免物料在网板背侧形成淤积，同时大孔径的背层结构也能提升整个网板的结构刚度，减少网板在长期受压下出现的整体凹陷变形。

从安装边界来看，网板的围边高度与整体厚度匹配常规快装式过滤腔体的卡槽尺寸，不需要对现有设备的安装位做二次改造就能直接替换原有网板，适配性较强。网板的侧面围边同样采用网格状镂空结构，这部分的镂空不是为了过料，而是为了减少网板整体的重量，同时让围边部分也能分担一部分流体压力，避免整个网板的受力全部集中在正面网面上，在高压工况下，侧面围边的镂空结构可以平衡网板两侧的部分压差，降低网板整体承受的轴向压力，延长使用寿命。

在实际选型应用中，这类变孔径网板尤其适合处理粒径分布跨度较大的物料，比如工业粉体的多级除杂、食品浆料的粗滤精滤一体化、化工流体的前置预处理等场景，不需要在管路内叠加多层不同孔径的滤网，单块网板就能完成三级梯度过滤，减少了多层滤网安装时的对齐、密封工作量，也避免了多层滤网之间夹料造成的清洗困难问题。网板的整体结构没有多余的突出棱角，所有孔位的边缘都做了微小的圆角处理，不会出现锐边割伤安装人员的问题，同时圆角过渡也能减少物料在孔边的挂附，日常维护时只需要用反向流体冲洗就能将孔道内残留的物料清理干净，不需要逐孔疏通，维护效率更高。

从结构强度设计的角度，网板的正面网面与侧面围边采用一体化连接结构，没有拼接焊缝，避免了焊缝位置容易出现的腐蚀、开裂问题，在处理有一定腐蚀性的物料时，一体化结构的抗腐蚀能力远高于拼接式网板。孔阵的排布密度经过计算，在保证结构强度的前提下尽可能提升开孔率，让物料通过时的阻力控制在合理范围内，不会因为网板的存在造成管路整体压损过大，影响上游设备的运行效率。
