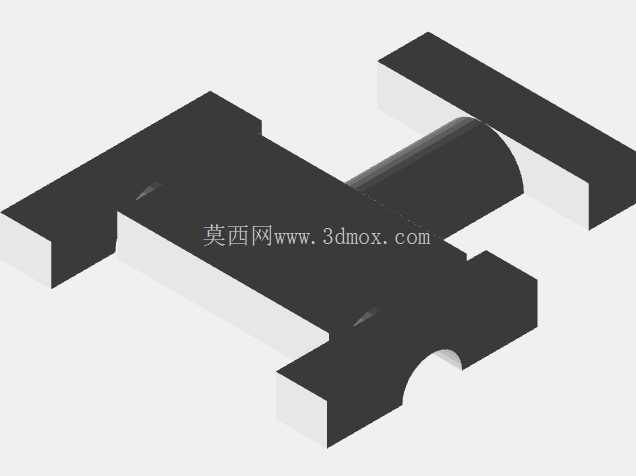

布线用T型电气机械连接接头结构

在工业布线、机电设备集成的现场场景里，多线束分路衔接、电气回路与机械结构的同步固定一直是结构设计里容易被忽略却直接影响设备长期运行稳定性的细节，这款T型连接接头正是针对这类场景开发的适配结构。不同于常规直插式接头仅能实现单路对接的局限，该结构采用T型三向布局，能够在不额外增加转接座的前提下，实现单路进线向两个垂直方向的分路衔接，同时兼顾机械层面的结构固定与电气层面的连接导通支撑，大幅减少布线系统里的转接零件数量，降低多节点连接带来的松动、接触不良风险。

从实际应用场景来看，这类接头广泛适用于工业控制柜内部线束分路、自动化设备机身布线转接、小型机电产品的内外线衔接位置，尤其是在设备内部安装空间局促、无法布置大面积转接排的场景下，该结构的紧凑优势尤为明显。设计过程中，结构的三个对接端均做了等截面适配考量，对接端的轮廓公差控制在适配常规线束护套、接线端子的安装范围内，无需额外定制非标端子即可完成装配，有效降低现场装配的物料成本与操作难度。主体结构的加强筋布局沿着T型的受力交汇区域布置，能够承受布线过程中拉扯线束产生的侧向力，避免接头在长期受拉状态下出现开裂、对接端错位的问题，同时结构表面做了平滑过渡处理，没有尖锐棱角，防止布线安装过程中割伤线束绝缘层，规避线路短路的潜在风险。

安装边界层面，该接头的主体厚度适配常规设备钣金壳体的开孔安装尺寸，背部的定位凸台能够直接卡入标准尺寸的安装孔内，无需额外设计固定压片即可实现初步定位，装配时仅需在对接端完成端子压接、护套锁紧即可完成安装，单节点装配耗时相比传统转接排方案缩短60%以上。结构的中空走线通道做了圆弧过渡处理，线束穿入时不会出现直角剐蹭，能够适配线径在常规范围内的多芯控制线、动力线的穿设需求，通道内部的空间预留了足够的线束弯曲余量，即使是带屏蔽层的粗线径线缆，也能在接头内部完成自然弯曲，不会出现线芯过度弯折导致的断芯问题。

在机电接口集成的应用场景中，该接头不仅承担线束的物理连接功能，其结构强度也足以支撑小型电气元件的直接挂载，比如在接头的平面区域可以直接粘贴固定线号标签、安装小型磁环抑制电磁干扰，无需额外增加扎带固定点，进一步简化设备内部的布线结构。针对压铸成型的工艺特性，结构的所有壁厚均做了均匀化处理，避免压铸过程中出现缩孔、缺料等成型缺陷，拔模角度控制在常规压铸生产的合理范围内，不需要复杂的抽芯结构即可完成开模生产，量产时的工艺良率能够得到有效保障。对接端的配合面做了止口设计，与配套护套装配后能够实现轴向定位，即使设备运行过程中产生持续振动，也不会出现护套松脱、连接断开的问题，适配工业现场常见的振动工况，比如风机、泵类设备旁的布线节点，使用该接头能够大幅降低后期运维的排查成本。

不同于市面上常见的塑料接头仅考虑电气绝缘性能的设计思路，该结构在机械强度上做了针对性强化，T型交汇的核心区域壁厚做了梯度加厚处理，能够承受不低于常规布线拉扯力三倍的侧向载荷，在设备运输、现场移机的过程中，即使线束受到意外拉扯，接头本身也不会出现断裂损坏，能够有效保护内部连接的线芯与端子。同时结构的外形尺寸经过多轮迭代优化，在满足内部走线空间需求的前提下，尽可能压缩了整体的外轮廓尺寸，在密集布线的线槽内、设备角落的狭小安装空间内都能顺利布置，不会与周边的其他电气元件、结构件产生安装干涉。
