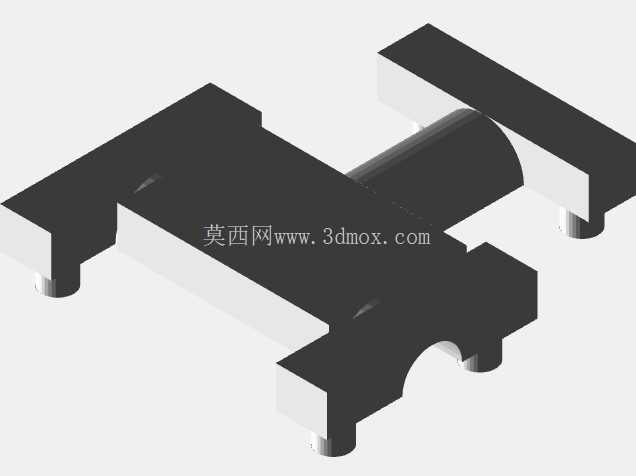

布线用T型电气机械连接结构件

项目分类:通用五金配件 发布时间:2026-07-14 ID:1201222
  • 布线用T型电气机械连接结构件

在工业控制柜内部布线、户外设备线束分接、机电一体化设备的电气与机械衔接工位上,这类T型连接结构件是兼顾走线固定与机械定位的常用零件,不同于普通的线卡或纯电连接器,它需要同时承担线束走向约束、相邻组件的机械支撑、分线部位的应力释放三重作用,很多现场调试阶段出现的线束磨损、接插件松脱、分线处绝缘破损问题,往往都和连接结构件的选型或设计缺陷直接相关。

从实际使用场景来看,这类零件大多用在需要从主干线束分出支路的T型节点位置,比如自动化生产线的传感器布线分路、设备外壳上的外接线缆转接、机电模组之间的动力与信号线束过渡位置,安装时不需要额外的转接支架,自身的结构就可以卡在设备预设的安装槽内,两侧的定位柱可以直接卡入安装面板的预留孔,不需要额外打螺丝固定,能大幅减少现场装配的工时,同时避免螺丝松动带来的连接失效风险。

设计这类结构件的时候,首先要考虑的是布线的曲率边界,中间的弧形让位槽是核心结构,这个槽的弧度不能过小,否则线缆弯折角度超过允许的弯曲半径,长期使用会出现线芯断裂、绝缘层开裂的问题,同时槽的宽度要匹配对应线径的线束外经,不能过松导致线束在槽内窜动,也不能过紧夹伤线缆外被。两侧的支撑臂长度要匹配安装位的跨距,臂厚的选择要兼顾结构强度和安装空间,过薄会在设备运行振动时出现形变,导致定位松脱,过厚则会占用过多的设备内部空间,影响其他组件的布局。

从安装边界来看,零件底部的两个定位柱中心距要严格匹配安装面板的孔位公差,柱身的直径要和安装孔采用小间隙配合,既保证安装时可以顺利卡入,又不会出现过大的晃动量,支撑臂的上表面要和相邻安装的压板保持齐平,避免出现台阶导致线束被压板边缘割伤。零件的整体高度要控制在安装腔的净空范围内,突出安装面的部分不能和上方的盖板或其他运动部件产生干涉,尤其是在有往复运动机构的设备内部,任何超出安装边界的凸起都可能在设备运行时被运动部件剐蹭,导致零件破损或线束被扯断。

功能特性上,这个结构件采用一体化压铸成型的结构,没有拼接缝隙,不会出现组装件的松动问题,表面的光滑过渡处理可以避免尖锐边角划伤线缆绝缘层,T型的结构可以同时固定三个方向的线束,主干线沿横向贯穿,支路从中间的弧形槽位置引出,不需要额外的分线器,就能实现线束的规整固定,同时结构本身的刚性可以为分线位置提供机械支撑,避免线束在拉扯时直接将力传递到末端的接插件上,大幅降低接插件松脱的概率。

在不同的应用场景下,这类结构件的尺寸会有对应的调整,比如大线径的动力线分接位置,需要加大弧形槽的半径,同时加厚支撑臂的壁厚,提升整体的抗形变能力;信号线束的分接位置则可以适当缩小整体尺寸,节省安装空间,同时在槽内增加防滑的细纹结构,避免细径线束在槽内滑动。设计建模的时候要重点关注各个过渡位置的圆角处理,所有和线缆接触的边缘都不能有直角锐边,安装定位柱的根部要做加强筋处理,避免安装时用力过大导致柱根断裂,支撑臂的末端要做倒角处理,方便安装时顺利卡入对应的安装槽内。

很多工程师在选型或设计这类零件的时候,往往只关注能不能把线卡住,忽略了长期使用下的应力问题,比如如果弧形槽的位置没有做足够的让位,线束长期处于弯折受力状态,在温度变化的环境下,绝缘层的老化速度会大幅加快,很容易出现短路故障;如果定位柱的配合公差设计不合理,设备长期振动后零件移位,就会导致线束被拉扯,出现信号中断或动力断电的问题。这个结构的设计刚好平衡了安装便捷性、结构强度和线束保护的需求,各个尺寸的边界都符合常规工业设备的安装规范,可以直接适配多数标准的控制柜安装孔位,不需要额外做定制化修改,就能满足大部分布线场景的使用需求。
