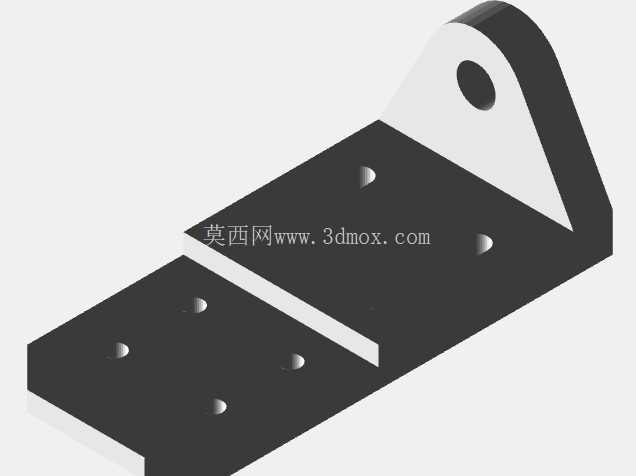

日常做非标设备结构设计时,这类带单立板的安装支座是出镜率极高的构件,很多需要做铰接摆动、小角度转动的工位都能用到,比如小型输送线的侧挡导向轮安装、工装夹具的翻转压臂铰接座、轻型气动执行元件的尾部固定支撑,甚至部分小型设备的门板合页替代支撑,都能见到这类结构的身影。从结构本身来看,底座部分做了整面平板设计,上面均匀排布了六个沉头安装孔,孔位采用对称式布局,横向两列纵向三排的排布方式,能保证安装后底座受力均匀,不会因为单侧受力出现翘曲变形,沉头孔的设计可以让内六角螺栓安装后头部完全埋入板件表面,不会突出底座平面,既避免了螺栓头和上方安装的其他部件产生干涉,也能让底座和安装基面完全贴合,不会因为螺栓突出导致安装后出现间隙、紧固后产生内应力的问题。立板部分和底座采用一体化折弯或者焊接成型的结构,从图中能看到立板和底座的衔接处做了圆弧过渡处理,这个过渡圆角不是随意添加的工艺结构,而是为了降低应力集中系数——如果是折弯件,这个圆角是折弯工艺自然形成的R角,能避免折弯处出现裂纹;如果是焊接件,这个圆角位置会做满焊后打磨处理,能减少焊接应力集中,提升立板和底座连接位置的抗疲劳强度,毕竟立板上的铰接孔要承受反复的摆动载荷,衔接位置的强度直接决定了整个支座的使用寿命。
立板顶端的单圆孔是核心的功能安装位,这个孔一般会配合销轴、螺栓或者自润滑轴承使用,用来连接需要摆动的部件,孔的位置做了居中设计,保证铰接点的受力方向正好落在底座的中心投影范围内,不会因为偏载导致底座安装螺栓承受额外的倾覆力矩。做这类支座的三维建模时,首先要确定的是安装边界尺寸:底座的长宽尺寸要匹配安装基面的可用空间,六个安装孔的孔距要符合常用的安装孔位标准,比如如果是用在铝型材框架上,孔距要对应铝型材的槽位间距,避免出现孔位和型材槽错位无法安装的问题;立板的高度要根据铰接部件的摆动范围来确定,要保证摆动部件在整个行程范围内不会和底座表面产生碰撞,立板上铰接孔的直径要和选用的销轴直径做公差配合,一般如果是无衬套的直接铰接,孔会做H7级精度的公差,如果要加装铜套或者自润滑衬套,孔的尺寸要匹配衬套的外径,预留压装余量。
实际选型应用的时候,要先核算立板铰接孔位置的受力大小,根据载荷大小选择对应厚度的板材制作,比如承受径向载荷在1kN以内的轻型应用,底座和立板用3mm厚的Q235钢板折弯即可满足强度要求;如果载荷更大,或者有冲击载荷的工况,就要选用更厚的板材,或者采用焊接结构,在立板和底座的衔接位置增加三角加强筋,进一步提升结构刚性。另外底座的安装孔沉头深度也要匹配选用的螺栓头部高度,保证螺栓安装后不会突出平面,沉头孔的倒角角度要和标准内六角螺栓的头部锥度匹配,一般是90度倒角,这样螺栓紧固后能自动对中,不会出现螺栓歪斜的问题。
这类支座相比标准的铰接轴承座,结构更简单,制作成本更低,安装占用空间更小,适合在载荷不大、安装空间受限的工位使用,设计的时候不需要额外做复杂的铸造或者机加工,普通的激光切割下料、折弯、钻孔就能完成加工,生产周期短,适配性强,是轻量化结构设计里非常实用的一类连接构件。建模过程中还要注意立板和底座的垂直度公差,一般要控制在0.1mm以内,否则铰接销轴安装后会出现歪斜,导致摆动部件卡滞,磨损加快;底座平面的平面度也要控制,保证安装后能和基面完全贴合,避免紧固后底座产生变形。
